原煤破碎机技术规格书VIP免费

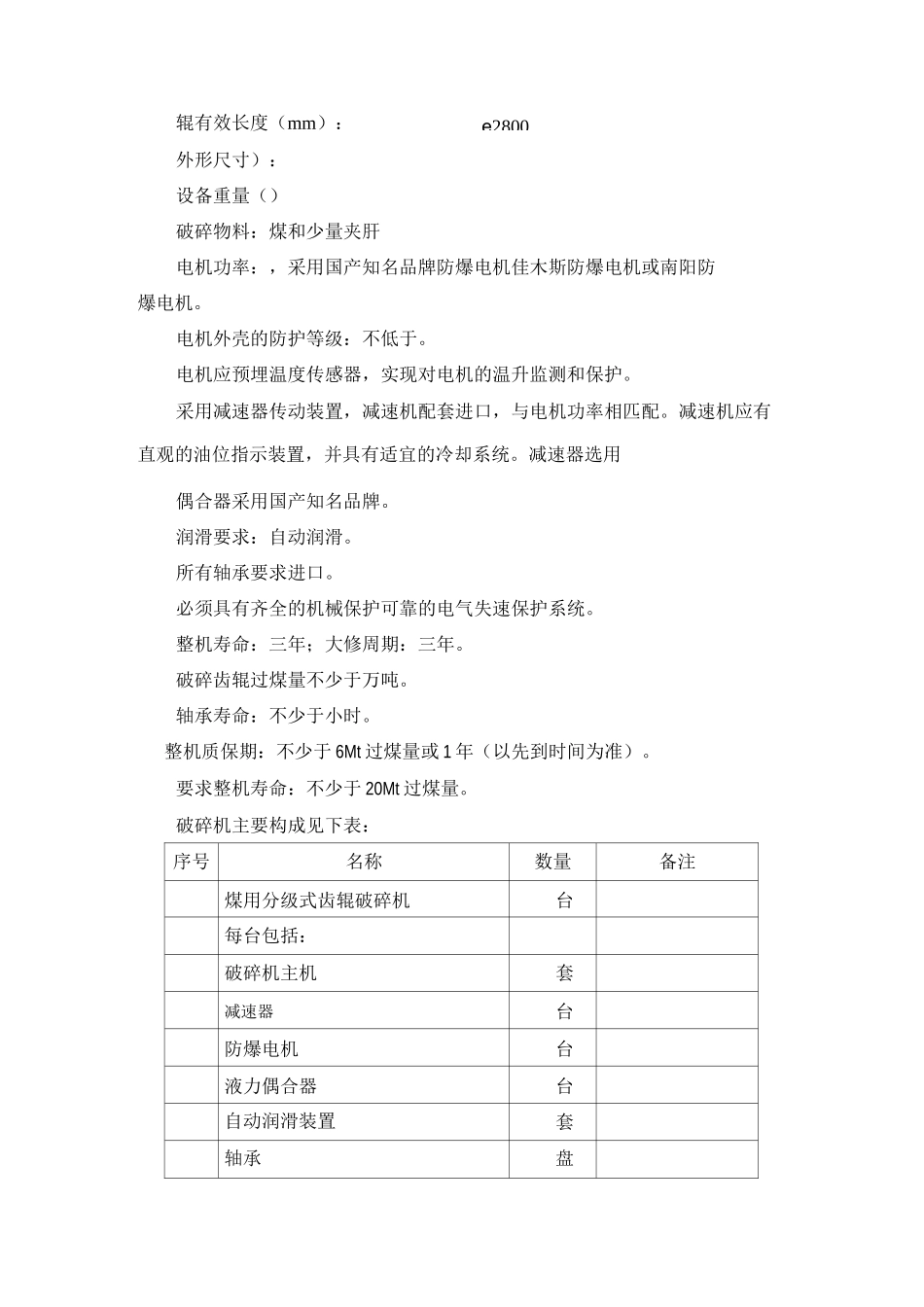

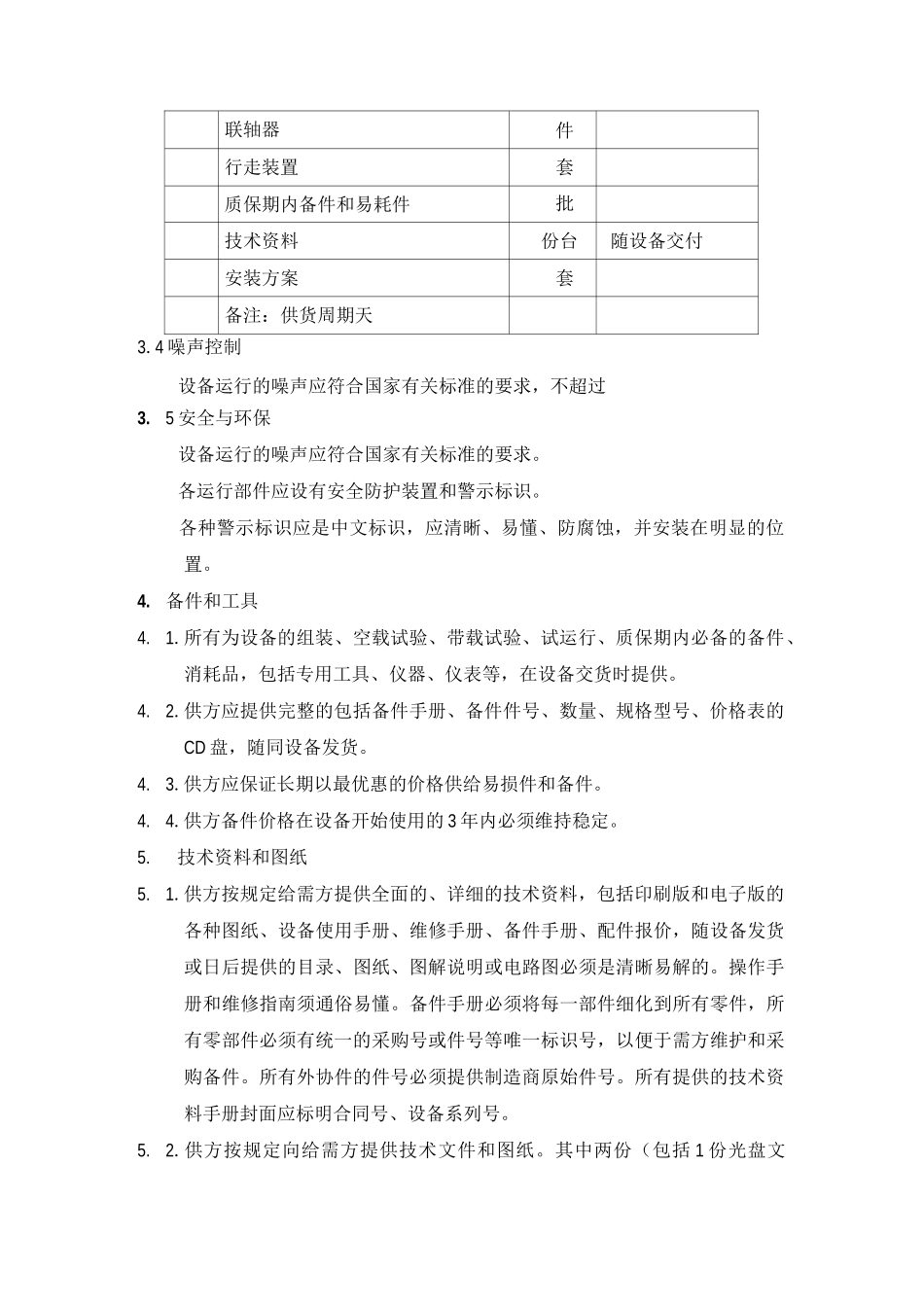

1,本矿井设计原煤生产能力为8.00Mt/a。设计年工作日330d,采用每日4班工作制，3班生产，1班检修准备，每天净提升时间16h。一水平输送机大巷破碎机安装在一水平输送机大巷与主斜井搭接处，用于破碎提升出井的煤炭（包括少量夹矸）。海拔高约1002.719m。3.技术要求3.1标准和规范1.所供应的货物应按下列最新版标准进行设计和制造电器：IEC标准/EN标准机械：ISO标准类似或高于上述标准的货物原产国的国家标准或其它目前使用的国家标准。中国《煤矿安全规程》2.设备的设计与制造应采用SI国际单位制，个别部件采用英制单位应列出清单。3.防爆电气设备应按中国GB3836.1.4—2000标准，或其它被中国防爆检验部门认可的标准制造。4.设备交货前应取得中国国家煤矿安全标志证书和“MA”标识。3.2设备相关运行环境条件矿井为低瓦斯矿井。煤有可自燃性，煤尘具有爆炸性危险。气温变化范围：-5°C〜30°C。电源电压10kV/660V,频率50Hz。3.3破碎机技术性能指标与技术要求：破碎能力：给料方式：皮带机入料破碎方式：齿辊式破碎机型号：入料粒度：出料粒度：齿辊直径：0e2800辊有效长度（mm）：外形尺寸）：设备重量（）破碎物料：煤和少量夹肝电机功率：，采用国产知名品牌防爆电机佳木斯防爆电机或南阳防爆电机。电机外壳的防护等级：不低于。电机应预埋温度传感器，实现对电机的温升监测和保护。采用减速器传动装置，减速机配套进口，与电机功率相匹配。减速机应有直观的油位指示装置，并具有适宜的冷却系统。减速器选用偶合器采用国产知名品牌。润滑要求：自动润滑。所有轴承要求进口。必须具有齐全的机械保护可靠的电气失速保护系统。整机寿命：三年；大修周期：三年。破碎齿辊过煤量不少于万吨。轴承寿命：不少于小时。整机质保期：不少于6Mt过煤量或1年（以先到时间为准）。要求整机寿命：不少于20Mt过煤量。破碎机主要构成见下表：序号名称数量备注煤用分级式齿辊破碎机台每台包括：破碎机主机套减速器台防爆电机台液力偶合器台自动润滑装置套轴承盘联轴器件行走装置套质保期内备件和易耗件批技术资料份台随设备交付安装方案套备注：供货周期天3.4噪声控制设备运行的噪声应符合国家有关标准的要求，不超过3.5安全与环保设备运行的噪声应符合国家有关标准的要求。各运行部件应设有安全防护装置和警示标识。各种警示标识应是中文标识，应清晰、易懂、防腐蚀，并安装在明显的位置。4.备件和工具4.1.所有为设备的组装、空载试验、带载试验、试运行、质保期内必备的备件、消耗品，包括专用工具、仪器、仪表等，在设备交货时提供。4.2.供方应提供完整的包括备件手册、备件件号、数量、规格型号、价格表的CD盘，随同设备发货。4.3.供方应保证长期以最优惠的价格供给易损件和备件。4.4.供方备件价格在设备开始使用的3年内必须维持稳定。5.技术资料和图纸5.1.供方按规定给需方提供全面的、详细的技术资料，包括印刷版和电子版的各种图纸、设备使用手册、维修手册、备件手册、配件报价，随设备发货或日后提供的目录、图纸、图解说明或电路图必须是清晰易解的。操作手册和维修指南须通俗易懂。备件手册必须将每一部件细化到所有零件，所有零部件必须有统一的采购号或件号等唯一标识号，以便于需方维护和采购备件。所有外协件的件号必须提供制造商原始件号。所有提供的技术资料手册封面应标明合同号、设备系列号。5.2.供方按规定向给需方提供技术文件和图纸。其中两份（包括1份光盘文件）应在设备发货前的14天，以特快专递方式寄送给需方，其它成套技术文件和图纸应随合同中设备一起启运，需方有权针对培训目的而额外复制所提供的技术文件与图纸。5.3.供货方在投标时同时提供下列技术资料及图纸：总装图（包括与带式输送机的配合尺寸，并须通过设计联络确认）设备能力的计算和受力图关键参数曲线图制造标准、防爆标准检验标准电气原理图和技术说明书液压系统图6.设备出厂前检验6.1.为了对设备及其相关设备生产期间的质量检验，需方将派人到供方所在工厂进行检验。对于在供方所在地的交通费用和为便于需方质检要求，诸如必要的安全用具、办公用品、技术文件和图纸、核算数据、制造和检验标准及其它必备的检...
