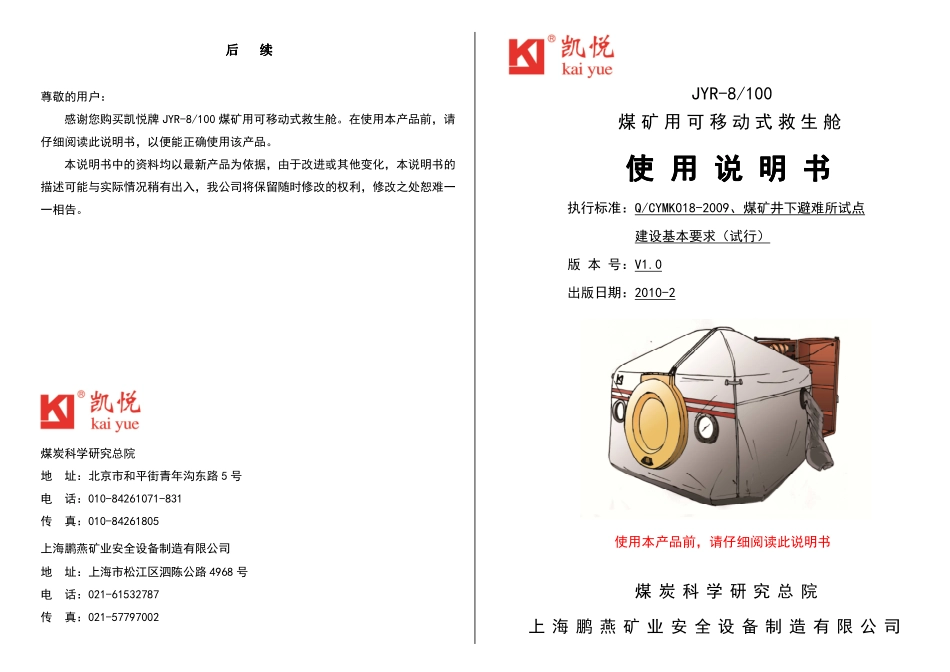

后后后后续续续续尊敬的用户：感谢您购买凯悦牌JYR-8/100煤矿用可移动式救生舱。在使用本产品前，请仔细阅读此说明书，以便能正确使用该产品。本说明书中的资料均以最新产品为依据，由于改进或其他变化，本说明书的描述可能与实际情况稍有出入，我公司将保留随时修改的权利，修改之处恕难一一相告。煤炭科学研究总院地址：北京市和平街青年沟东路5号电话：010-84261071-831传真：010-84261805上海鹏燕矿业安全设备制造有限公司地址：上海市松江区泗陈公路4968号电话：021-61532787传真：021-57797002JYR-8/100煤矿用可移动式救生舱使使使使用用用用说说说说明明明明书书书书执行标准：Q/CYMK018-2009、煤矿井下避难所试点建设基本要求（试行）版本号：V1.0出版日期：2010-2使用本产品前，请仔细阅读此说明书煤炭科学研究总院上海鹏燕矿业安全设备制造有限公司目录1.产品概述……………………………………………………………12.产品结构和工作原理………………………………………………13.产品主要技术参数…………………………………………………24.安装…………………………………………………………………35.使用和操作方法……………………………………………………46.维护和检修…………………………………………………………147.备品清单……………………………………………………………16I1.1.1.1.产品概述产品概述产品概述产品概述1.1煤矿用可移动式救生舱适应于煤矿井下发生瓦斯与煤尘爆炸、火灾、瓦斯突出、冒顶灾害事故后，为不能逃生或逃生受阻的井下作业人员提供等待救援的应急避难空间。该救生舱不适于井下发生突水灾害时避险使用。该产品能提供8人100h所需的氧气、水、食物，以及所需的急救包、卫生设施、通信设备等。逃生人员进入救生舱后，通过佩戴舱内提供的半面罩呼吸氧气。该救生舱具有防火防爆、运输移动方便、操作简单等特点。1.2产品型号定义JYR—8/100额定防护时间（h）额定人数软体充气式移动式救生舱2.2.2.2.产品结构和工作原理产品结构和工作原理产品结构和工作原理产品结构和工作原理2.1煤矿可移动式救生舱是由救生舱箱体、救生舱舱体、充气系统、制氧系统、正压系统、安全门等组成。救生舱舱体结构为气胀式，为软体结构，备用状态时舱体置于救生舱箱体内部（见图1）。1图图图图11112.2救生舱舱体是通过箱体上的启动阀将气瓶内的压缩空气释放后，30s内自动充胀成型。2.3救生舱制氧系统主要是利用人体呼出的二氧化碳经过制氧机后，转化成氧气输入救生舱内部，以此循环供人呼吸。3.3.3.3.主要技术参数主要技术参数主要技术参数主要技术参数（（（（见表见表见表见表1111））））表表表表1111项目项目项目项目技术参数技术参数技术参数技术参数外形尺寸（mm）高1840，长1135，宽1100启动时间≤30s容积（m3）8额定人数8防护时间（h）≥100一氧化碳浓度（ppm）≤24二氧化碳浓度（%）≤1.0氧气浓度（%）18.5～232甲烷浓度（%）≤1.0救生舱气柱工作压力(kPa)13.33救生舱内的食物、水8人100h以上防水深度（mm）≤300总重量（kg）≤8004.4.4.4.安装安装安装安装4.1安装地点的环境条件（1）环境温度：（0～35）℃，在55℃环境温度下的持续防护时间为24h；（2）相对湿度：≤98%；（3）大气压力：80～116kPa；（4）救生舱宜安装在距工作面700-1000m位置；4.2安装场地条件（1）地面平整；（2）面积≥14m2；（3）高度≥2m。安装示意图见图2。图图图图222234.3安装注意事项（1）救生舱宜安装在采掘工作面附近，将其置于巷道中开掘的煤龛中，不宜放在巷道中间；（2）对放置救生舱的位置应加强矿顶和立柱支撑以保护救生舱；（3）任何时候，救生舱周围区域清除机械、材料和可能干扰救生舱启动和使用的障碍物；（4）安装救生舱时应注意将救生舱门朝向巷道，便于人员进入；（5）救生舱箱体两侧分别有与井下压风管路、通讯线路相配套的接口。5.5.5.5.使用和操作方法使用和操作方法使用和操作方法使用和操作方法5.1使用前检查在启动救生舱前请先检查周围是否有影响启动救生舱的障碍物（比如石块、尖锐物等）。如有，请尽量移开，以免损坏救生舱主体从而使其不能正常工作。5.2...
