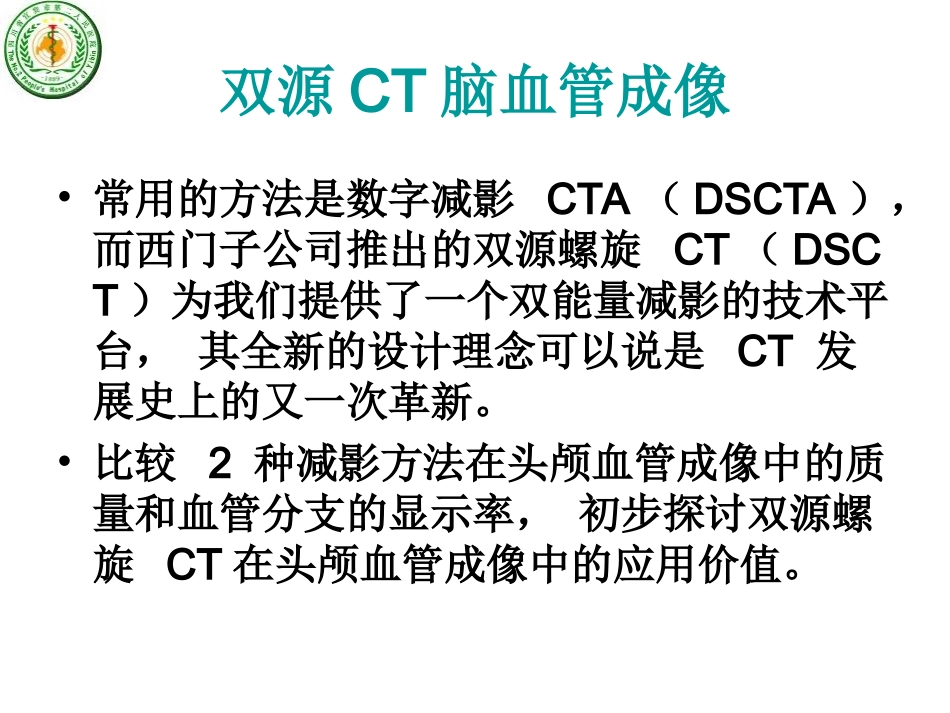

双源CT脑血管成像宜宾市第二人民医院影像科陈洪亮双源CT脑血管成像•多层螺旋CT成像技术的飞速进步推动了全身各个系统无创性血管成像的发展。•在头颅的血管成像中，由于受颅底骨骼的影响，CTA技术显示颈内动脉虹吸段、颈内动脉床突下动脉瘤效果欠佳。•如何有效去除颅底复杂骨性结构、消除颅骨对颅底血管观察时的干扰是当前头颅CTA研究的重点和难点。双源CT脑血管成像•常用的方法是数字减影CTA（DSCTA），而西门子公司推出的双源螺旋CT（DSCT）为我们提供了一个双能量减影的技术平台，其全新的设计理念可以说是CT发展史上的又一次革新。•比较2种减影方法在头颅血管成像中的质量和血管分支的显示率，初步探讨双源螺旋CT在头颅血管成像中的应用价值。双源CT脑血管成像•扫描技术•两组患者均采用Siemens公司生产的双源螺旋CT（DualSourceCT，DSCT）进行扫描。•A组患者采用单球管单能量模式扫描，行常规数字减影CTA。患者仰卧于扫描床上，头颅固定，先行头颅定位像（Top）像扫描，确定扫描范围。扫描范围为枕骨大孔下缘至颅顶，先于注药前行头颅螺旋CT平扫。•扫描参数：管电压100kV，管电流90mAs，准直器宽度64×0.6mm，螺距1.2mm，层厚0.6mm，重叠重建0.4mm。双源CT脑血管成像•扫描技术•经肘静脉用高压注射器团注非离子型对比剂，流率4~5ml/s•延时扫描使用Testbolus自动触发技术，将颈动脉设为靶血管，当颈动脉内造影剂浓度达到设定阈值（100Hu）时机器将自动开始扫描。•扫描参数：管电压100kV，管电流175mAs，其余参数与注药前相同。双源CT脑血管成像•B组患者采用双球管双能量模式扫描，行双能量减影CTA。•扫描参数：A球管管电压140kV，管电流51mAs；B球管管电压80kV，管电流213mAs。螺距0.7mm，准直器宽度、层厚以及对比剂流速同A组患者。双源CT脑血管成像•图像后处理方法•A组图像先后将患者注药后和注药前的CT薄层横断面图像装载入工作站中的NeuroDSA卡中，计算机会自动进行去骨运算并生成2组数据：slim和wide，利用这2组数据可分别生成去骨的头颅CTA图像。双源CT脑血管成像•图像后处理方法•B组图像将患者注药后2组能量下生成的2组CT薄层横断面图像同时装载入工作站中的DualEnergy卡中，计算机会根据预设值进行能量去骨运算；同时，我们还可以根据需要，利用软件通过改变能量阈值的设定来对图像进行微调，可分别生成若干组不同减影效果的头颅CTA图像。双源CT脑血管成像•将上述A、B2组患者减影后重建得到的VR及MIP图像进行对比分析。观察有无残余骨影、血管分支的显示情况、血管的连续性以及血管边缘的光滑程度。根据上述观察的内容将图像质量分为5级•Ⅰ级：无残余骨影，血管分支显示良好，血管连续以及血管边缘光滑锐利；•Ⅱ级：无残余骨影，血管分支显示良好，但血管连续性欠佳，血管边缘呈锯齿状欠光滑；•Ⅲ级：少许残余骨影，余同Ⅰ级；Ⅳ级：少许残余骨影，余同Ⅱ级•Ⅴ级：较多残余骨影，影响血管观察。其中，Ⅰ级为减影成功，图像质量优；Ⅱ、Ⅲ、Ⅳ级图像质量依次降低；•Ⅴ级为减影失败。双源CT脑血管成像双源CT脑血管成像•数字减影CTA的基本原理是：通过同时获取空间位置相同的平扫和增强，薄层重建后，用减影软件在像素水平行增强后数据减去平扫的数据，得到去除骨和其它无增强组织的纯血管图像。双源CT脑血管成像•能量减影CTA的基本原理是：CT对物质的辨别是基于物质对X线的吸收和衰减为基础，其量化单位为CT值。衰减是由于被扫描物质对射线的吸收和散射造成的，康普顿效应和光电效应是其中最主要的两种效应，但它们对不同物质的衰减作用是不一样的，其差别主要取决于X线光子能量的大小。•受X线能量大小影响的主要是光电效应。对软组织而言，CT值不会随着射线能量的变化发生明显的变化；而对于高原子序数的物质而言，CT值会随着射线能量的变化发生较为明显的变化。而且，不同能量的X线其光谱特征曲线是不同的。•因此，我们应用不同能量的X线光谱和分析不同物质的X线衰减值，就能将含钙的物质（如骨骼）与其他软组织物质区分开来。双源CT脑血管成像•常规数字减影CTA头颅血管成像技术较为成熟，原理较为简单。•首先要保证患者不能移动，否则减...
