外观设计申请流程1VIP免费

外观设计申请流程1_第1页
1/43
外观设计申请流程1_第2页
2/43
外观设计申请流程1_第3页
3/43

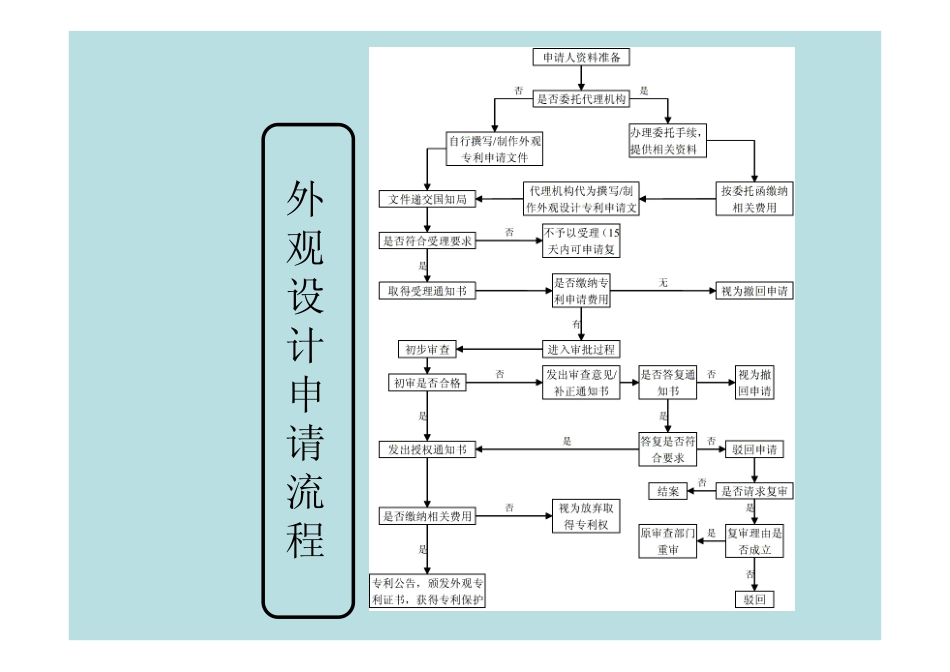

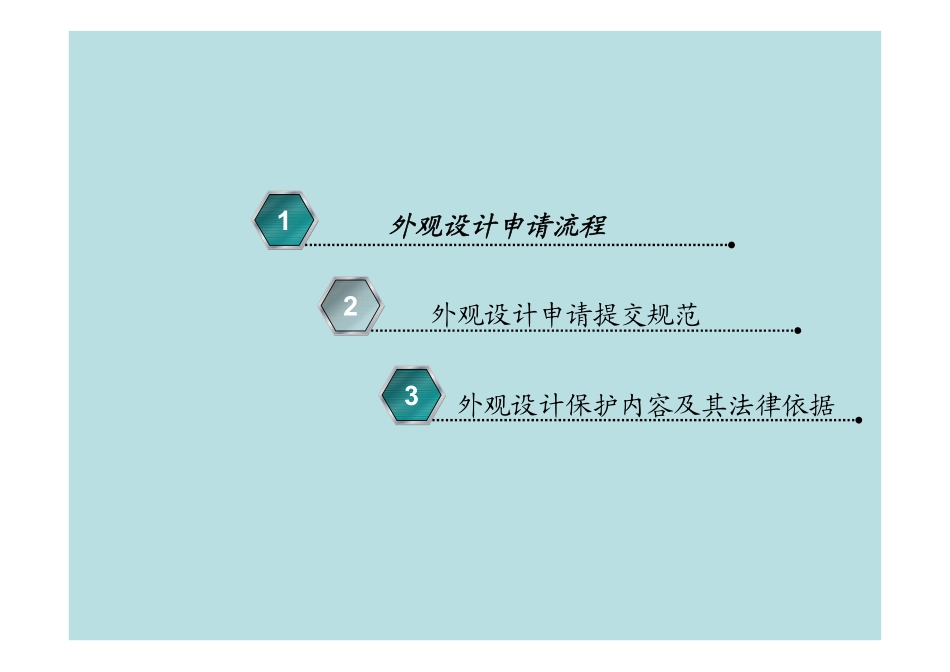

外观设计申请流程1外观设计申请提交规范2外观设计保护内容及其法律依据3外观设计申请流程外观设计申请流程1外观设计申请提交规范2外观设计保护内容及其法律依据3视图提交基本规范外观设计申请提交规范特殊形态产品和成套产品视图提交规范类型及其制作要求格式要求表达形式基本原则一、一、视视图图提提交交基基本本规规范范清楚表达明确保护范围满足出版公报和信息传播的需要1基本原则基本原则①清楚表达将请求保护的外观设计的形状、图案、色彩表达清楚。必须提供足够的视图,清楚地显示该外观设计产品的整体形态特征。例:伊利包装袋②明确保护范围一、设计要点的表达:设计要点起决定提交视图数量的作用,要针对不同的情况选择不同的视图提交方式。例:玩具拼板二、请求保护的外观设计产品的充分表达:当六面正投影不能清楚地表达产品的外观结构时应提交剖视图或剖面图或立体图。例:瓷砖③满足出版公报和信息传播的需要充分发挥专利文献中信息传播的作用,要求当提交图形缩小至2/3时,产品的各个细节仍然清晰可辨,转为黑白视图后产品的轮廓线仍然清晰等。线条视图照片视图效果图表达方式表达方式2(1)线条视图指用正投影方法按照规定将产品的形状表达在图纸上。例:雨伞滑动环(2)照片视图按照正投影规则对产品实物或样品拍摄而得的视图,包括进行计算机后期处理过的图片。例:沙发(3)效果图包括二维平面绘图软件制作处理的图片和三维建模软件制作的模型效果图或其结合。例:电钻(三维)与饮料瓶(二维)三种视图表达形式的区别不同产品及其优选图表达形式纸张要求页边距视图排列视图名称标注页面编号应当使用柔韧、坚牢、洁白、平滑、无光、耐久的纸,纸张规格为A4纸大小(297mm×210mm)。纸张无折痕和裂纹,不得折叠,每张纸单面使用。最小的空白边缘如下:顶部:25mm左边:25mm右边:15mm底部:10mm同一张图纸上,可以安排多幅视图,各视图的布置方向应保持一致,各视图间应彼此明显地分开,一个视图不可以放置在另一个视图轮廓之上或之内。标注在相应视图的正下方约1~1.5cm处,字符大小适中。外观设计图片或照片所有页面都应当用阿拉伯数字顺序编号。数字应写在纸张底部左右居中位置,但不得写在空白边缘内。格式要求3视图类型及其制作要求视图类型及其制作要求4视图类型各种视图的一般要求基本视图其他必要视图其中,六面正投影图和立体图是申请人必须提交的视图,属于基本视图。在仅仅通过基本视图不能充分地表示产品形态时,还应当根据实际情况提交其他必要的视图。11】】视图类型视图类型22】】各种视图的一般要求各种视图的一般要求具体来说包括应当保证每张图形缩小到2/3时产品形态的各个细节仍能清晰可辨。除参考图外,视图中不得添加除规定标注外的其他标注,视图中不得出现虚线、中心线、基准线、水平线、表示阴影的点线、说明内容的指示线以及其他不构成外观设计本身的内容。在视图上的所有数字、字母和引线,都应简单、清楚,数字和字母不得带有括弧、圆圈和引号。如果同时请求保护色彩,必须提交能真实反映其色彩的视图,色彩颜色应着色牢固,不易褪色。同一申请提交的视图使用同一种表达方法制作,各视图比例应一致,投影关系对应。33】】基本视图基本视图基本视图包括正投影视图和立体图。具体来说对于立体产品,基本视图包括主视图、后视图、左视图、右视图、俯视图、仰视图、立体图。对于平面产品,基本视图为平面产品正反两面的视图,即主视图、后视图44】】其他必要视图其他必要视图(一)、剖视图和剖面图(二)、放大图与局部放大图(四)、使用状态图和其他变换状态图A、使用状态图(三)、展开图B、其他变换状态图(五)、参考图二、特殊产品和成套产品二、特殊产品和成套产品视图的提交规范视图的提交规范具有变化状态的产品带有电源线的产品不定长的产品具有可分离部件的产品1245细长产品3成套产品带有植毛部分的产品包含透明部分的产品单元图案连续的产品兼有平面和立体状态的产品679108A、组装关系惟一的产品①对于以产品组合状态的整体外观设计为设计要点的产品,推荐提交组合状态的外观设计申请视图。例:咖啡机1】具有可分离部件的产...
