冠脉CTA读片(非常经典)VIP免费

冠脉CTA读片(非常经典)_第1页
1/48

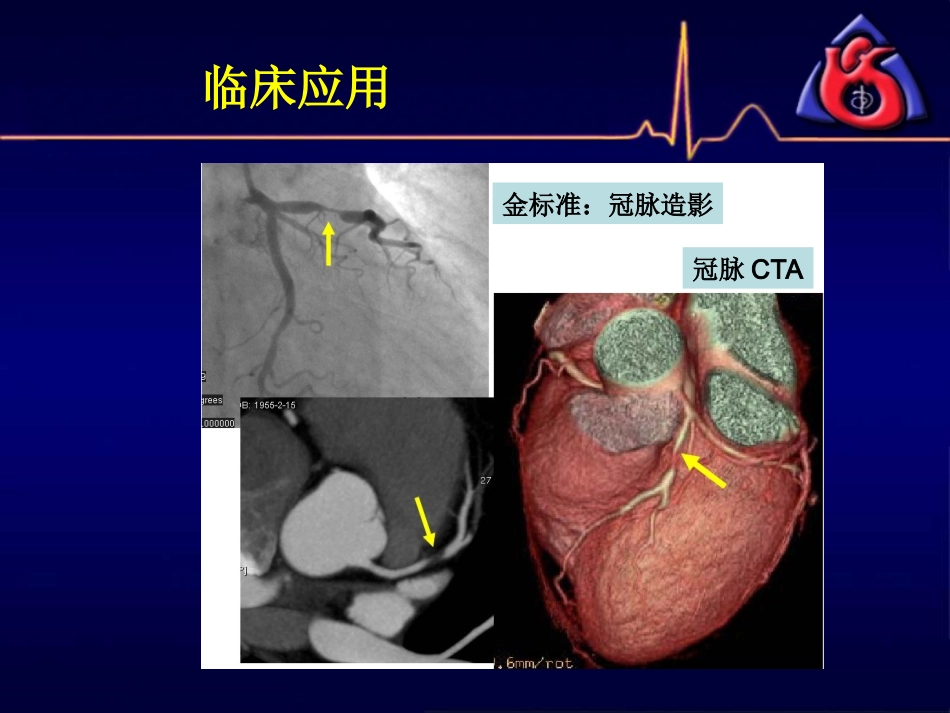

冠脉CTA读片(非常经典)_第2页
2/48

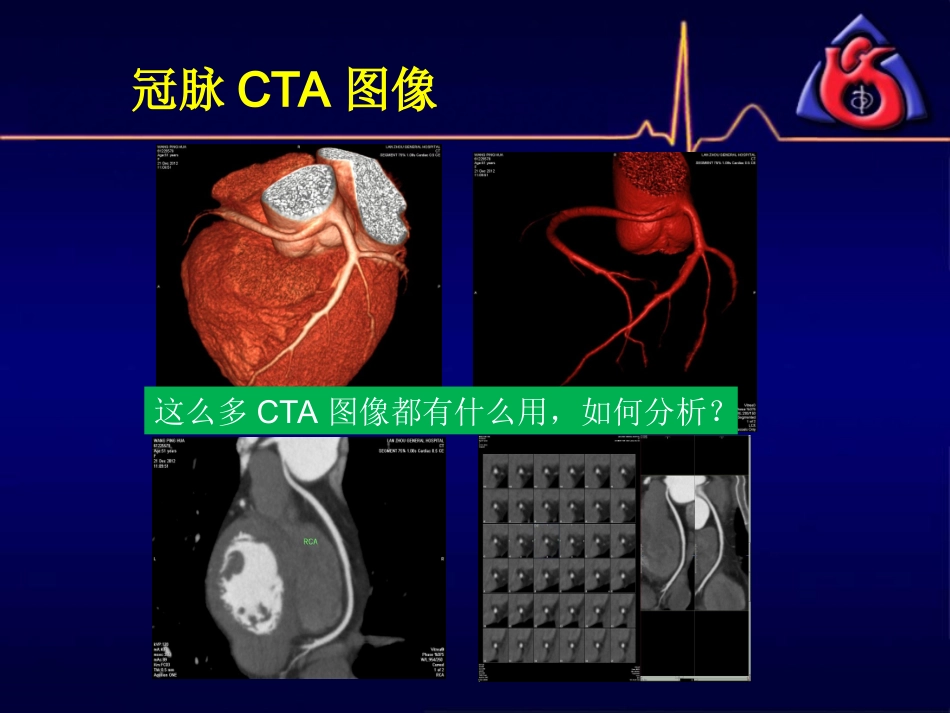

冠脉CTA读片(非常经典)_第3页
3/48
复旦大学附属中山医院吴宏宪如何正确阅读冠脉CTA图像临床应用金标准:冠脉造影冠脉CTA冠脉CTA图像这么多CTA图像都有什么用,如何分析?冠状动脉的大体解剖冠状动脉主要分支模式图MainLCA:左主干LAD:前降支LCx:回旋支RCA:右冠状动脉SN:窦房结支CB:圆锥支AM:锐缘支OM:钝缘支PD:后降支PL:左室后支表面成像VR(volumerendering)曲面重建CPR(curvedplannarreconstruction)冠脉探针(probe)图像后处理---3种重建模式3种重建模式•表面成像(VR):看大体,不看狭窄1、表面成像(VR)什么是表面成像(VR)表面成像:就是显示心脏和冠脉表面轮廓,主要观察冠状动脉的起源、走形等大体轮廓。VR看:冠脉起源冠脉起源异常:冠状动脉单冠畸形冠脉起源异常表面成像:主要看冠脉动脉走形VR看:冠脉走形VR看:桥血管走形、吻合口位置AO—LAD两支静脉桥均开口于主动脉前壁同一病人,同一血管,不同处理条件VR图像不能看狭窄•曲面重建(CPR):看指定血管,看狭窄2、曲面重建(CPR)什么是曲面重建(CPR)曲面重建:把弯曲走形的冠状动脉,通过后处理软件,在同一个二维平面上显示同一根血管。一般显示2—3个图像表面成像曲面重建什么是曲面重建(CPR)选中血管选中血管水平切垂直切斜切选中需要观察的血管,然后以管腔中心为轴线,进行多角度切面。CPR为什么看多个图像呢?漏掉斑块发现斑块低估斑块因为,当斑块偏心生长时,一个切面不能正确的反应斑块的大小,有时还会漏掉斑块,因此需要多个角度。水平切垂直切斜切CPR只能看指定血管左图:LAD重建图右图:D1重建图右图中LAD并没有显示全貌,因此不能判断LAD血管病变情况。无狭窄轻度狭窄重度狭窄同一病变在不同切面上表现狭窄程度不同,以狭窄程度最重切面为准。CPR看:狭窄程度最重切面狭窄程度分析:步骤一选出所有曲面重建图像中、经肉眼观察判断狭窄程度最严重的图像。狭窄程度分析:步骤二近段的正常管腔直径(a)最狭窄处的管腔直径(b)狭窄程度=(a-b)/a目前,国际上通用的管腔狭窄标准有6个分级。●正常:无斑块、无狭窄;●轻微:有斑块,狭窄<25%;●轻度:有斑块,25%~49%狭窄;●中度:有斑块,50%~69%狭窄;●重度:有斑块,70%~99%狭窄;●闭塞:100%狭窄。判断管腔狭窄程度判断斑块累及范围•局限性狭窄:即长度<10mm的狭窄。•阶段性狭窄:即长度10—20mm的狭窄。•弥漫性狭窄:即长度>20mm的狭窄。•冠脉探针:结合曲面重建(CRP),看横截面3、冠脉探针(probe)什么是冠脉探针(probe)冠脉探针曲面重建LAD冠脉探针:是以图像中的小点为中心,向上、向下1mm一层,分别显示数个断层,观察一定长度的冠脉管腔横截面。表面成像冠脉探针作用:真实显示管腔横截面,避免在后处理过程中的图像变形。实例分析斑块分析一:非钙化斑块【知识点】1.非钙化斑块在冠脉CTA上为灰色。2.非钙化斑块,CTA识别准确。RCA曲面重建图像斑块分析一:非钙化斑块冠脉探针RCA管腔:图像中央白色较亮的高密度影非钙化斑块:管腔周围灰色的低密度影血管造影(DSA)图像可清晰看到RCA近段存在一处中度狭窄,与冠脉CTA结果吻合。斑块分析一:非钙化斑块冠脉CTA冠脉造影RCA斑块分析二:混合斑块【知识点】1.混合斑块包括钙化与非钙化成分。2.钙化斑块在冠脉CTA上为高亮白色。3.混合斑块,CTA识别准确。LAD管腔:图像中央白色较亮的高密度影钙化斑块:比管腔更亮的、更高密度影非钙化斑块:管腔周围灰色的低密度影斑块分析二:混合斑块冠脉探针钙化管腔斑块斑块分析二:混合斑块冠脉CTA冠脉造影冠脉CTA与DSA均提示LAD近段存在重度狭窄,两者结果吻合。LAD斑块分析三:小钙化斑块曲面重建冠脉探针钙化管腔LAD管腔:图像中央白色较亮的高密度影钙化斑块:比管腔更亮的、更高密度影斑块分析三:小钙化斑块DSA未见狭窄,与冠脉CTA结果基本吻合。冠脉CTA冠脉造影LAD斑块分析四:大钙化斑块曲面重建冠脉探针LAD探针图像上钙化斑块较大,几乎看不到管腔。斑块分析四:大钙化斑块冠脉CTA冠脉造影但DSA在该处却未发现狭窄,与冠脉CTA结果不符。LADBloomingartifact(开花状伪影)---冠脉CTA可将密度非常高的钙化斑块成分放大,而掩盖了病变的真实...
