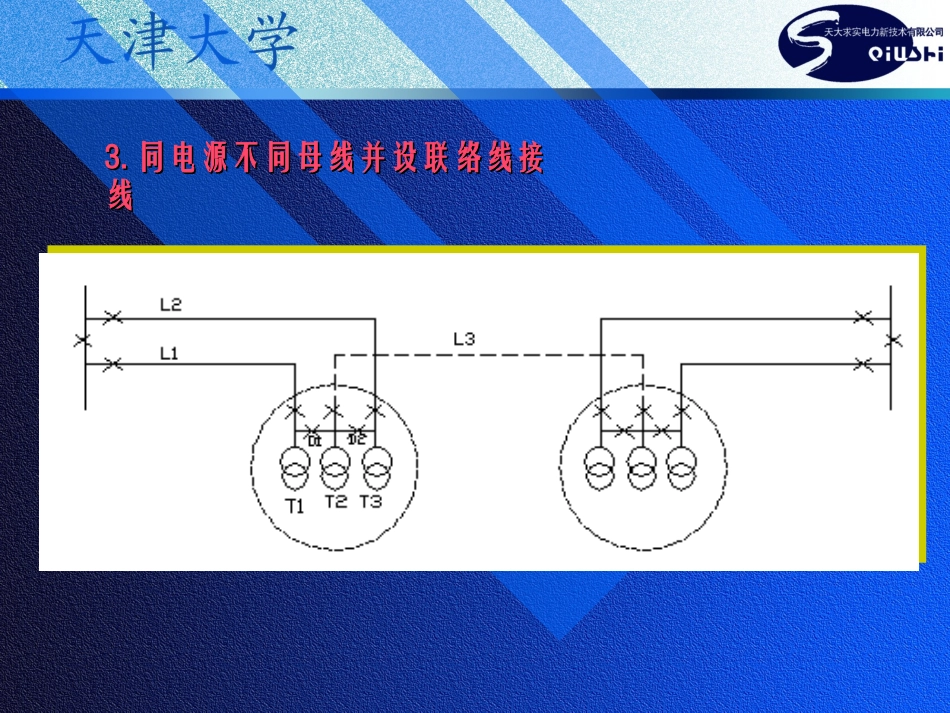

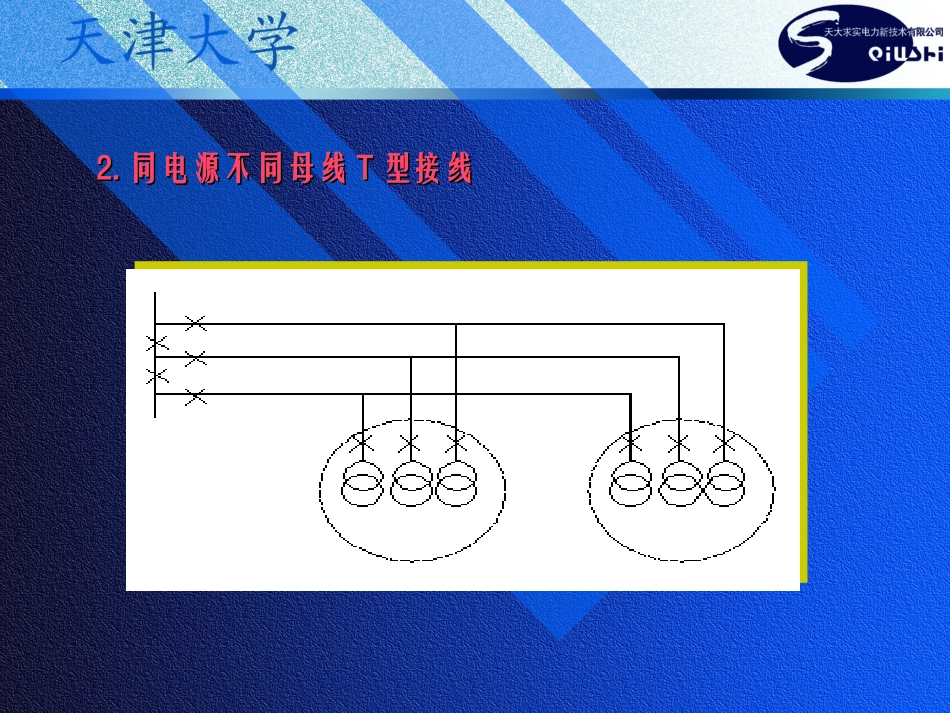

接线模式总结接线模式总结1.1.同电源不同母线辐射接线同电源不同母线辐射接线2.2.同电源不同母线同电源不同母线TT型接线型接线3.3.同电源不同母线并设联络线接同电源不同母线并设联络线接线线4.4.双侧电源辐射接线双侧电源辐射接线5.5.不同电源不同电源TT型接线型接线6.6.双侧电源不同母线∏型接线双侧电源不同母线∏型接线((二）二）1010kVkV配电网接线模式分配电网接线模式分析析1010kVkV中压配电网由高压变电所的中压配电网由高压变电所的1010kVkV配电装配电装置，开关站、配电房和架空线路或电缆线路等置，开关站、配电房和架空线路或电缆线路等部分组成，其功能是将电力安全、可靠、经济、部分组成，其功能是将电力安全、可靠、经济、合理地分配到用户。一般城市的网络由合理地分配到用户。一般城市的网络由架空线架空线和电缆线混合组成和电缆线混合组成。在研究一个特定的供电区。在研究一个特定的供电区域内的域内的1010kVkV配电网的网络结构时，我们采取配电网的网络结构时，我们采取架空线路和电缆线路分开进行分析研究的方法，架空线路和电缆线路分开进行分析研究的方法，这样也不失一般性。这样也不失一般性。11架空线路架空线路1.11.1单电源线辐射接线模式单电源线辐射接线模式单电源线辐射接线模式单电源线辐射接线模式这种模式适用于城市非重要负荷架空线和郊区季节性用户。干线这种模式适用于城市非重要负荷架空线和郊区季节性用户。干线可以分段，其原则是：一般主干线分为可以分段，其原则是：一般主干线分为2-32-3段，负荷较密集地区段，负荷较密集地区11kmkm分分11段，远郊区和农村地区按所接配电变压器容量每段，远郊区和农村地区按所接配电变压器容量每2-32-3MVAMVA分分11段，以缩小事故和检修停电范围。段，以缩小事故和检修停电范围。单电源线辐射接线的优点就是单电源线辐射接线的优点就是比较经济比较经济，配电线路和高压开关柜，配电线路和高压开关柜数量少、投资小，新增负荷也比较方便。但其缺点也很明显，主数量少、投资小，新增负荷也比较方便。但其缺点也很明显，主要是故障影响范围较大，供电可靠性较差。当线路故障时，部分要是故障影响范围较大，供电可靠性较差。当线路故障时，部分线路段或全线将停电；当电源故障时，将导致整条线路停电。线路段或全线将停电；当电源故障时，将导致整条线路停电。对于这种简单的接线模式，由于不存在线路故障后的负荷转移，对于这种简单的接线模式，由于不存在线路故障后的负荷转移，可以不考虑线路的备用容量，即每条出线（主干线）均可以满载可以不考虑线路的备用容量，即每条出线（主干线）均可以满载运行。运行。1.21.2不同母线出线的环式接线模式不同母线出线的环式接线模式不同母线出线的环式接线模式不同母线出线的环式接线模式不同母线的环式接线模式（单联络）有两个电源（可不同母线的环式接线模式（单联络）有两个电源（可以取自同一变电所的不同母线段或不同变电所）。它以取自同一变电所的不同母线段或不同变电所）。它适用于负荷密度较大且供电可靠率要求高的城区供电，适用于负荷密度较大且供电可靠率要求高的城区供电，运行方式一般采用开环。运行方式一般采用开环。这种接线的最大优点是可靠性比单电源线辐射接线模这种接线的最大优点是可靠性比单电源线辐射接线模式大大提高，接线清晰、运行比较灵活。线路故障或式大大提高，接线清晰、运行比较灵活。线路故障或电源故障时，在线路负荷允许的条件下，通过切换操电源故障时，在线路负荷允许的条件下，通过切换操作可以使非故障段恢复供电。但由于考虑了线路的备作可以使非故障段恢复供电。但由于考虑了线路的备用容量，线路投资将比单电源线辐射接线有所增加。用容量，线路投资将比单电源线辐射接线有所增加。在这种接线模式中，线路的备用容量为在这种接线模式中，线路的备用容量为50%50%，即正常，即正常运行时，每条线路最大负荷只能达到该架空线允许载运行时，每条线路最大负荷只能达到该架空线允许载流量的流量的1/21/2。若系统中一条线路的电源出现故障时，。若系统中一条线路的电源出现故障时，可将联络开关闭合，从另...
