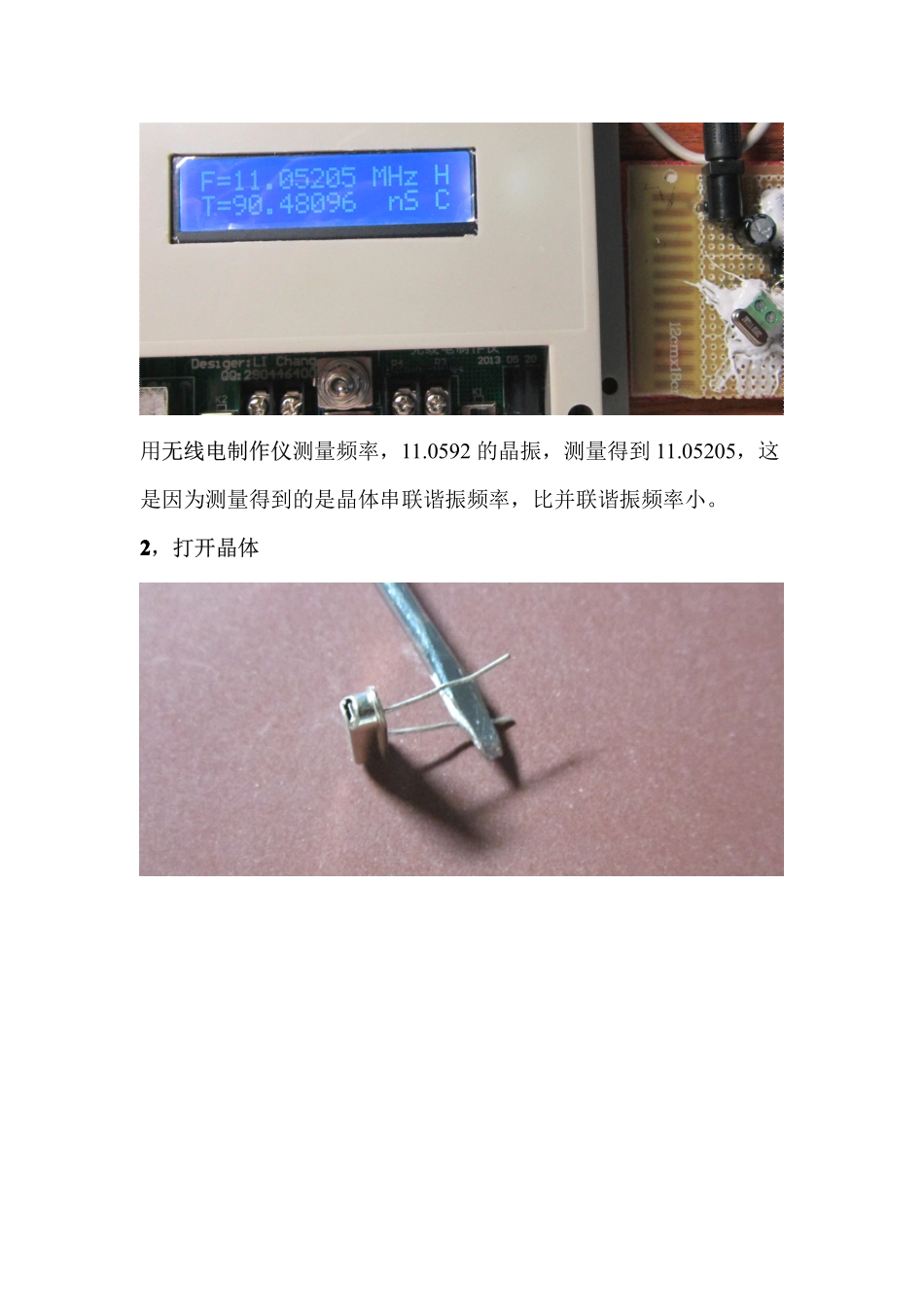

手工调整晶振频率在无线电制作中，产生信号有一下几种方式1，RC振荡器，产生频率低，稳定性看所用的元件质量，和电路结构2，LC振荡器，可产生高频，因为稳定性一般，用于产生发射信号不很合适，频率可调3，锁相环，可产生高频，稳定性良好，需要单片机配合，结构复杂，频率可调4，DDS，要产生高频价格高，需要单片机配合，结构比较复杂，频率可调5，晶振，产生频率不高，一般在50MHz以下。频率不可调，稳定。可做发射，接收频率，结构简单。在业余制作中，反复比较各种产生信号的方法，可知，晶振是能满足稳定性要求中，结构最简单的一种。因为晶振频率不可调，所以要找到发射，接收频率配合（发射和接收本振频率差是10.7MHz，中频频率）并且在业余频段的晶振非常困难。目前只有专门定制的一些晶振符合要求，比如淘宝上有29.6MHz对应的晶振销售。用调整晶振频率的方法来获得需要的信号源，是业余制作的一种手段。根据国内，国外网站的介绍，重复其过程，得到调整晶振频率的手段可行，但调整范围有限。以下是详细方法，1111，测试电路制作，如图所示：图来源于网络这是用两个反相器构成的正反馈电路，该电路使得晶振工作在串联谐振频率上，如果改用并联谐振，晶体的频率会有变化。再应用时，要注意两个频率的不同，实际工作频率在两个频率之间，这个电路工作频率在15MHz以下。晶振频率测试电路实物图。用无线电制作仪测量频率，11.0592的晶振，测量得到11.05205，这是因为测量得到的是晶体串联谐振频率，比并联谐振频率小。2222，打开晶体其他资料任务用尖嘴钳剪，用砂纸磨底部的办法，在这用的是砂纸磨顶部薄弱部分的办法3333，调整晶体频率用晶振测试电路和小仪器配合，在晶体表面涂抹上记号笔水，晶体的频率将会下降。其他笔效果不佳，调整前照片：特写：开始调节，并记入被能断了弄断特写再来一个大的，49u49u49u49u从上面打开因为用了剪刀，剪坏了，从上面打开比较难从下面打开从下面打开成功开始调晶调外圈频率变化小太多可以用风油精擦掉换一个面接着调可以盖回去1，小的49s可以调动0.05MHz，大的49u可以调动大约0.2MHz。猜想，如果震荡电路有一定选频特性，并且增益高，调动范围将更大2，调动的灵敏度高，要小心，并且不同震荡电路，同一晶体频率有点不同，所以在用的电路上调更方便。3，风油精可擦掉记号笔4，最后调好要封好，空气灰尘落到上面也相当于调晶5，用砂纸打磨可行，要想好磨开的地方，砂轮没有试过http://item.taobao.com/item.htm?id=9454969349,作者小店，欢迎光临
