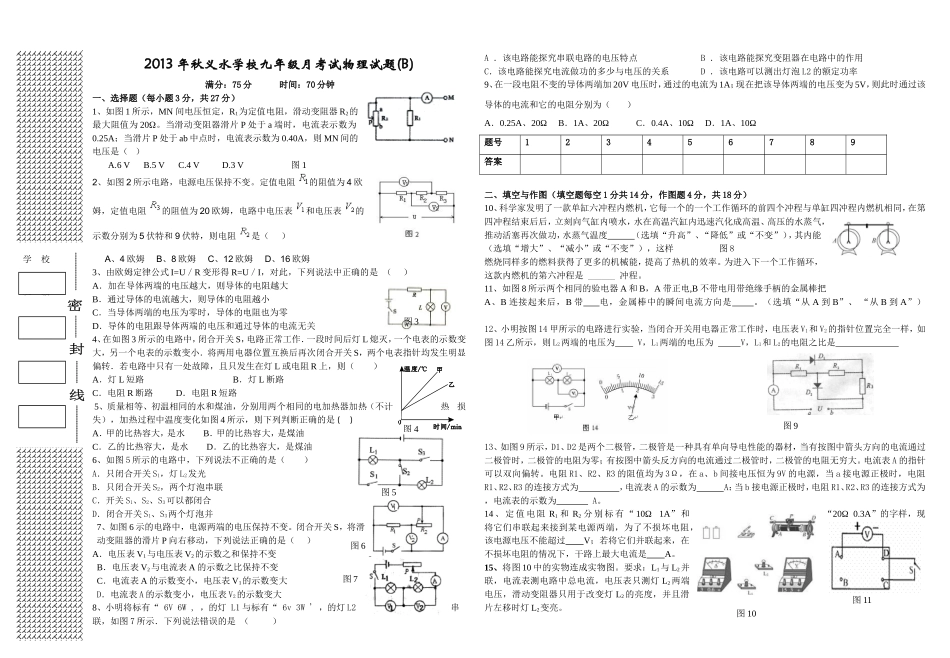

图4学校班级姓名考号图5图6图3图7图9图10图112013年秋义水学校九年级月考试物理试题(B)满分：75分时间：70分钟一、选择题（每小题3分，共27分）1、如图1所示，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20W。当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是（）A.6VB.5VC.4VD.3V图12、如图2所示电路，电源电压保持不变。定值电阻的阻值为4欧姆，定值电阻的阻值为20欧姆，电路中电压表和电压表的示数分别为5伏特和9伏特，则电阻是（）A、4欧姆B、8欧姆C、12欧姆D、16欧姆3、由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关4、在如图3所示的电路中，闭合开关S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路5、质量相等、初温相同的水和煤油，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图4所示，则下列判断正确的是()A．甲的比热容大，是水B．甲的比热容大，是煤油C．乙的比热容大，是水D．乙的比热容大，是煤油6、如图5所示的电路中，下列说法不正确的是（）A．只闭合开关S1，灯L2发光B．只闭合开关S2，两个灯泡串联C．开关S1、S2、S3可以都闭合D．闭合开关S1、S3两个灯泡并7、如图6示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大8、小明将标有“6V6W,，的灯L1与标有“6v3W'，的灯L2串联，如图7所示．下列说法错误的是（）A．该电路能探究串联电路的电压特点B．该电路能探究变阻器在电路中的作用C．该电路能探究电流做功的多少与电压的关系D．该电路可以测出灯泡L2的额定功率9、在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω题号123456789答案二、填空与作图（填空题每空1分共14分，作图题4分，共18分）10、科学家发明了一款单缸六冲程内燃机，它每一个的一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后后，立刻向气缸内喷水，水在高温汽缸内迅速汽化成高温、高压的水蒸气，推动活塞再次做功，水蒸气温度（选填“升高”、“降低”或“不变”），其内能（选填“增大”、“减小”或“不变”），这样图8燃烧同样多的燃料获得了更多的机械能，提高了热机的效率。为进入下一个工作循环，这款内燃机的第六冲程是______冲程。11、如图8所示两个相同的验电器A和B，A带正电,B不带电用带绝缘手柄的金属棒把A、B连接起来后，B带电，金属棒中的瞬间电流方向是。（选填“从A到B”、“从B到A”）12、小明按图14甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图14乙所示，则L2两端的电压为V，L1两端的电压为V，L1和L2的电阻之比是13、如图9所示，D1、D2是两个二极管，二极管是一种具有单向导电性能的器材，当有按图中箭头方向的电流通过二极管时，二极管的电阻为零；有按图中箭头反方向的电流通过二极管时，二极管的电阻无穷大。电流表A的指针可以双向偏转。电阻R1、R2、R3的阻值均为3Ω，在a、b间接电压恒为9V的电源，当a接电源正极时，电阻R1、R2、R3的连接方式为，电流表A的示数为A：当b接电源正极时，电阻R1、R2、R3的连接方式为，电流表的示数为A。14、定值电阻R1和R2分别标有“10Ω1A”和“20Ω0.3A”的字样，现将它们串联起来接到某电源两端，为了不损...
