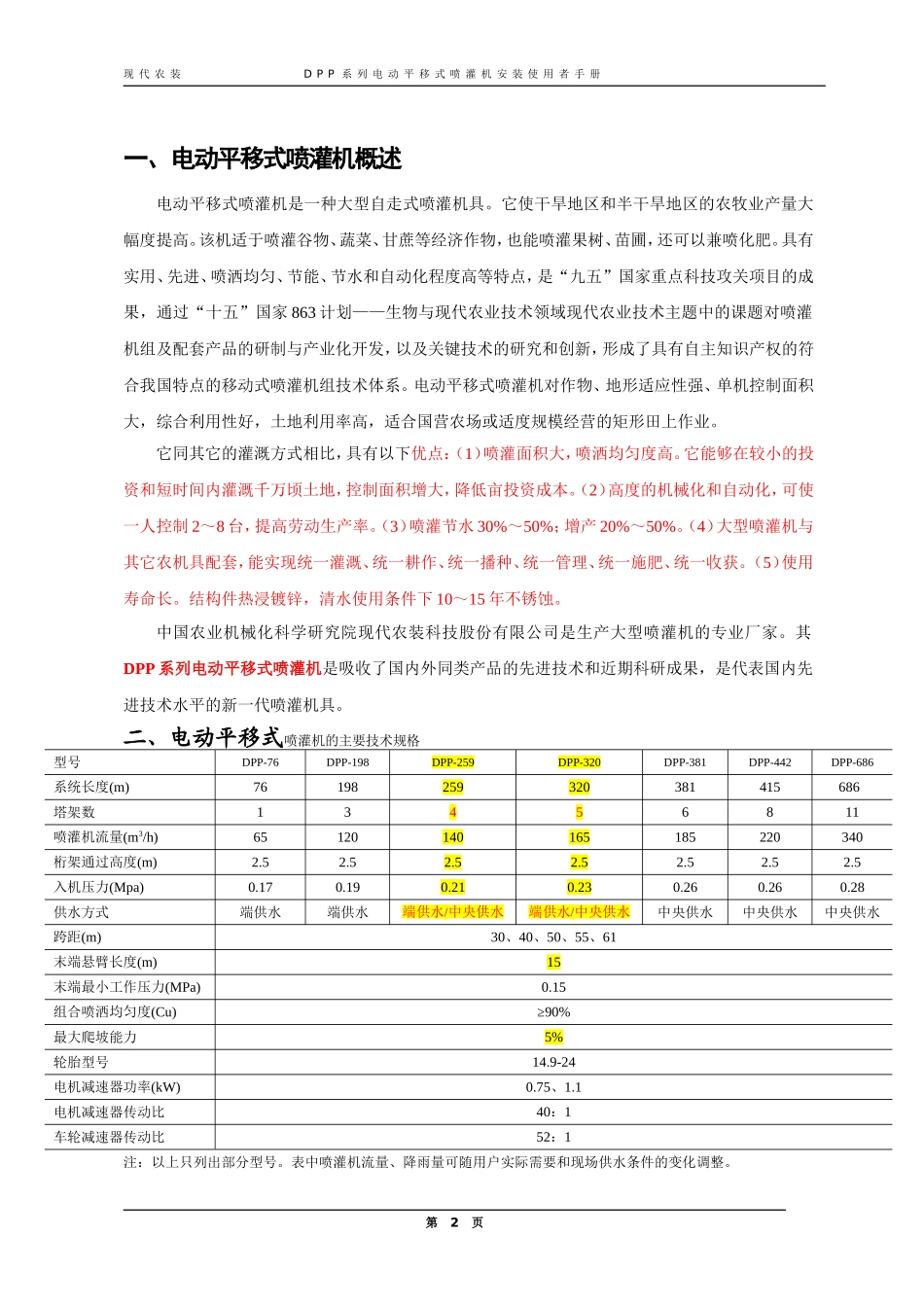

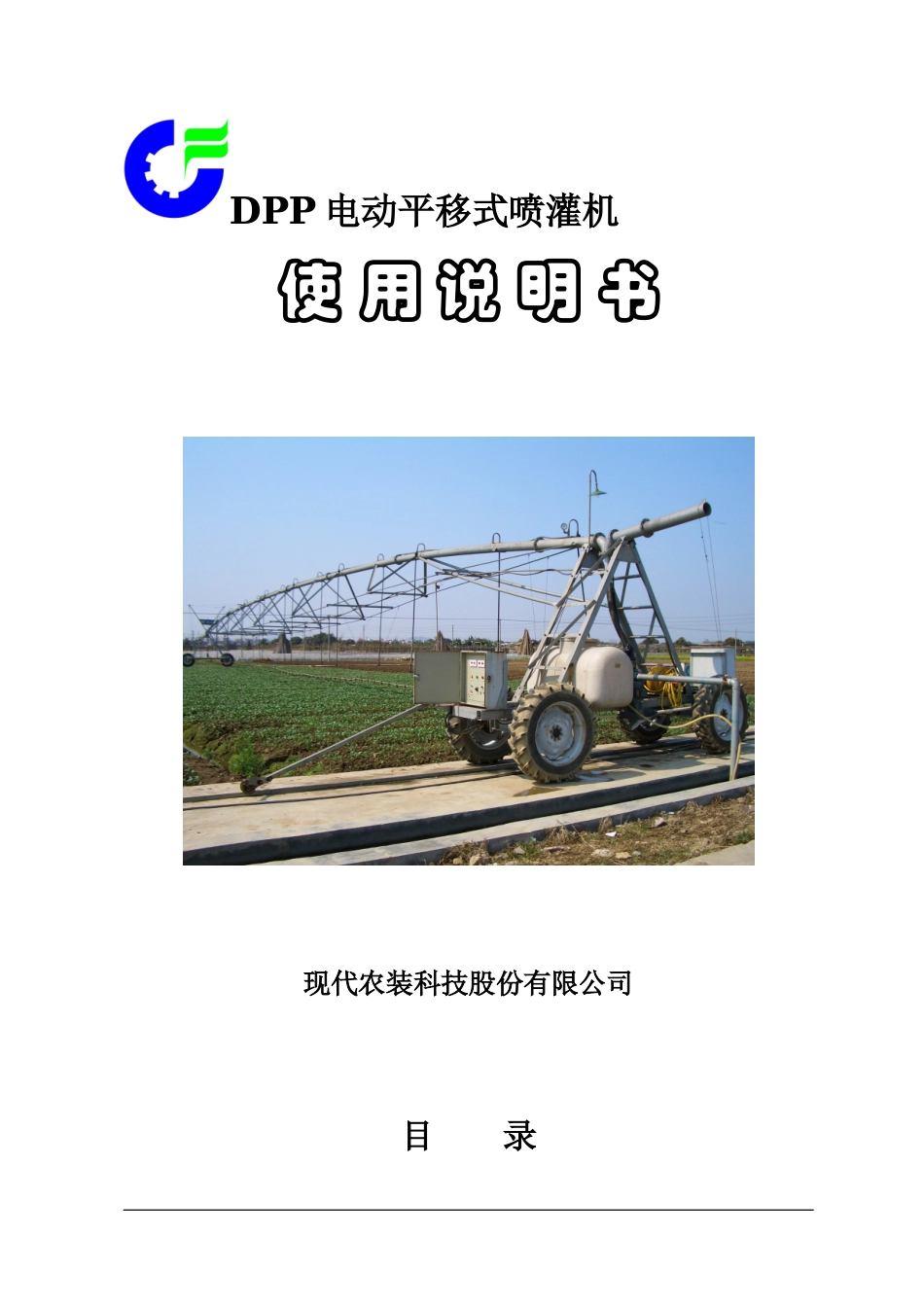

DPP电动平移式喷灌机使用说明书现代农装科技股份有限公司目录现代农装DPP系列电动平移式喷灌机安装使用者手册一、电动平移式喷灌机概述…………………………………………1二、电动平移式喷灌机的主要技术规格……………………………1三、喷灌机的工作原理……………………………………2四、喷灌机的调试与操作…………………………………………12五、喷灌机的保养…………………………………13六、随机技术文件…………………………………………13七、用户须知………………………………………………14八、安全警示………………………………………………14第1页现代农装DPP系列电动平移式喷灌机安装使用者手册一、电动平移式喷灌机概述电动平移式喷灌机是一种大型自走式喷灌机具。它使干旱地区和半干旱地区的农牧业产量大幅度提高。该机适于喷灌谷物、蔬菜、甘蔗等经济作物，也能喷灌果树、苗圃，还可以兼喷化肥。具有实用、先进、喷洒均匀、节能、节水和自动化程度高等特点，是“九五”国家重点科技攻关项目的成果，通过“十五”国家863计划——生物与现代农业技术领域现代农业技术主题中的课题对喷灌机组及配套产品的研制与产业化开发，以及关键技术的研究和创新，形成了具有自主知识产权的符合我国特点的移动式喷灌机组技术体系。电动平移式喷灌机对作物、地形适应性强、单机控制面积大，综合利用性好，土地利用率高，适合国营农场或适度规模经营的矩形田上作业。它同其它的灌溉方式相比，具有以下优点：（1）喷灌面积大，喷洒均匀度高。它能够在较小的投资和短时间内灌溉千万顷土地，控制面积增大，降低亩投资成本。（2）高度的机械化和自动化，可使一人控制2～8台，提高劳动生产率。（3）喷灌节水30%～50%；增产20%～50%。（4）大型喷灌机与其它农机具配套，能实现统一灌溉、统一耕作、统一播种、统一管理、统一施肥、统一收获。（5）使用寿命长。结构件热浸镀锌，清水使用条件下10～15年不锈蚀。中国农业机械化科学研究院现代农装科技股份有限公司是生产大型喷灌机的专业厂家。其DPP系列电动平移式喷灌机是吸收了国内外同类产品的先进技术和近期科研成果，是代表国内先进技术水平的新一代喷灌机具。二、电动平移式喷灌机的主要技术规格型号DPP-76DPP-198DPP-259DPP-320DPP-381DPP-442DPP-686系统长度(m)76198259320381415686塔架数13456811喷灌机流量(m3/h)65120140165185220340桁架通过高度(m)2.52.52.52.52.52.52.5入机压力(Mpa)0.170.190.210.230.260.260.28供水方式端供水端供水端供水/中央供水端供水/中央供水中央供水中央供水中央供水跨距(m)30、40、50、55、61末端悬臂长度(m)15末端最小工作压力(MPa)0.15组合喷洒均匀度(Cu)≥90%最大爬坡能力5%轮胎型号14.9-24电机减速器功率(kW)0.75、1.1电机减速器传动比40：1车轮减速器传动比52：1注：以上只列出部分型号。表中喷灌机流量、降雨量可随用户实际需要和现场供水条件的变化调整。第2页现代农装DPP系列电动平移式喷灌机安装使用者手册三、喷灌机的工作原理1.喷灌机的型号DPP―□D—电动P—平移式P—喷灌机□—系统长度2.喷灌机的工作原理中农机DPP系列电动平移式喷灌机，是由驱动塔架车、桁架、塔架车、末端悬臂、导航系统和电控同步系统等部分组成。几跨装有喷头的桁架支承在若干个塔架车上，它们彼此用柔性接头联接，以适应坡地作业。在每个塔架车上又配有0.75kW防水电机作为行走动力，还配有电控同步系统用来启闭塔架车上的电机。当相邻两个桁架形成一个不大于1°角的工况时，同步控制机构起作用，启动塔架车上的电机，塔架车就依次运转起来，以中间跨两端的球穴为旋转轴，从而实现了喷灌机平移喷洒，其喷洒支管连续自移喷洒作业，湿润着一个矩形面积。具体结构见图1。输水喷洒系统是由输水桁架和喷洒器组成。形成一条横跨于矩形田上的输水管线，输水桁架之间用球绞相接，每跨的一端支撑在一个塔架车上。输水管路间彼此用柔性接头联接。若干喷洒器总成（或喷头）等间距的分布在输水管路上，当水泵或（压力软管）将水送到输水主管路时，水在压力的作用下，沿着输水管线从喷洒器总成（或喷头）均匀喷出，进行喷灌作业...
