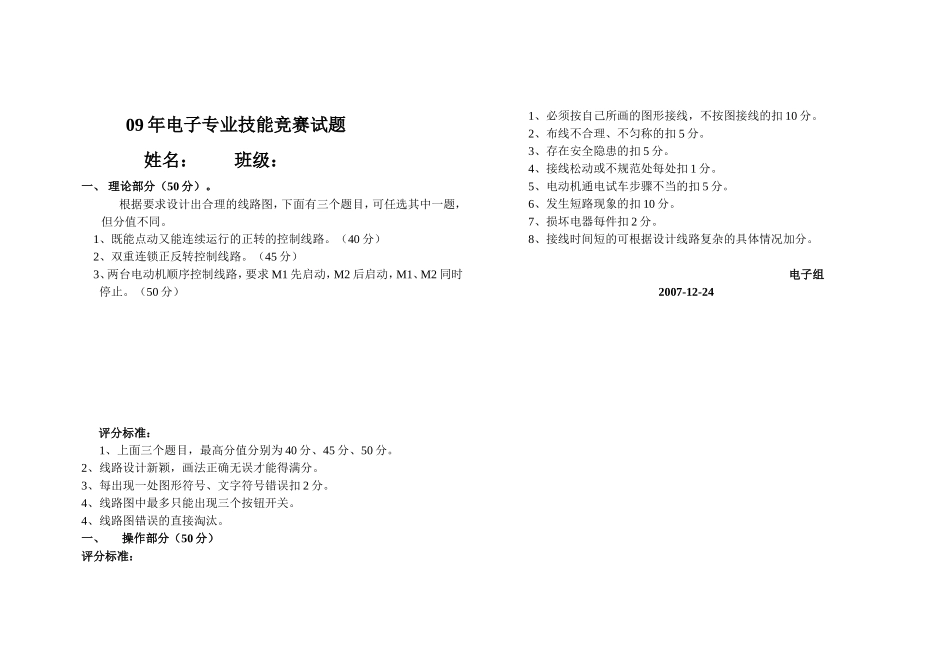

09年电子专业技能竞赛试题姓名：班级：一、理论部分（50分）。根据要求设计出合理的线路图，下面有三个题目，可任选其中一题，但分值不同。1、既能点动又能连续运行的正转的控制线路。（40分）2、双重连锁正反转控制线路。（45分）3、两台电动机顺序控制线路，要求M1先启动，M2后启动，M1、M2同时停止。（50分）评分标准：1、上面三个题目，最高分值分别为40分、45分、50分。2、线路设计新颖，画法正确无误才能得满分。3、每出现一处图形符号、文字符号错误扣2分。4、线路图中最多只能出现三个按钮开关。4、线路图错误的直接淘汰。一、操作部分（50分）评分标准：1、必须按自己所画的图形接线，不按图接线的扣10分。2、布线不合理、不匀称的扣5分。3、存在安全隐患的扣5分。4、接线松动或不规范处每处扣1分。5、电动机通电试车步骤不当的扣5分。6、发生短路现象的扣10分。7、损坏电器每件扣2分。8、接线时间短的可根据设计线路复杂的具体情况加分。电子组2007-12-24
