汽车零件防尘、防水知识VIP免费

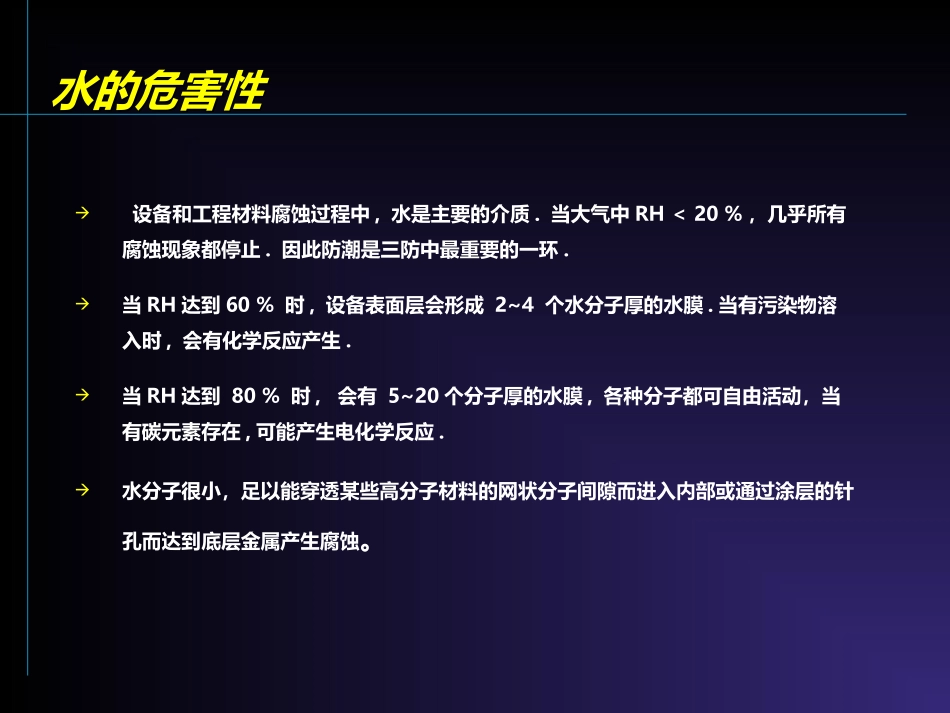

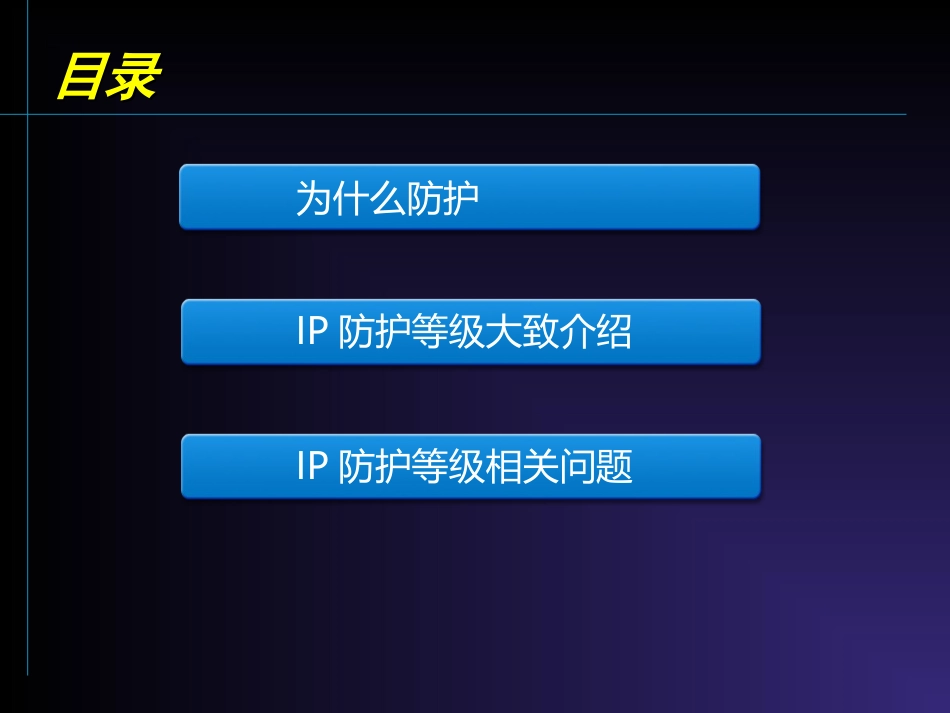

防尘、防水知识防尘、防水知识目录目录为什么防护IP防护等级大致介绍IP防护等级相关问题水的危害性水的危害性设备和工程材料腐蚀过程中,水是主要的介质.当大气中RH＜20%，几乎所有腐蚀现象都停止.因此防潮是三防中最重要的一环.当RH达到60%时,设备表面层会形成2~4个水分子厚的水膜.当有污染物溶入时,会有化学反应产生.当RH达到80%时,会有5~20个分子厚的水膜,各种分子都可自由活动，当有碳元素存在,可能产生电化学反应.水分子很小，足以能穿透某些高分子材料的网状分子间隙而进入内部或通过涂层的针孔而达到底层金属产生腐蚀。粉尘的危害粉尘的危害粗尘：粗粉尘是直径在2.5~15微米的不规则颗粒,一般不会引起故障,电弧等问题.但影响连接器的接触.细尘：细尘是直径小于2.5微米的不规则颗粒,细尘落在PCBA（单板）上有一定的附着力，须通过防静电刷才可除去。细尘的腐蚀性很大，尤其是当含有腐蚀性的酸、碱、盐时，当RH大于60%时，能透过阻焊膜或敷形涂层将铜导线腐蚀断开。粉尘+盐雾+湿热对PCBA的腐蚀最大-----C类区域常见的案例。IP代码的组成IP代码的组成IP54ASInternationalProtection第一位特征数字第二位特征数字附加字母补充字母不要求规定特征数字时，该处由字母“X”代替；附加字母和（或）补充字母可省略，不需代替。IP代码的含义IP代码的含义组成数字或字母对设备防护的含义对人员防护的含义代码字母IP防止固体异物进入防止接近危险部件第一位特征数字0无防护无防护1≥Φ50mm手背2≥Φ12.5mm手指3≥Φ2.5mm工具4≥Φ1.0mm金属线5防尘金属线6尘密金属线IP代码的含义IP代码的含义组成数字或字母防止进水造成有害影响其他代码字母IP防止进水其他第二位特征数字0无防护/1垂直滴水/215°滴水/3淋水/4溅水/5喷水/6猛烈喷水/7短时间浸水/8连续浸水/组成数字或字母专门补充的信息防止接近危险部件附加字母A/手背B/手指C/工具D/金属线补充字母H高压设备/M防水试验时试样运行/S做防水试验时试样静止/W气候条件/IP代码的含义IP代码的含义IP代码举例IP代码举例无附加字母和补充字母的IP代码IP代码举例IP代码举例有附加字母和补充字母的IP代码对接近危险部件的防护(第一位特征数字)对接近危险部件的防护(第一位特征数字)IP简要说明含义0无防护/1防止手背接近危险部件直径50mm球形试具应与危险部件有足够的间隙直径12mm，2防止手指接近危险部件长80mm的铰接试指应与危险部件有足够的间隙3防止工具接近危险部件直径2.5mm的试具不得进入壳内4防止金属线接近危险部件直径1.0mm的试具不得进入壳内5防止金属线接近危险部件直径1.0mm的试具不得进入壳内6防止金属线接近危险部件直径1.0mm的试具不得进入壳内100物理结构对固体异物进入的防护(第一位特征数字)对固体异物进入的防护(第一位特征数字)IP简要说明含义0无防护/1防止直径不小于50mm的固体异物直径50mm球形物体不得完全进入壳内2防止直径不小于12.5mm的固体异物直径12.5mm球形物体不得完全进入壳内3防止直径不小于2.5mm的固体异物直径2.5mm的试具不得进入壳内4防止直径不小于1.0mm的固体异物直径1.0mm的试具不得进入壳内5防尘不能完全防止尘埃进入，但进入的灰尘量不得影响设备的正常运行，不得影响安全6尘密无灰尘进入防水等级（第二位特征数字）防水等级（第二位特征数字）IP简要说明含义备注0无防护//1防止垂直方向滴水垂直方向滴水应无有害影响自然降雨、渗漏或冷凝水2防止当外壳在15°范围内倾斜时垂直滴水当外壳的各垂直面在15°范围内倾斜时，垂直滴水应无有害影响自然降雨、渗漏或冷凝水3防淋水各垂直面在60°范围内淋水，无有害影响大暴雨，风吹大雨4防溅水向外壳各方向溅水无有害影响车轮溅水、洒水系统5防喷水向外壳各方向喷水无有害影响冲水6防强烈喷水向外壳各个方向强烈喷水无有害影响猛烈海浪7防短时间浸水浸入规定压力的水中经规定时间后外壳进水量不致达有害程度/8影响防持续潜水影响按生产方和使用方双方同意的条件（应比为7严酷）持续潜水后外壳进水量不致达有害程度/附加字母描述附加字母描述IP简要说明A防止手背接近直径50mm的球形试具与危险部件必须保持足够的间隙B防止手指接近直径12mm，长80mm的...
