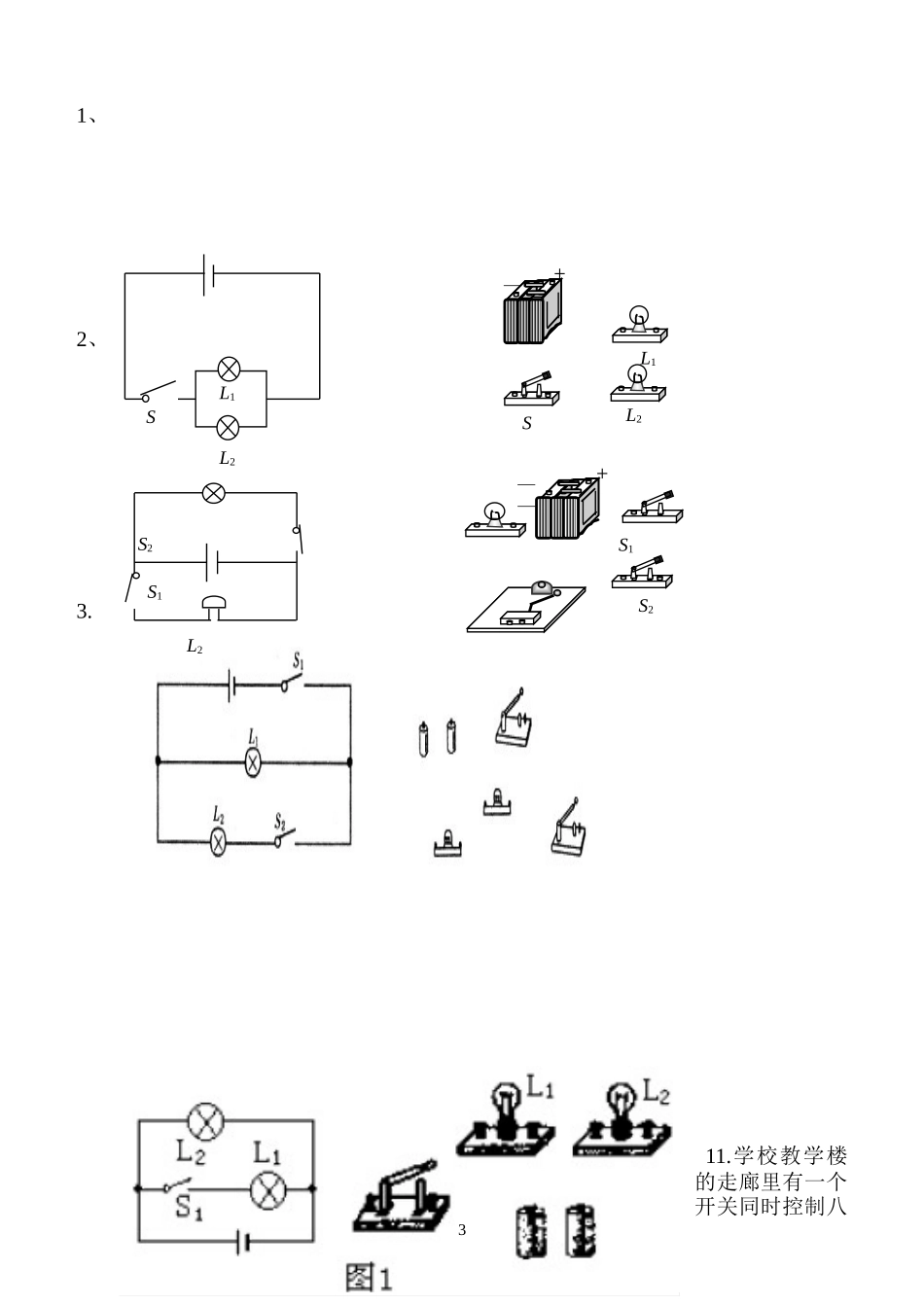

电路图连接专项练习一、如何识别电路的串并联1、观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连为并联。2、电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联。（1）、如图（1）所示电路中，属于并联电路的是（）（2）、如图（3）电路中，S1和S2断开，S3闭合时，灯L1与L2组成电路。当S1和S2闭合，S3断开时L1与L2组成电路。（3）、如图（4），只连通S1时，____灯亮，只连通S2时，______灯亮，此时是____联，只连通S1、S3时，____灯亮，此时是____联，连通S1、S2，断开S3时，_____灯亮，连通S2、S3，断开S1时，____灯亮，同时连通S1、S2、S3时，将发生______事故。3、断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。（1）电路中有两盏电灯，开关一闭合，两盏灯都亮，开关一断开，两盏灯都熄灭，据此判断两盏灯的连接方式为（）A、一定串联B、一定并联C、可能串联，也可能并联D、无法判断（二）、根据实物图画电路图1、1ABCD+L1L2S_2、3、（三）根据电路图连接实物图2INCLUDEPICTURE"C:\\DocumentsandSettings\\Administrator\\ApplicationData\\Microsoft\\生活物理、图片\\图片素材\\［图片素材］：电路元件的符号及电路图.files\\20070809130935686.bmp"\*MERGEFORMATINCLUDEPICTURE"C:\\DocumentsandSettings\\Administrator\\ApplicationData\\Microsoft\\生活物理、图片\\图片素材\\［图片素材］：电路元件的符号及电路图.files\\20070809130935686.bmp"\*MERGEFORMATSL1L2INCLUDEPICTURE"C:\\DocumentsandSettings\\Administrator\\ApplicationData\\Microsoft\\生活物理、图片\\图片素材\\［图片素材］：电路元件的符号及电路图.files\\20070809130935686.bmp"\*MERGEFORMATINCLUDEPICTURE"C:\\DocumentsandSettings\\Administrator\\ApplicationData\\Microsoft\\生活物理、图片\\图片素材\\［图片素材］：电路元件的符号及电路图.files\\20070809130935686.bmp"\*MERGEFORMATL1L2SSL1S1S2L2M——+1、2、3.11.学校教学楼的走廊里有一个开关同时控制八3S2S1+——S1S2SL1L2——S+L2L1L2盏白炽灯，下列说法正确的是A.八盏灯一定是串联的B.开关内部所有部件都是绝缘体C.电灯发光时把电能转化为内能和光能D.开关和灯一定是并联的12.如图40所示电路，要使R1和R2组成并联电路，则A.S1.S2闭合，S3断开B.S1.S2断开，S3闭合C.S2闭合，S1.S3断开D.S2.S3闭合，S1断开13.楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动时发出声音时，自动闭合，无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是14.小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来客，设计的电路正确的是59图7.如下图所示的电路中，闭合开关后将出现______，要使两灯串联，只要拆除导线______；要使两灯并联，只要将导线_____接到______。4
