电势差与电场强度的关系VIP免费

电势差与电场强度的关系_第1页
1/13
电势差与电场强度的关系_第2页
2/13
电势差与电场强度的关系_第3页
3/13

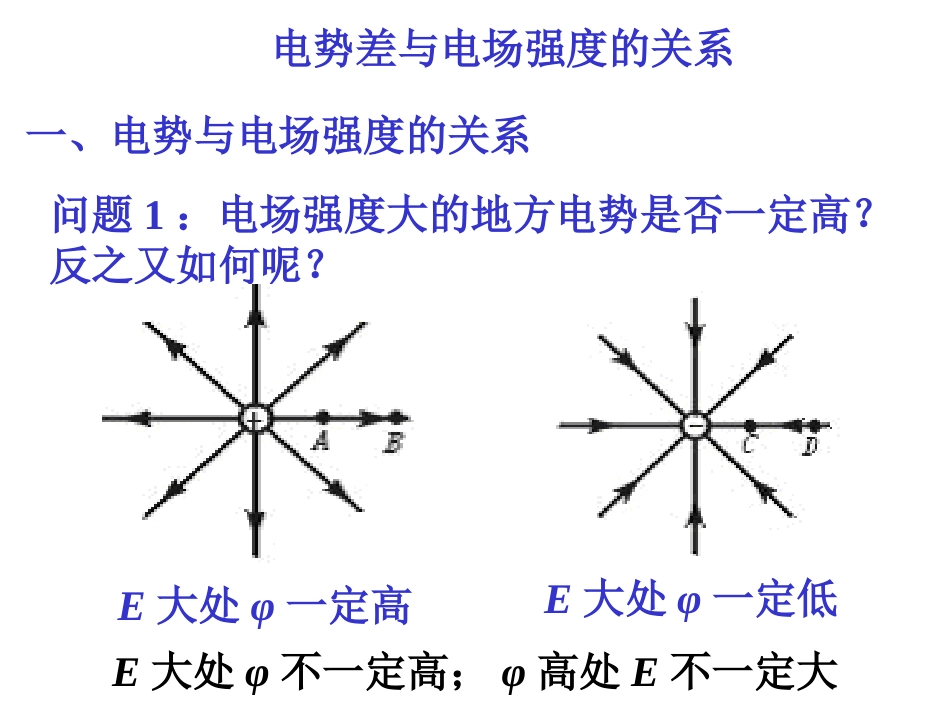

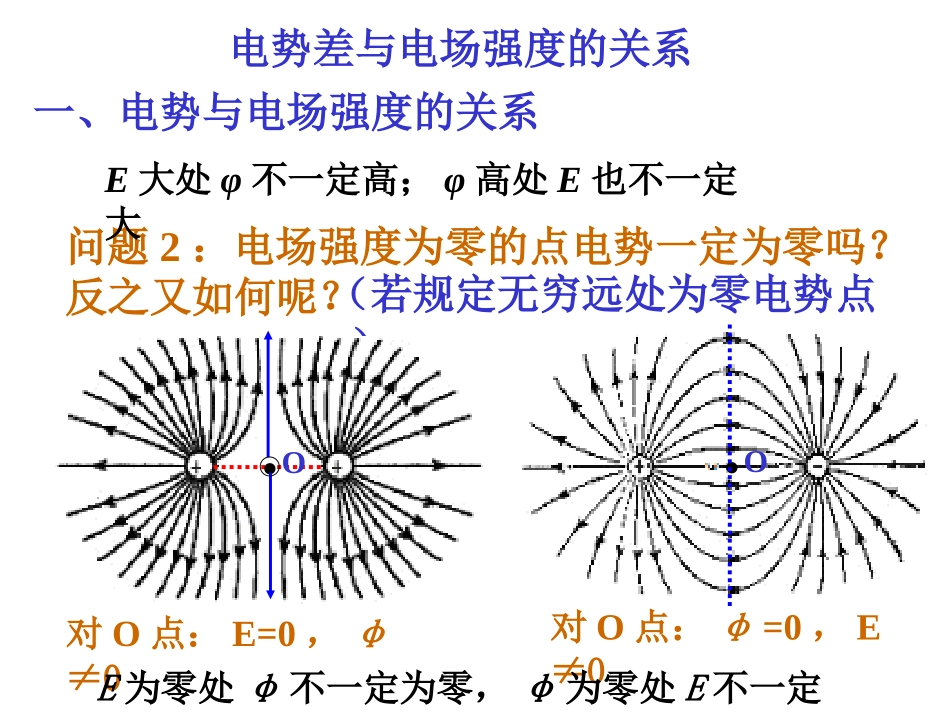

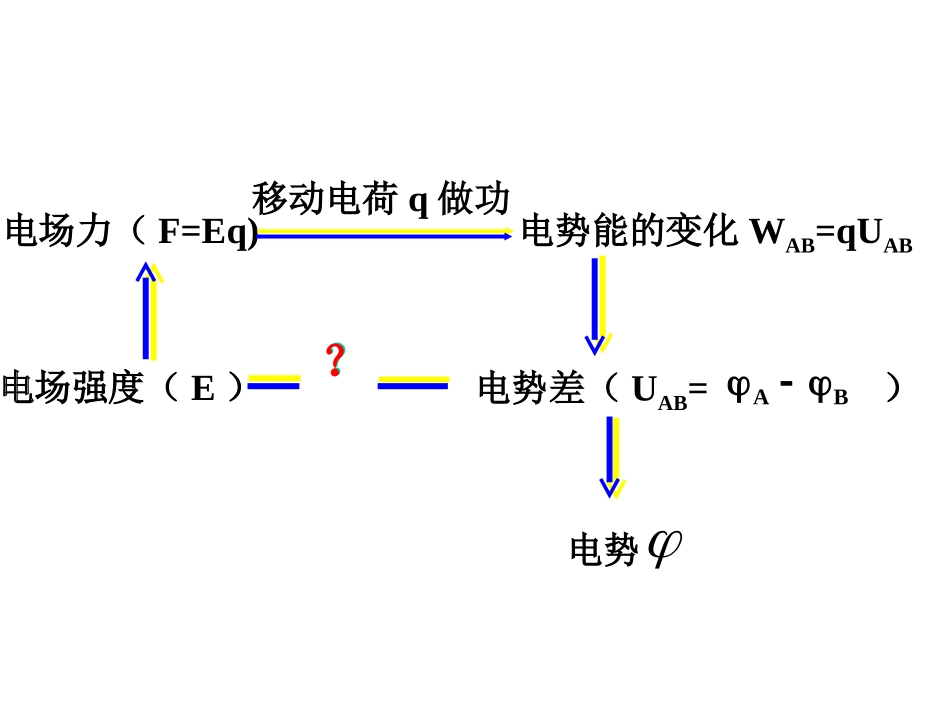

电场力(F=Eq)电场强度(E)移动电荷q做功电势能的变化WAB=qUAB电势差(UAB=)BA电势??电势差与电场强度的关系一、电势与电场强度的关系问题1:电场强度大的地方电势是否一定高?反之又如何呢?E大处φ一定高E大处φ一定低E大处φ不一定高;φ高处E不一定大问题2:电场强度为零的点电势一定为零吗?反之又如何呢?(若规定无穷远处为零电势点).O对O点:E=0,φ≠0.O对O点:φ=0,E≠0E为零处φ不一定为零,φ为零处E不一定为零E大处φ不一定高;φ高处E也不一定大电势差与电场强度的关系一、电势与电场强度的关系电势差与电场强度的关系一、电势与电场强度的关系无直接关系二、电势差与电场强度的关系A..BE.B′qWUABABqABF/qABqE//ABE若用d表示A、B沿场强方向上的距离,则:ABUEd说明:①只适用于匀强电场②d:沿场强方向的距离电势差与电场强度的关系一、电势与电场强度的关系无直接关系二、电势差与电场强度的关系dEU说明:(1)只适用于匀强电场(2)d:沿场强方向的距离思考题:,这个式子dUEEdU由表示什么含义?从式子中可看出E的单位是什么?答:在匀强电场中,场强在数值上等于沿场强方向每单位距离上的电势差.E的单位为V/m(1V/m=1N/C)问题3、单位长度内,沿AB、AC两个方向,哪个电势降落的快?ABdq图1ECL(3)、电场强度的物理意义:场强E的方向是电势降落最快的方向。(4)应用在匀强电场中,两条平行线段上相等距离的两点间的电势差相等。问题4:非匀强电场中,等差等势面之间的距离相等吗?结论:等差等势面密处场强大,等势面疏处场强小。请定性地画出电势差相等的二个等势面。[例题1]以下说法正确的是:A、匀强电场中各处的场强相等,电势也相等;B、场强为零的区域中,电势处处相同;C、沿电场线方向电场强度一定越来越小;D、电势降低的方向就是电场线的方向。B电势差与电场强度的关系一、电势与电场强度的关系无直接关系二、电势差与电场强度的关系ABUEd.N′60°例2:如图,在匀强电场中的M、N两点距离为2cm,两点间的电势差为5V,M、N连线与场强方向成60°角,则此电场的电场强度多大?EM..N解:根据,得:dUE060cosMNUE2110252)(mV/5003、如图,a、b、c是一条电场线上的三个点,电场线的方向由a到c,a、b间的距离等于b、c间的距离。用φa、φb、φc和Ea、Eb、Ec分别表示a、b、c三点的电势和场强。下列哪个正确?A.φa>φb>φcB.Ea>Eb>EcC.φa-φb=φb-φcD.Ea=Eb=Ec课堂练习:●●●abcE4、在电场强度为600N/C的匀强电场中,A、B两点相距5cm,若A、B两点连线是沿着电场方向时,则A、B两点的电势差是_______V。若A、B两点连线与电场方向成60°时,则A、B两点的电势差是________V;若A、B两点连线与电场方向垂直时,则A、B两点的电势差是________V。√30150电势差与电场强度的关系一、电势与电场强度的关系E大处φ不一定高;φ高处E也不一定大无直接关系E为零处φ不一定为零,φ为零处E不一定为零二、电势差与电场强度的关系dEU说明:①只适用于匀强电场②d:沿场强方向的距离

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

电势差与电场强度的关系
