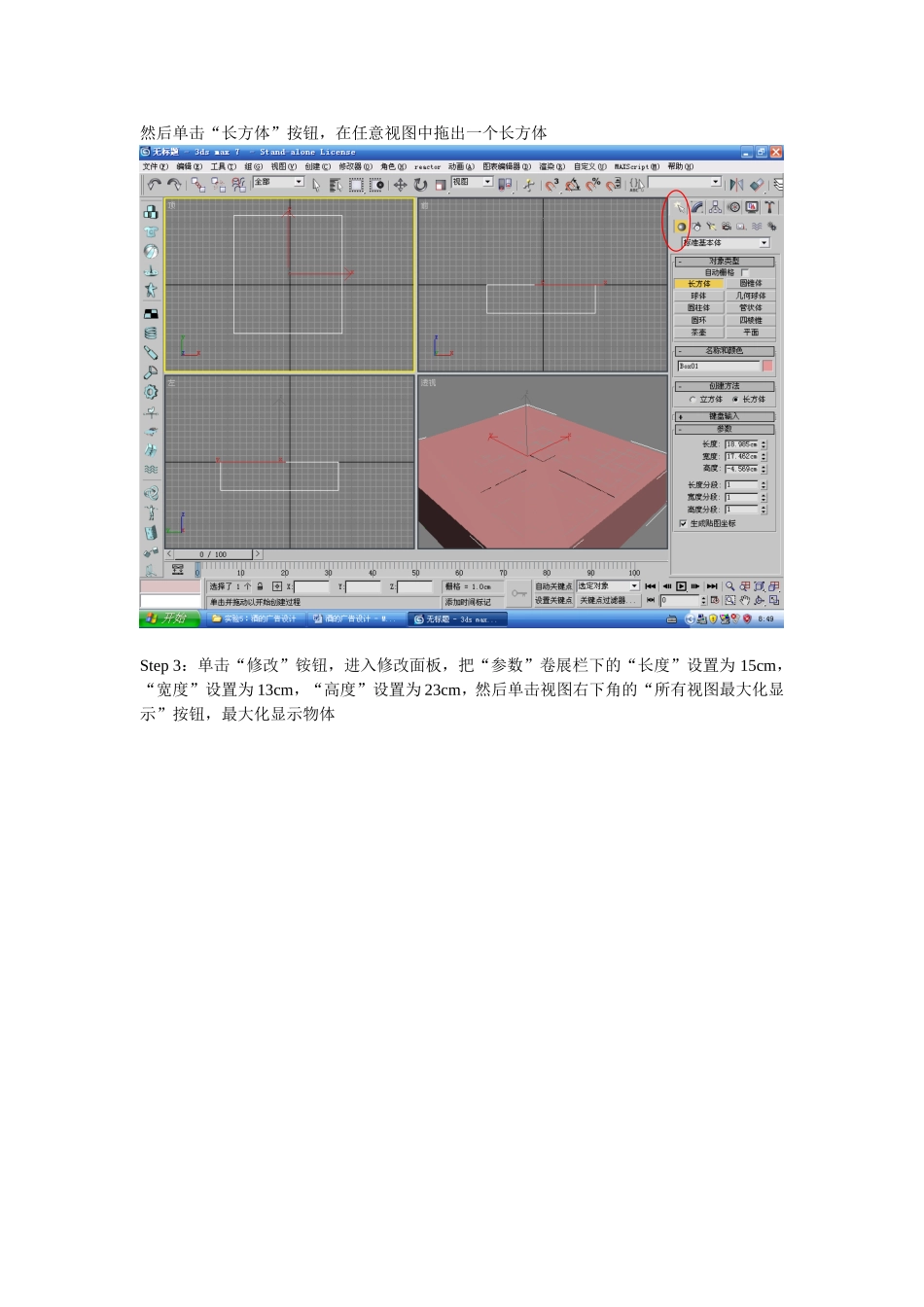

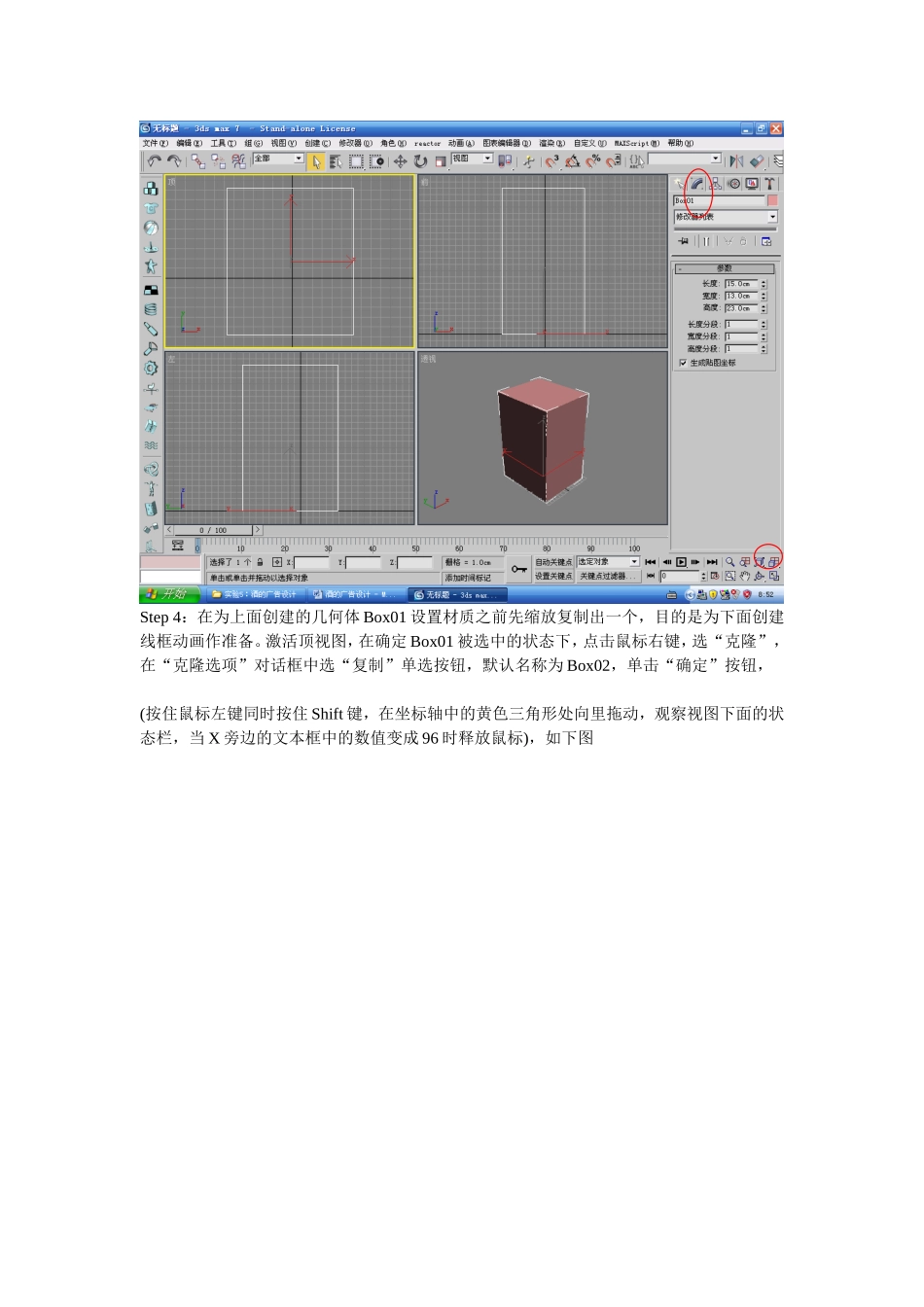

如有文件找不到，请请如下路径配置：E:\教学课件\计算机图形学\计算机图形学-何友全\实验\实验5：酒的广告设计实验5：用3dmax设计酒的广告第一部分：创建酒的包装盒Step1:运行3dmax7，在主菜单下执行【自定义】▏【单位设置】菜单命令，弹出“单位设置”对话框，设置如下：Step2:进入“创建”面板，单击“几何体”按钮，在下拉列表中选择“标准基本体”选项，然后单击“长方体”按钮，在任意视图中拖出一个长方体Step3：单击“修改”铵钮，进入修改面板，把“参数”卷展栏下的“长度”设置为15cm，“宽度”设置为13cm，“高度”设置为23cm，然后单击视图右下角的“所有视图最大化显示”按钮，最大化显示物体Step4：在为上面创建的几何体Box01设置材质之前先缩放复制出一个，目的是为下面创建线框动画作准备。激活顶视图，在确定Box01被选中的状态下，点击鼠标右键，选“克隆”，在“克隆选项”对话框中选“复制”单选按钮，默认名称为Box02，单击“确定”按钮，(按住鼠标左键同时按住Shift键，在坐标轴中的黄色三角形处向里拖动，观察视图下面的状态栏，当X旁边的文本框中的数值变成96时释放鼠标)，如下图Step5：在工具栏中按“按名称选择”按钮选择对象Box02Step6：确定选择的对象是Box02，单击“修改”按钮，进入修改设置面板，把“参数”卷展栏下的“长度分段”设置为8，“宽度分段”设置为8，“高度分段”设置为8，Step7：为了方便包装盒材质的设置，先把刚才复制的Box02隐藏。单击“显示”按钮，进入“显示”设置面板。在“隐藏”卷展栏下单击“按名称隐藏”按钮，弹出“隐藏对象”对话框，在下面的列表中选择Box02选项，然后单击“隐藏”按钮，Step8：选择视图中的未隐藏的Box01对象，单击“修改”按钮，进入修改设置面板，在它的下拉列表框中选择“编辑网格”选项。在下面的修改框中展开“编辑网格”旁边的加号，然后选择下面的“多边形”选项Step9：单击视图中Box01的一个面，然后在“曲面属性”卷展栏中把“材质”选项组下的“设置ID”设置为1，在“平滑组”选项组中单击数字按钮1，与上面的设置匹配，如下图Step10：同上面的方法一样，选择Box01旁边的一个面，在“曲面属性”卷展栏中把“材质”选项组下的“设置ID”设置为2，在“平滑组”选项组中单击数字按钮2，Step11：正对着我们的两个面已经设置完成，要设置后面的面就得旋转视图。单击右下角的“弧形旋转”按钮，然后在透视图中进行旋转，使用同样的方法设置Box01的另一个面的ID为3。Step12：运用上面的方法将还未设置的一个面的ID设置为4，顶面设置为5，底面设置为6。Step13：单击“多边形”选项，退出“编辑网格”设置，将透视图调整到适当位置。Step14：下面给Box01设置材质，按M键，弹出“材质编辑器”对话框。选择第一个样本球，单击“标准”按钮，弹出“材质/贴图浏览器”对话框，在下面的列表框中选择“多维/子对象”选项，然后单击“确定”按钮。Step15：在弹出的Replace“材质”对话框中选中“丢弃旧材质”单选按钮，然后单击确定，Step16：在“材质编辑器”对话框中，展开“多维/子对象基本参数”卷展栏，单击“设置数量”按钮，弹出“设置材质数量”对话框。设置“材质数量”为6，对应上面Box01中6个面的ID，然后单击“确定”按钮，Step17：在确定视图中的Box01被选中的状态下单击“材质编辑器”中的“将材质指定给选定对象”按钮，将设置的多面材质指定给Box01，为了方便区分刚才设置的几个面，把多面材质中6个颜色块都设置成不同的颜色，如下图Step18：观察视图中的Box01对象，颜色与多面材质ID1相同的面命名为正面，其他依次类推，如图所示Step19：在“材质编辑器”对话框中，单击“Material#2(Standard)”按钮，进入“标准”设置面板，在“Blinn基本参数”卷展栏下，将“反射高光”选项组中的“高光级别”设置为30，将“光泽度”设置为15，如下图所示Step20：在“材质编辑器”对话框中的“贴图”卷展栏下单击“漫反射”旁边的“无”按钮，弹出“材质/贴图浏览器”对话框，在它的下拉列表框中双击“位图”选项，如下图所示Step21：按“确定”按钮，弹出“选择位图图像文件”对话框，选择酒包装正面所...
