第二讲-1 道路石油沥青技术性能VIP专享VIP免费

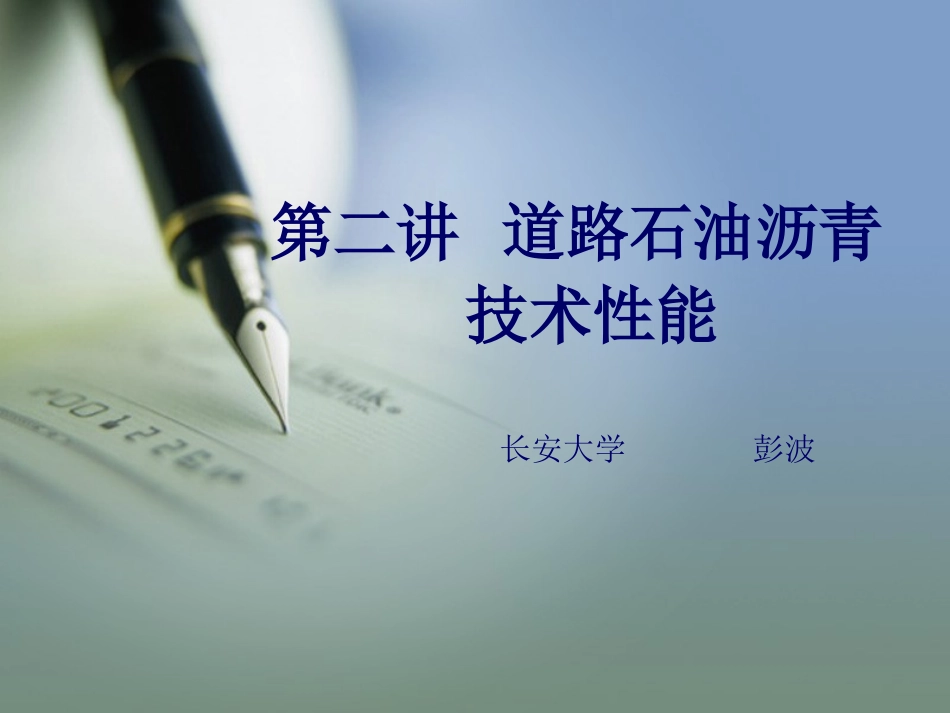

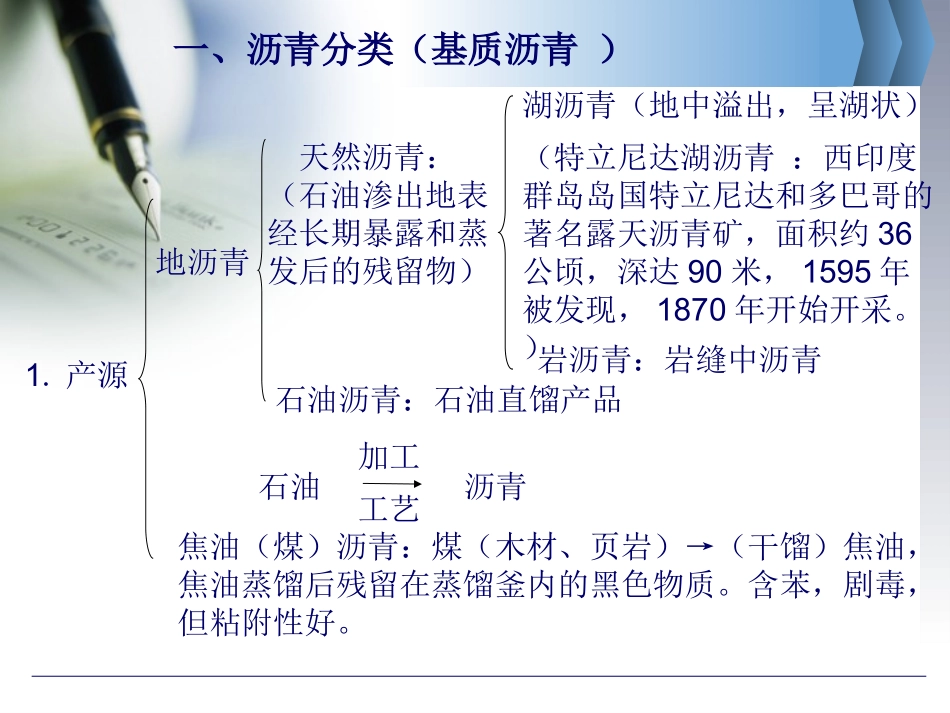

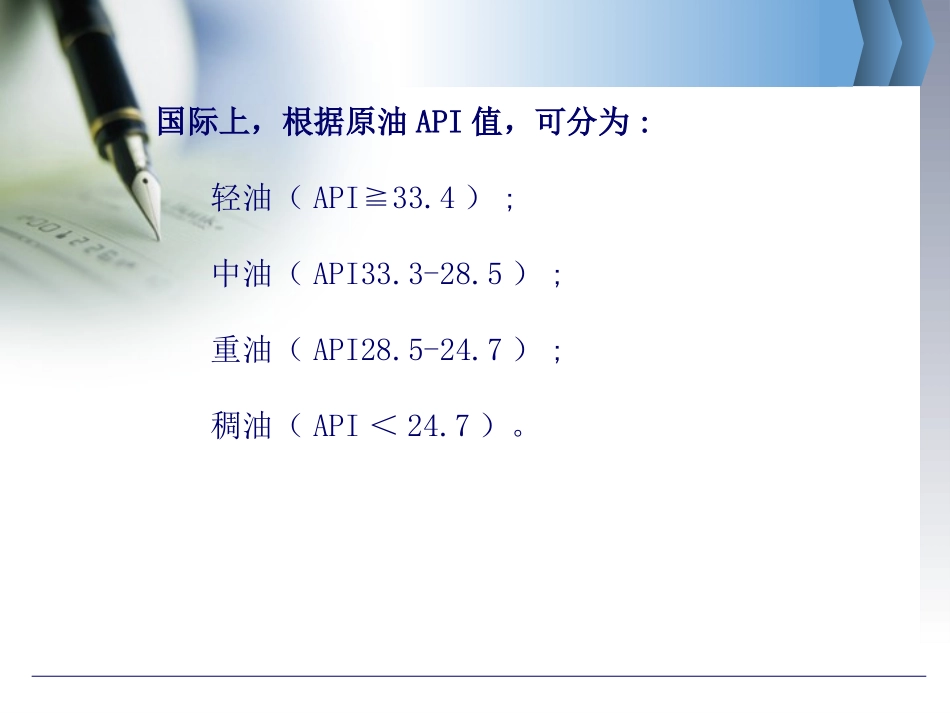

第二讲道路石油沥青技术性能长安大学彭波国际上，根据原油API值，可分为:轻油（API≧33.4）;中油（API33.3-28.5）;重油（API28.5-24.7）;稠油（API＜24.7）。一、沥青分类（基质沥青）湖沥青（地中溢出，呈湖状）地沥青1.产源天然沥青：（石油渗出地表经长期暴露和蒸发后的残留物）（特立尼达湖沥青：西印度群岛岛国特立尼达和多巴哥的著名露天沥青矿，面积约36公顷，深达90米，1595年被发现，1870年开始开采。）岩沥青：岩缝中沥青石油沥青：石油直馏产品石油沥青加工工艺焦油（煤）沥青：煤（木材、页岩）→（干馏）焦油，焦油蒸馏后残留在蒸馏釜内的黑色物质。含苯，剧毒，但粘附性好。特立尼达湖沥青质量技术要求表4.6.4-1检验项目单位技术要求试验方法针入度25℃0.1mm0～5T0604软化点TR&B不小于℃90T0606灰分％33～38T061425℃密度g/cm31.3～1.5T0603TFOT后残留针入度比不小于％50T0604石油沥青、煤沥青鉴别：鉴别方法石油沥青煤沥青相对密度接近1.01.25–1.28燃烧烟少，无色，有松香味，无毒烟多，黄色，臭味大，有毒气味常温下无刺激性气味常温下有刺激性臭味颜色呈辉亮褐色浓黑色溶解试验可溶于汽油或煤油难溶于汽油或煤油捶击韧性较好，不易碎韧性差，较脆大气稳定性较高较低抗腐蚀性差强2．加工工艺：●直镏沥青：减压蒸馏，含轻组分，●溶剂脱沥青：溶剂沉淀法，常用丙烷（丙烷脱沥青），质量不稳定；常温半固态●稀释沥青：透层油，110#或130#沥青渗柴油或煤油，30:7040:600.6kg/m2●乳化沥青：乳化剂；（沥青中加水使沥青粘度变小）乳化剂（肥皂洗衣粉）40:60●氧化沥青：吹氧工艺，硬（常温，半固态），高粘度；●泡沫沥青：通过向热沥青中加入一定量的经过精确计量的冷水(通常为沥青质量的1％～2％)而制成的。当注入的冷水遇到热的沥青时，沥青体积发生膨胀，因而会产生大量的泡沫，表面活性进一步增强。对于粘度值较大或高等级的沥青，通常需要加入一定的压力，促进泡沫的生成。在发泡的过程中，沥青的粘度显著降低，使之能与高速搅拌状态下的冷湿集料具有很好的裹覆性能，而且这种裹覆作用在常温下只针对集料中的细集料，通过裹覆细料形成高粘度的沥青胶浆，并在压实作用下粘结粗集料形成强度，增加了混合料的粘聚性。泡沫沥青产生的过程中并没有化学反应，所以不改变沥青本身的各种物理性质，仅是利用汽化阶段使沥青的表面积大量增加，体积大大膨胀，粘度暂时降低的有利条件，增加沥青同矿料的裹覆面，改善沥青与矿料拌和的和易性，减少沥青混合料中自由沥青的厚度，从而节省沥青用量。评价沥青发泡效果的两个参数是膨胀率和半缩期。膨胀率是指沥青与水拌和发泡后达到的最大体积与沥青未发泡前体积的比值；半缩期是指白发泡的最大体积为准起算，至体积缩减至一半所经过的时间。膨胀率越大，泡沫沥青与集料的接触就越充分，拌制的泡沫沥青混合料质量就越好。半缩期越长，泡沫越不容易缩减，从而可与集料有较长的时间进行拌和。提高泡沫沥青混合料的质量。所以生产泡沫沥青的关键在于控制使用准确的用水量及获得最佳的膨胀率。泡沫沥青是一种新的沥青混合料冷拌技术．将其用于道路冷再生工程，不仅可以解决传统道路维修价格高、浪费资源和污染环境等问题，而且可以充分利用旧有材料，具有节省能源、不产生污染等环保优势，是经济效益较高的路面修复技术。化学改性：稳定性好，工艺难度大●改性沥青：物理改性：稳定性差，工艺难度小，聚合物较多SBSSBRPE(EVA)3．用途●道路沥青占80%现行●建筑沥青：（防水层）30#以下●水工沥青（水下）：大坝●电缆沥青；防水防潮沥青（水上）●防腐沥青，绝缘沥青,电池封口,碳纤维，旧桥加固等。A级：进口B级：相等于重交通沥青C级：略高于中、轻交通——养护二、沥青加工：1．直馏沥青：常压渣油（原油）——减压渣油含轻组分内，性质较差氧化2．氧化沥青：1即是3.丙烷脱沥青将2氧化氧化丙烷脱三、我国沥青厂家：1、中国石油化工总公司：茂名石化，镇海石化，齐鲁石化，广州石化2、中国石油天然气总公司：辽河石化，兰炼，克拉玛依，胜利炼油厂，独山子炼油厂3、中国海洋石油总公司：中海36-1：盘锦石化，山东滨州集团，江苏泰...
