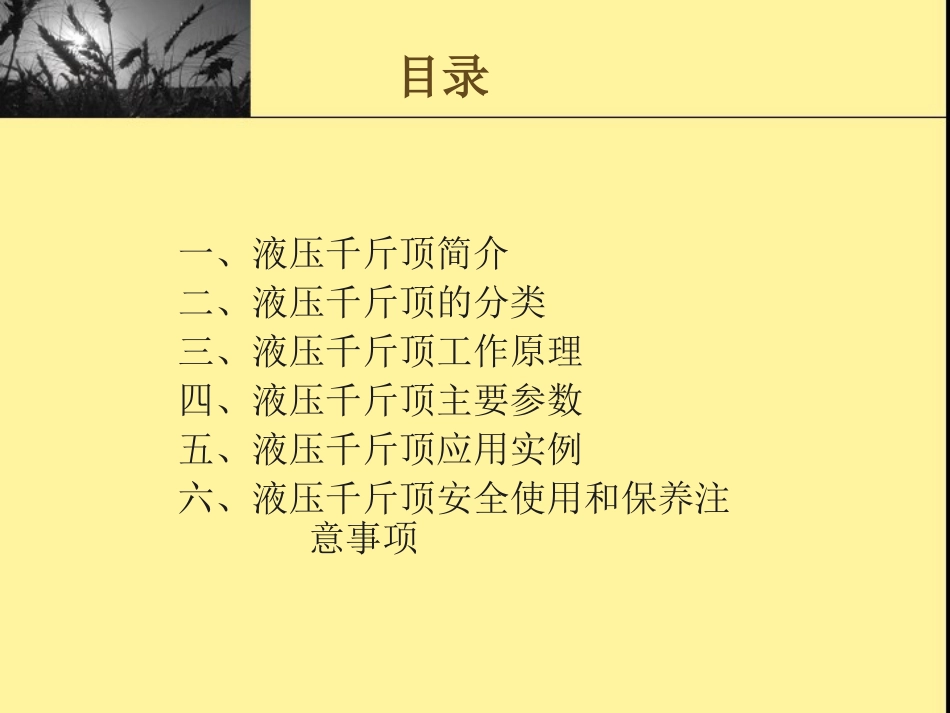

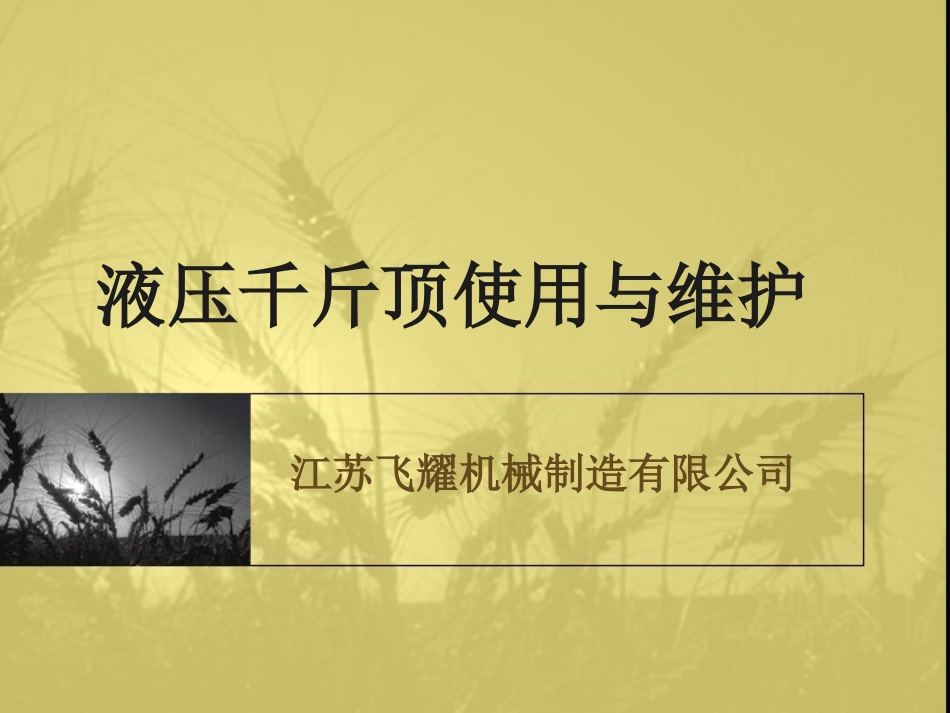

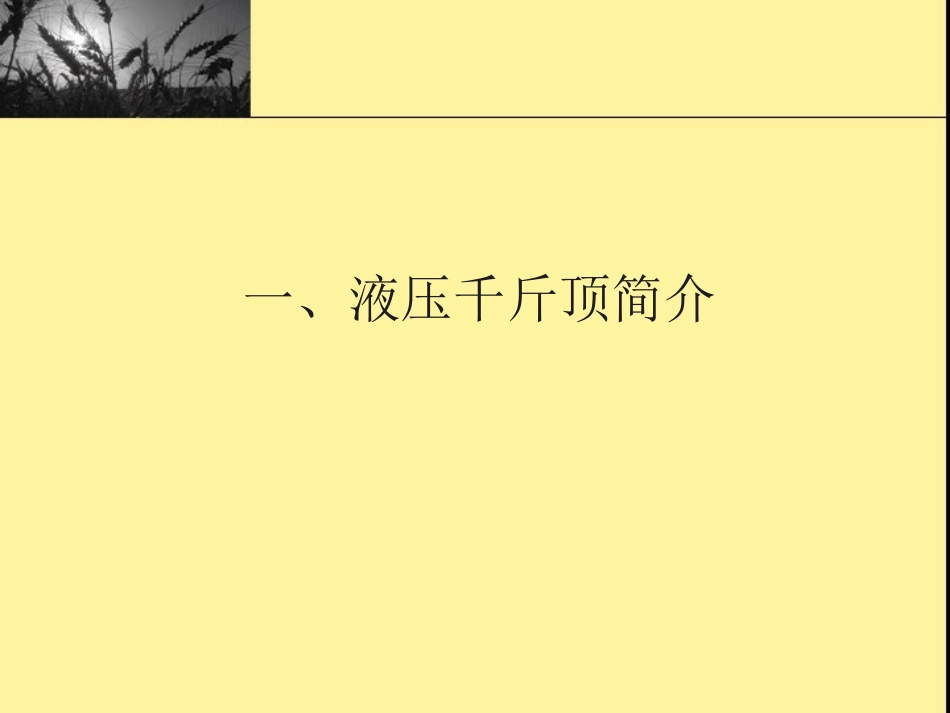

江苏飞耀机械制造有限公司液压千斤顶使用与维护目录一、液压千斤顶简介二、液压千斤顶的分类三、液压千斤顶工作原理四、液压千斤顶主要参数五、液压千斤顶应用实例六、液压千斤顶安全使用和保养注意事项一、液压千斤顶简介液压千斤顶简介液压千斤顶是实现对重物进行举升或推移的基本工具。在重大设备的搬运、安装调试、拆卸修理过程中都会经常得到使用。广泛用于石油化工、钢铁冶金、建筑桥梁、矿山水泥、船舶及重型机械制造等行业。二、液压千斤顶的分类薄型液压千斤顶超薄型液压千斤顶机械式液压千斤顶超低薄型液压千斤顶单作用中空柱塞液压千斤顶双作用中空柱塞液压千斤顶薄型螺母锁定液压千斤顶分体式多级液压千斤顶机械式螺母锁定千斤顶单作用液压千斤顶双作用液压千斤顶爪式液压千斤顶单作用大吨位液压千斤顶双作用大吨位液压千斤顶液压移动式架车机移动式大吨位多级液压千斤顶大吨位同步顶升千斤顶同步液压千斤顶三、液压千斤顶工作原理三、液压千斤顶工作原理一、液压千斤顶工作原理1、液压基础理论（帕斯卡原理）：施加在静止液体任一点的压力，将以同等大小压力向该点所有方向传递。（这意味着当使用多个液压缸时，每个液压缸将按各自的速度推或拉，而这些速度取决于移动负载所需的压力。在液压缸承载能力范围相同的情况下，承载最小载荷的液压缸会首先移动，承载最大载荷的液压缸最后移动。为使液压缸同步运动，以达到载荷在任一点以同一速度被顶升，一定要在系统中使用控制阀或同步顶升系统元件）。2、液压千斤顶传动原理：以油液作为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。3、动力部分－将原动机的机械能转换为油液的压力能（液压能）。例如：液压泵。4、执行部分－将液压泵输入的油液压力能转换为带动工作机构的机械能。例如：液压千斤（液压油缸）、液压马达。5、控制部分－用来控制和调节油液的压力、流量和流动方向。例如：压力控制阀、流量控制阀和方向控制阀。6、辅助部分－将前面三部分连接在一起，组成一个系统，起贮油、过滤、测量和密封等作用。例如：管路和接头、油箱、过滤器、蓄能器、密封件和控制仪表等。二、液压千斤顶技术参数根据顶升载荷和使用空间来选择千斤顶以下参数是非常重要的：本体高度、本体外径、工作行程、额定工作压力、额定载荷（推力、拉力）。•额定载荷(推力)：F＝πR2×P•额定载荷(拉力)：f＝π(R2－r2)×P•R-油缸（活塞）半径r-活塞杆半径P-额定工作压力•例１、已知：额定压力P，额定载荷F，物体重量m，求工作压力p。•p＝m×P÷F•例２、已知：额定压力P，额定载荷F，工作压力p，求物体重量m。•m＝p×F÷P•注意：制造商给出的额定压力，额定载荷与行程都是安全的最高限。施践中最好只使用额定值的８０％。三、液压千斤顶主要类型和结构液压千斤顶种类繁多，大小不一，功能各异，所以结构不尽相同。１、双作用液压千斤顶由油缸、活塞、缸盖、护垫（顶帽或安座）、密封件及接头组成。２、重力复位单作用液压千斤顶由油缸、活塞、缸盖、护垫（顶帽或安座）、密封件及接头组成。３、弹簧复位单作用液压千斤顶由油缸、活塞、缸盖、护垫（顶帽或安座）、弹簧（拉簧或压簧）、密封件及接头组成。4、重力复位单作用薄型液压千斤顶由油缸、活塞、密封件及接头组成。5、弹簧复位单作用薄型液压千斤顶由油缸、活塞、缸盖、弹簧（拉簧或压簧）、密封件及接头组成。６、重力复位单作用螺母自锁式液压千斤顶由油缸、螺杆柱塞、锁紧螺母、密封件及接头组成。７、双作用中空柱塞液压千斤顶由油缸、中空活塞、中空导柱、缸盖、护垫（顶帽或安座）、密封件及接头组成。８、单作用中空柱塞液压千斤顶由油缸、中空活塞、中空导柱、缸盖、压簧、护垫（顶帽或安座）、密封件及接头组成。以上是常用型的八类液压千斤顶，在实际工作中经常接触到。有些油缸底部有安装螺孔或上端有安装外环螺纹，活塞杆端部有内环螺纹供推拉连接使用。液压千斤顶的密封件因设计者的理念不一样而密封形式也不一样。大多数采用Ｏ形密封圈＋挡圈进行密封。任何密封件都应具备耐油、耐酸碱、耐水解、耐高低温、抗磨损、抗挤出性能和回弹...
