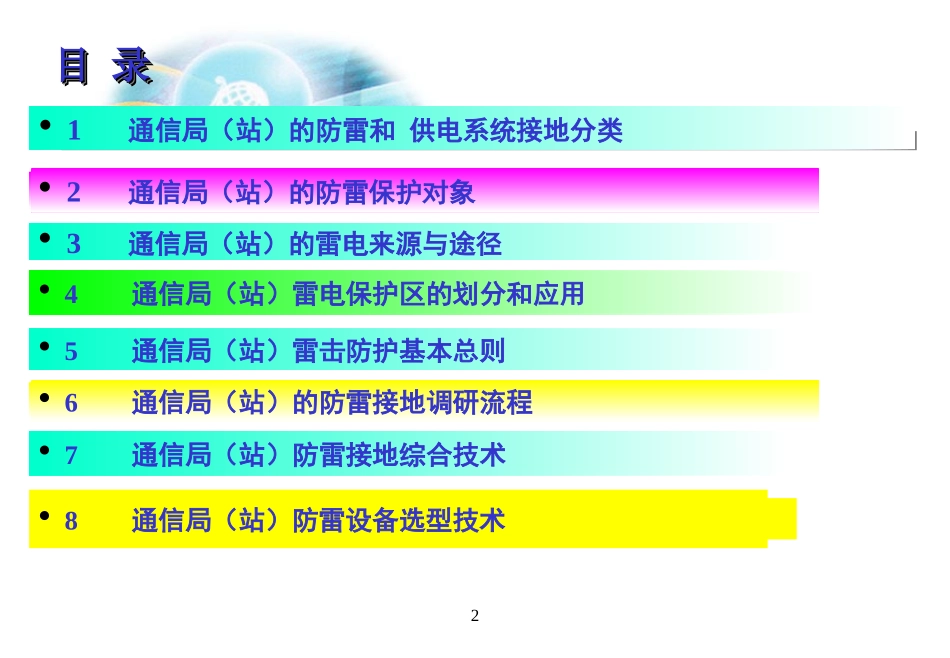

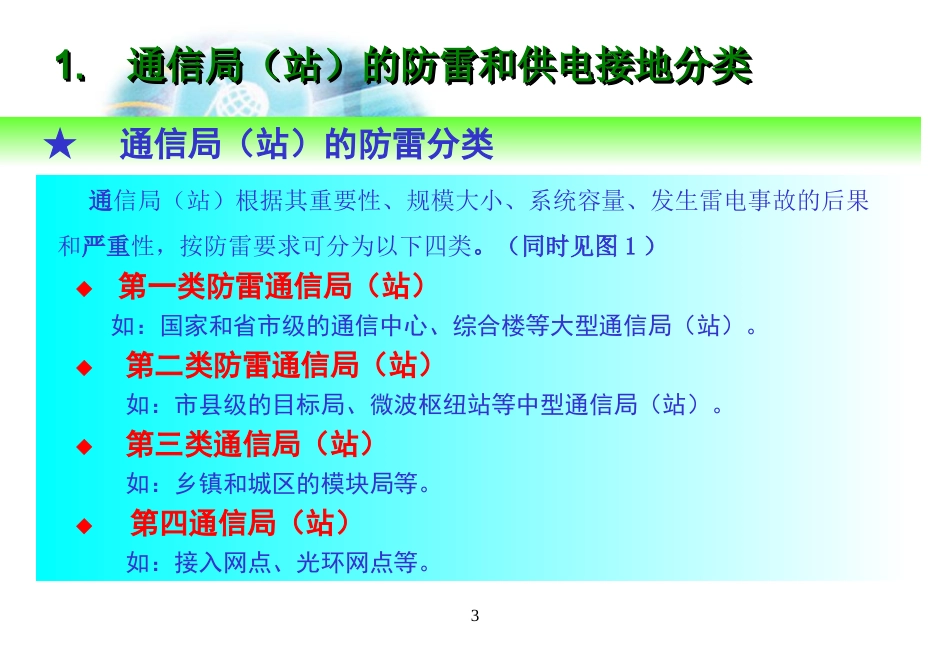

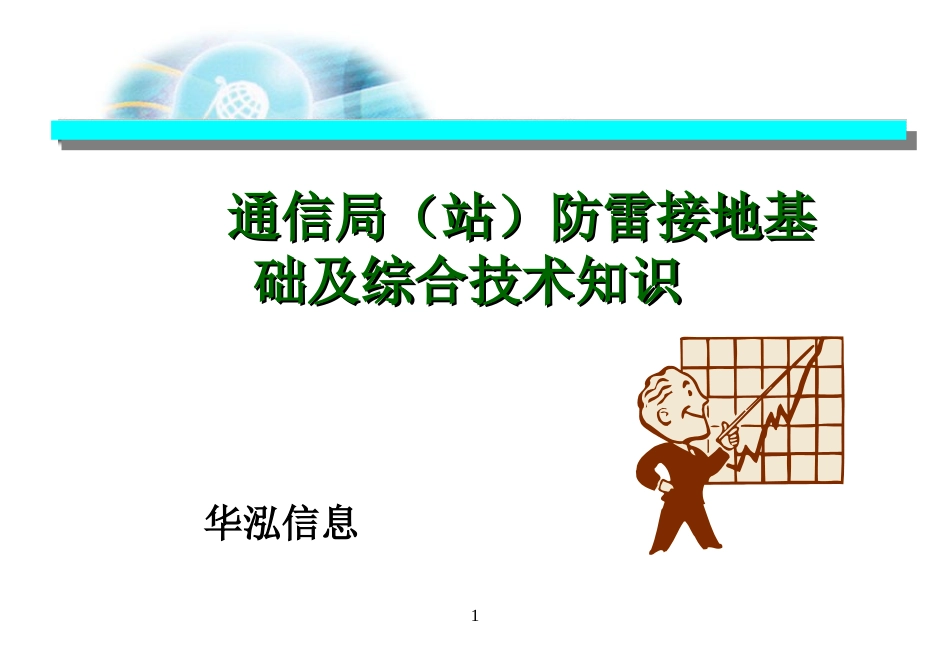

1通信局（站）防雷接地基通信局（站）防雷接地基础及综合技术知识础及综合技术知识华泓信息2目录目录目录目录2通信局（站）的防雷保护对象1通信局（站）的防雷和供电系统接地分类3通信局（站）的雷电来源与途径4通信局（站）雷电保护区的划分和应用5通信局（站）雷击防护基本总则6通信局（站）的防雷接地调研流程7通信局（站）防雷接地综合技术8通信局（站）防雷设备选型技术3通信局（站）根据其重要性、规模大小、系统容量、发生雷电事故的后果和严重性，按防雷要求可分为以下四类。（同时见图1）◆第一类防雷通信局（站）如：国家和省市级的通信中心、综合楼等大型通信局（站）。◆第二类防雷通信局（站）如：市县级的目标局、微波枢纽站等中型通信局（站）。◆第三类通信局（站）如：乡镇和城区的模块局等。◆第四通信局（站）如：接入网点、光环网点等。★通信局（站）的防雷分类1.1.通信局（站）的防雷和供电接地分类通信局（站）的防雷和供电接地分类1.1.通信局（站）的防雷和供电接地分类通信局（站）的防雷和供电接地分类41.1.通信局（站）的防雷和供电接地分类通信局（站）的防雷和供电接地分类1.1.通信局（站）的防雷和供电接地分类通信局（站）的防雷和供电接地分类通信局（站）通信局（站）移动基站微波局站第二类目标局第一类综合通信中心第三类模块局第四类接入网点★图1：通信局（站）的防雷分类图15★图2：通信局（站）的供电接地系统分类1.1.通信局（站）的防雷和供电接地分类通信局（站）的防雷和供电接地分类1.1.通信局（站）的防雷和供电接地分类通信局（站）的防雷和供电接地分类供电系统接地类型TN系统（三相五线制）TT系统（三相四线制）IT系统（三相三线制）TN-S系统TN-C-S系统我国通信局（站）普遍用TN，少量TT图263.3.通信局（站）的雷电来源途径通信局（站）的雷电来源途径图3：雷电的可能来源/途径通信局（站）用户电缆电力/电源线铁塔/避雷针光缆进/出局信号线地电位升图37①天馈线天馈线金属外皮：包括GSM、微波、无线接入等天馈线；②通信铁塔移动基站、微波铁塔等；③用户电缆线特别是乡镇、农村等架空的用户线；④进出局的信号线特别是架空的信号线，如：到移动基站的2M接口传输线；⑤电力/电源线特别是架空电力线。3.3.通信局（站）的雷电来源途径通信局（站）的雷电来源途径8⑥光缆特别是架空光缆：光缆的金属加强芯、光缆外皮的金属铠装层等。⑦与建筑立柱钢筋不绝缘的金属走线架/吊架对与移动基站共址而建电信机房，铁塔上的雷电流可能通过立柱和不绝缘的金属走线架/吊架，窜入到设备中；⑧地电位升（反击）接地电阻较大的局（站）；使用分离地网的局站等；⑨空间电磁场感应如雷电电磁脉冲LEMP，可能在电信机房内的较长连接电缆上感应出较高的过电压，造成设备电接口的损坏。总之：只有针对上述雷电来源，采取合理的防护措施，通信设备才可以得到较好的保护。3.3.通信局（站）的雷电来源途径通信局（站）的雷电来源途径9◆图4：雷电保护区（LPZ）的划分★LPZ0A区：直击雷非防护区。本区内的各类物体均可能遭直接雷击，本区电磁场没有衰减，属于完全暴露的不设防区。★LPZ0B区：直击雷防护区。本区内的各类物体很少能遭直接雷击，但本区电磁场没有衰减，属于充分暴露的直雷击防护区。★LPZ1区：第一屏蔽防护区。本区内的各类物体不可能遭直接雷击，由于建筑屏蔽的措施，本区内的电磁场得到了初步的衰减。★LPZ2区：第二屏蔽防护区。为进一步减小所导引的雷电流或电磁场，而引入的后续防护区。★LPZ3区：第三屏蔽防护区。如需要进一步减小雷电电磁脉冲（LEMP），以保护敏感水平高的设备的后续防护区。4.4.通信局（站）雷电保护区的划分和应用通信局（站）雷电保护区的划分和应用10等电位连接点通信电缆金属设施如水管LPZ0A和LPZ1区的分界旗杆或栅栏天线电力电缆洞（如窗户）LPZ0BLPZ1LPZ2LPZ1和LPZ2区的分界设备LPZ0A图4：雷电保护区（LPZ）的划分LPZ0A区:直击雷非防护区。LPZ0B区：直击雷防护区。LPZ1区：第一屏蔽防护区。LPZ2区：第二屏蔽防护区。LPZ3区：第三屏蔽防护区。114.4.通信局（站）雷电保护区的划分和应用通信局（...
