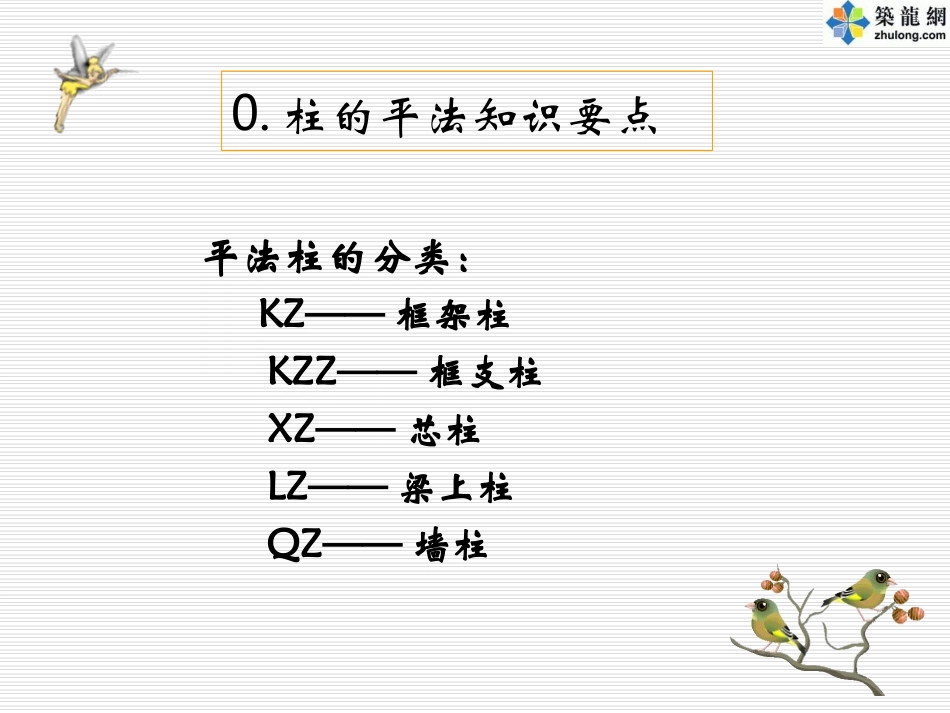

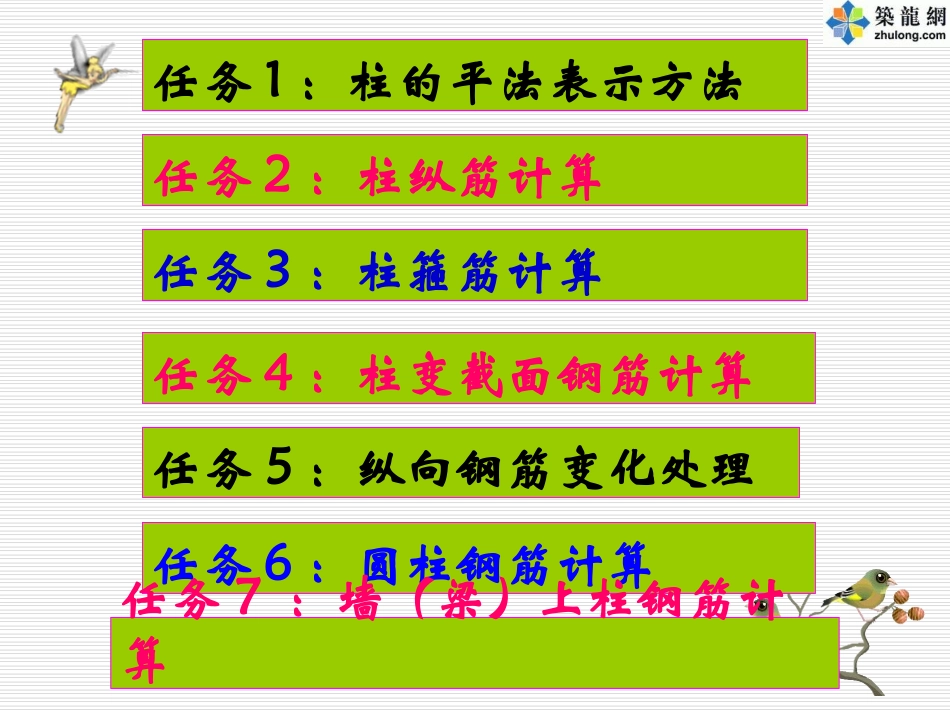

***柱钢筋计算******职院土木工程系任务1：柱的平法表示方法任务2：柱纵筋计算任务3：柱箍筋计算任务4：柱变截面钢筋计算任务6：圆柱钢筋计算任务7：墙（梁）上柱钢筋计算任务5：纵向钢筋变化处理平法柱的分类：KZ——框架柱KZZ——框支柱XZ——芯柱LZ——梁上柱QZ——墙柱0.柱的平法知识要点0.柱的平法知识要点0.柱的平法知识要点06G101-60.柱的平法知识要点0.框架柱的钢筋计算柱的纵筋•基础插筋•中间层纵筋•顶层柱纵筋•柱插筋柱的箍筋•箍筋组合方式•箍筋长度•箍筋根数柱角部附加筋钢筋计算所需参数：1、基础层层高2、柱所在楼层高度3、柱所在楼层位置4、柱所在平面位置5、柱截面尺寸6、节点高度7、搭接形式地下室纵筋首层纵筋标准层纵筋谁是谁的支座柱是梁的支座基础梁是柱的支座梁是板的支座支座内箍筋连续通过，基础板同理屋面15.870412.2703.638.6703.624.4704.21-0.0304.5-1-4.5304.5层号标高（m）层高11、柱的“平法”表示方法、柱的“平法”表示方法::截面注写截面注写1、柱的“平法”表示方法:列表注写KZ1所需要计算的钢筋工程量有哪些？KZ1要计算哪些钢筋量楼层名称构件分类分类细分计算哪些量名称单位基础层无梁筏基基础板厚小于2000基础插筋、箍筋长度、根数、重量基础板厚大于2000有梁筏基基础梁底与基础板底一平基础梁顶与基础板顶一平-1层纵筋、箍筋长度、根数、重量首层中间层顶层中柱边柱角柱2柱子纵筋计算基础插筋长度＝弯折长度a+竖直长度h1+非连接区Hn/3+搭接长度LlE2.1柱子基础插筋计算柱子钢筋所处的环境描述砼标号抗震等级基础保护层柱子保护层C30一级抗震4025柱基础插筋特例1:筏板厚>2m时插筋只伸至板中层筋基础插筋长度＝弯折长度a+竖直长度h/2+非连接区Hn/3+搭接长度LlE基础板厚>2000mm，同时底部、顶部与中部均配置钢筋网，这时柱插筋插至基础板中部支在中层钢筋网上，再弯折。角筋中部筋柱基础插筋特例2:基梁或独基特厚时中部插筋不伸至基底柱基础插筋特例3:梁板式基础层柱插筋基础梁顶与基础板顶相平时---上平下不平2.1、基础插筋长度计算基础插筋长度计算计算方法长度＝弯折长度a+锚固竖直长度h1+非连接区Hn/3+搭接长度LlE计算过程弯折长度a竖直长度h1非连接区Hn/3搭接长度LlE结果1501200-40(4500-700)/31.4LaE1501160126748d公式150+1160+1267+48*25=37773777弯折长度a取值：0.5LaE＝0.5*34*25＝425mm0.6LaE＝0.6*34*25＝510mm0.7LaE＝0.7*34*25＝595mm0.8LaE＝0.8*34*25＝680mmh1（1160mm）大于0.8LaE（680mm），所以，a取6d和150的中的较大值6d＝6*25＝150，a＝150mm基础插筋的计算公式：长度＝弯折长度a+锚固竖直长度h1+非连接区Hn/3+搭接长度其中：绑扎搭接时:若抗震非连接区长度=Hn/3搭接长度=LLE若非震非连接区长度=0搭接长度=LL机械连接或焊接时:若抗震非连接区长度=Hn/3搭接长度=0若非震非连接区长度=500mm搭接长度=0要考虑抗震等级、砼标号、锚固、搭接值基础是柱的支座，在楼层净高Hn要减去节点高（梁高hb)2.1计算柱插筋计算公式小结纵筋长度＝（-1层层高）-（-1层下端非连接区Hn/3）+（1层下端非连接区Hn/3）+（搭接长度LlE）注意：按陈青来著《钢筋混凝土结构平法设计与施工规则》P134图3-5-3：地下框架柱和首层框架柱下端非连接区长度是1/3净高,上端非连接区长度为（1/6净高、500、柱截面长边）取大值2.22.2、地下室（、地下室（-1-1层）柱纵筋计算层）柱纵筋计算03G101-1P3603G101-1P362.3、首层（1层）柱纵筋计算纵筋长度＝首层层高-首层非连接区Hn/3+上层非连接区max(Hn/6，hc，500)+搭接长度LlE纵筋长度＝中间层层高-当前层非连接区+上层非连接区+搭接长度LlE非连接区＝max（1/6Hn、500、Hc）请大家分析3层纵筋的计算公式是否同2层？2.4、中间层柱子主筋长度中柱顶层纵筋的锚固长度为：弯锚（梁高
