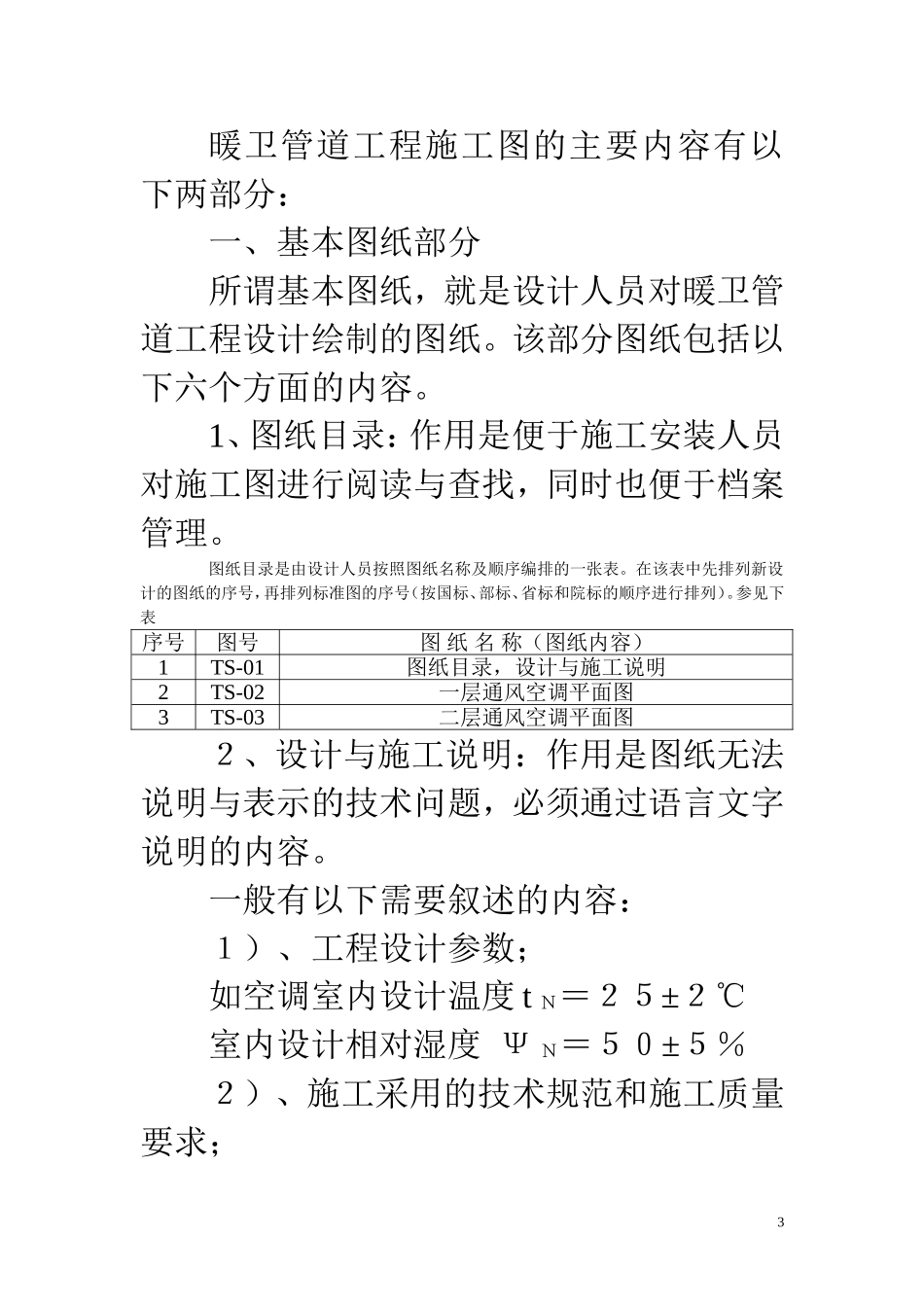

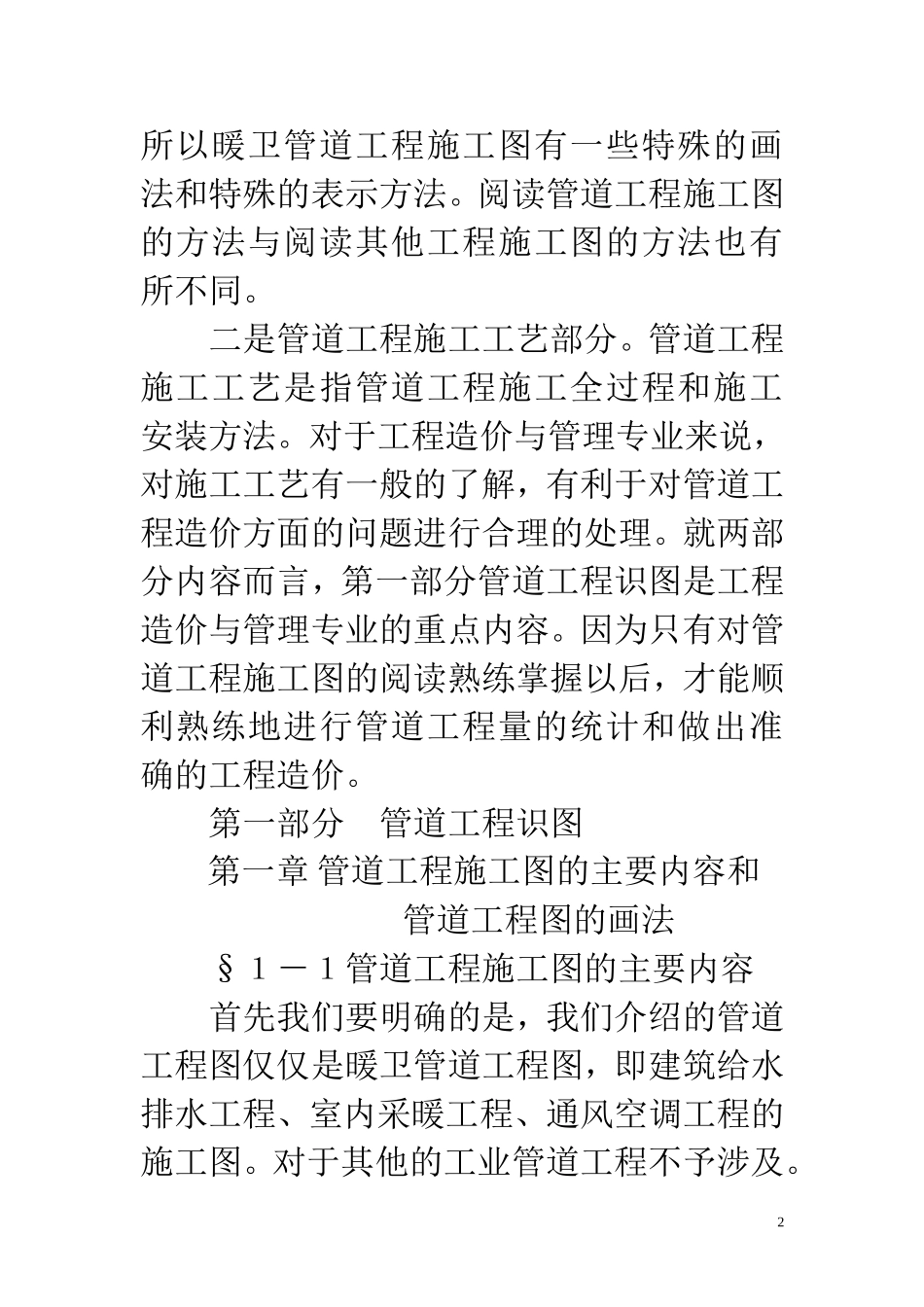

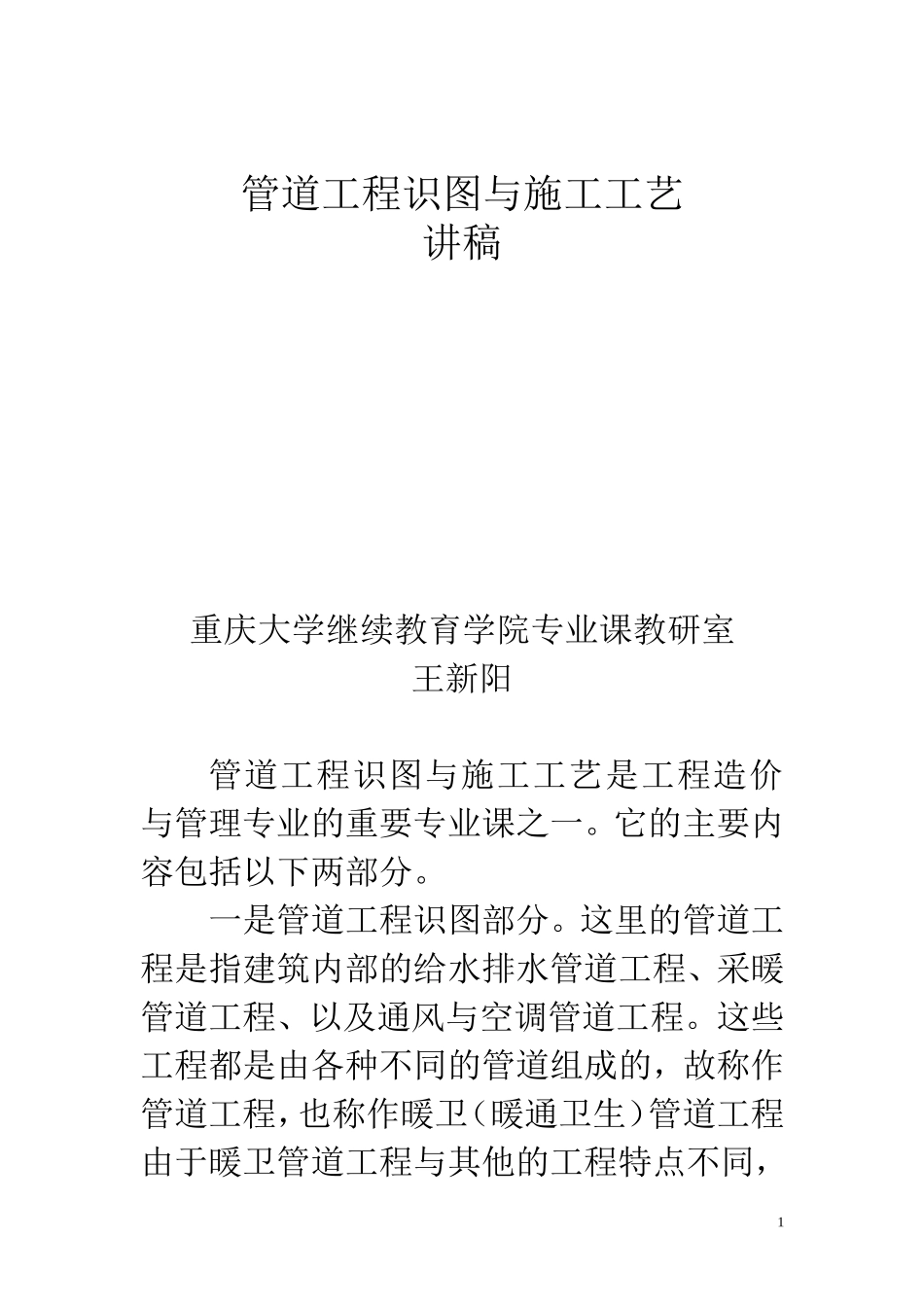

管道工程识图与施工工艺讲稿重庆大学继续教育学院专业课教研室王新阳管道工程识图与施工工艺是工程造价与管理专业的重要专业课之一。它的主要内容包括以下两部分。一是管道工程识图部分。这里的管道工程是指建筑内部的给水排水管道工程、采暖管道工程、以及通风与空调管道工程。这些工程都是由各种不同的管道组成的，故称作管道工程，也称作暖卫（暖通卫生）管道工程由于暖卫管道工程与其他的工程特点不同，1所以暖卫管道工程施工图有一些特殊的画法和特殊的表示方法。阅读管道工程施工图的方法与阅读其他工程施工图的方法也有所不同。二是管道工程施工工艺部分。管道工程施工工艺是指管道工程施工全过程和施工安装方法。对于工程造价与管理专业来说，对施工工艺有一般的了解，有利于对管道工程造价方面的问题进行合理的处理。就两部分内容而言，第一部分管道工程识图是工程造价与管理专业的重点内容。因为只有对管道工程施工图的阅读熟练掌握以后，才能顺利熟练地进行管道工程量的统计和做出准确的工程造价。第一部分管道工程识图第一章管道工程施工图的主要内容和管道工程图的画法§１－１管道工程施工图的主要内容首先我们要明确的是，我们介绍的管道工程图仅仅是暖卫管道工程图，即建筑给水排水工程、室内采暖工程、通风空调工程的施工图。对于其他的工业管道工程不予涉及。2暖卫管道工程施工图的主要内容有以下两部分：一、基本图纸部分所谓基本图纸，就是设计人员对暖卫管道工程设计绘制的图纸。该部分图纸包括以下六个方面的内容。1、图纸目录：作用是便于施工安装人员对施工图进行阅读与查找，同时也便于档案管理。图纸目录是由设计人员按照图纸名称及顺序编排的一张表。在该表中先排列新设计的图纸的序号，再排列标准图的序号（按国标、部标、省标和院标的顺序进行排列）。参见下表序号图号图纸名称（图纸内容）1TS-01图纸目录，设计与施工说明2TS-02一层通风空调平面图3TS-03二层通风空调平面图２、设计与施工说明：作用是图纸无法说明与表示的技术问题，必须通过语言文字说明的内容。一般有以下需要叙述的内容：１）、工程设计参数；如空调室内设计温度tＮ＝２５±２℃室内设计相对湿度ΨＮ＝５０±５％２）、施工采用的技术规范和施工质量要求；3３）、系统运行控制顺序；４）、系统压力实验参数及要求；５）、管道与设备的连接方法；６）、系统保温要求、以及所选用的保温材料种类和保温厚度；７）、系统所选用的管材及连接方法；８）、设备减振方法及减振材料（设备）的选用。３、主要设备及材料表：作用是便于工程施工备料要说明的是，该表所例的设备与材料不能作为工程预算的完全依据，因为管道工程施工还涉及到许多辅助材料，另外该表所例的设备材料也不一定完备。表的形式参见下表设备及材料表序号设备及材料名称型号规格及参数单位数量重量kg备注1冷水机组LB75－ＰQ0＝879kwL0=151m3/hL=188m3/hN=180kw台２85002柜式空调器BFL35（8排）Q0＝326kwL=35000m3/hP=630PaN=7.5*2Kw台２18003表中序号就是对应施工图中设备的编号。4４、平面图：作用是表示暖卫管道工程图中的设备、管道在平面图上的布置及走向，以及管道的坡度坡向、管径的大小等。平面图上具体要画的内容及所用的线型是１）、与暖卫管道工程有关的建筑轮廓及主要尺寸，用细线条绘制；２）、暖卫管道工程中的管道在平面上的布置及走向，单线绘制的水管用粗线条绘制，双线绘制的风管用中粗线条绘制；３）、暖卫管道工程中的设备在平面图上的布置，用中粗线条按比例绘制；４）、管道及设备在平面上的定位尺寸，用细线条按规定标注；５）、各管段管径的标注，用数字按规定标注。５、系统图（或工艺流程图）：作用是表示管道、设备在三维空间的布置及走向。系统图要以轴侧图（正等侧或斜等侧）的方式绘制，这种图完全反应了暖卫管道工程的管路系统与设备在三维空间的相对位置及走向；同时从系统图中完全可以看清楚5流体在管道与设备中的流动路线，以及每根水平管道及设备的安装标高。所以在暖卫管道工程施工图中该图一般是必不可少的。由于管道工程系统图一般都是比较复杂难画，所以在有些管道工程施工图中...
