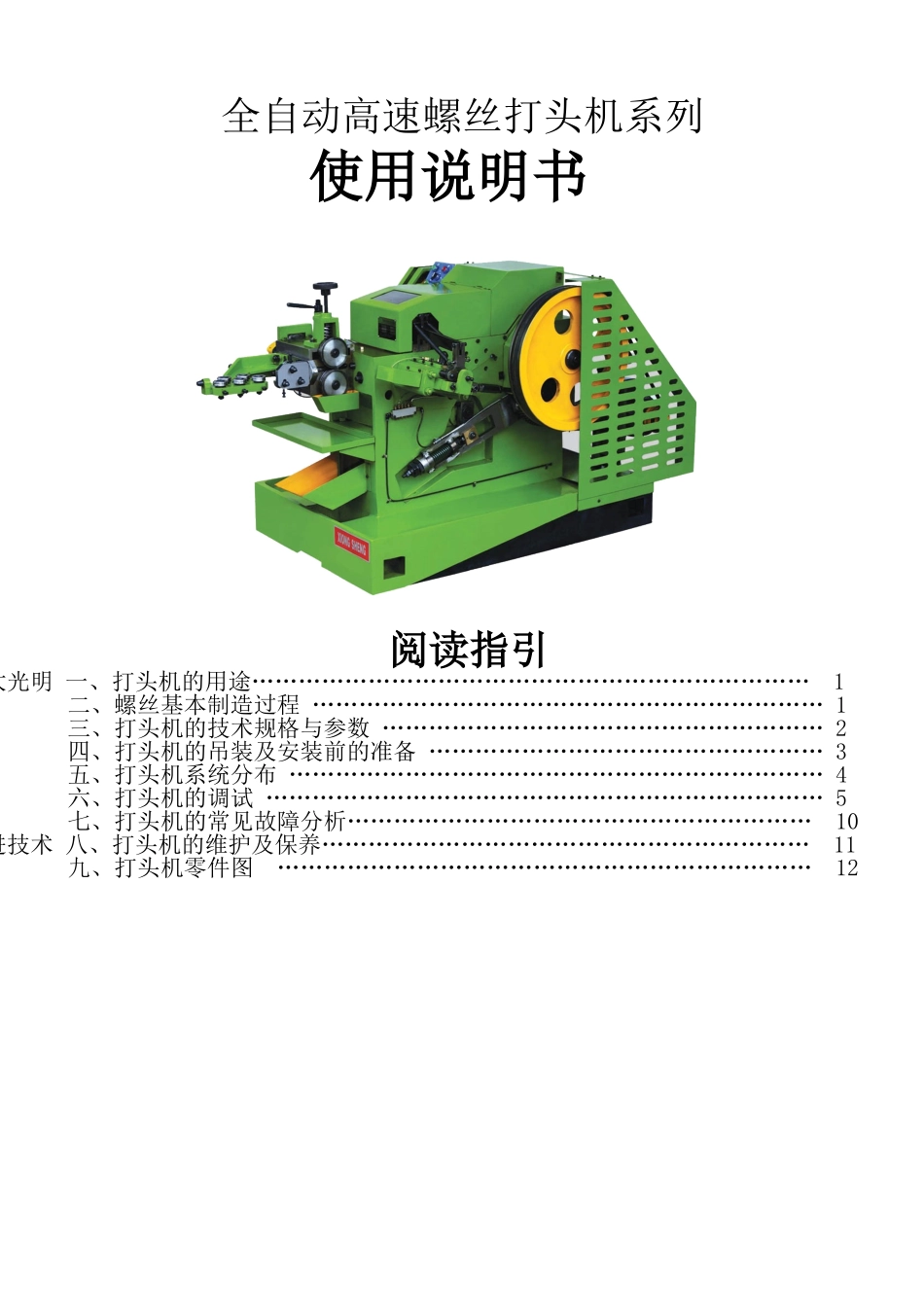

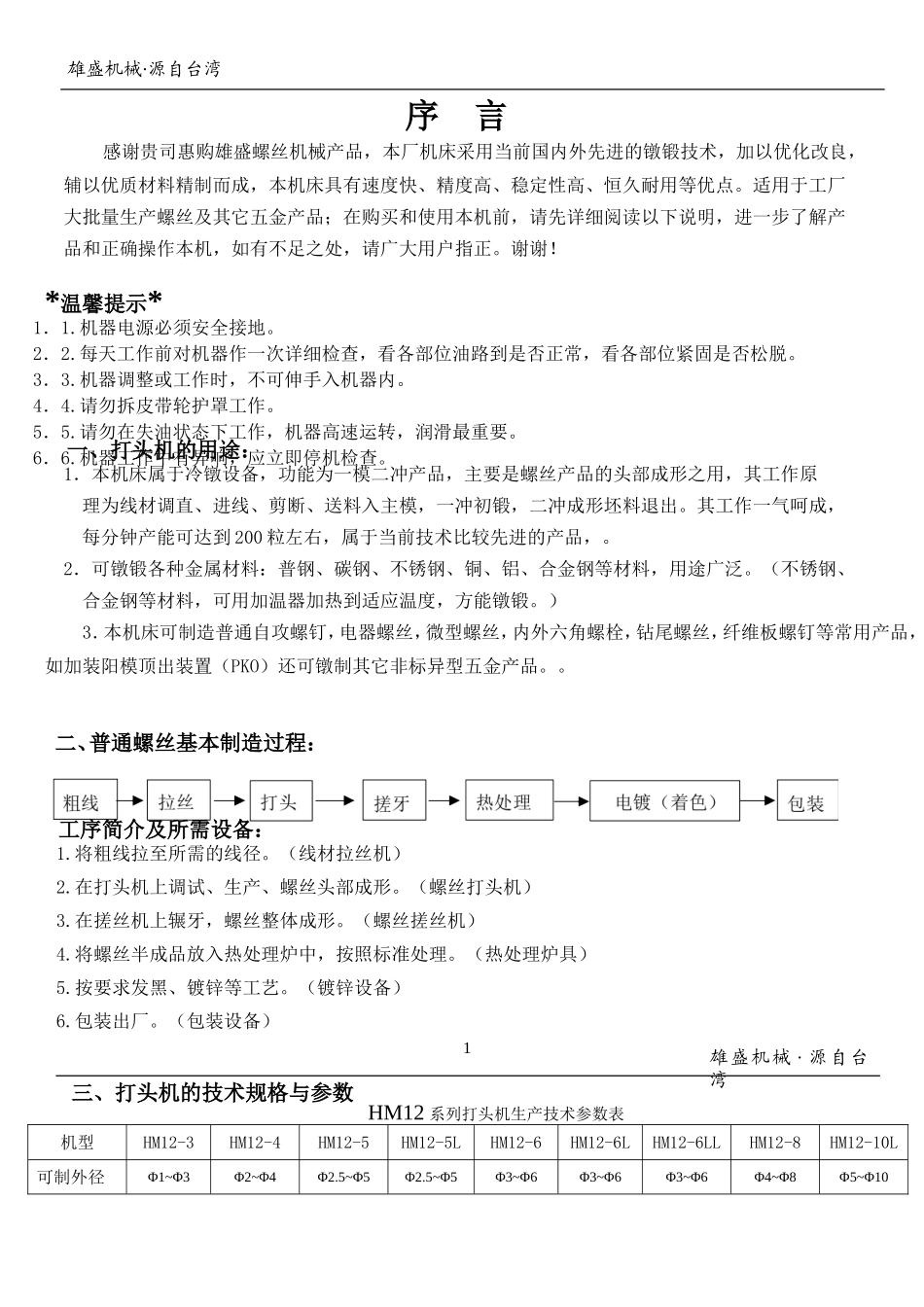

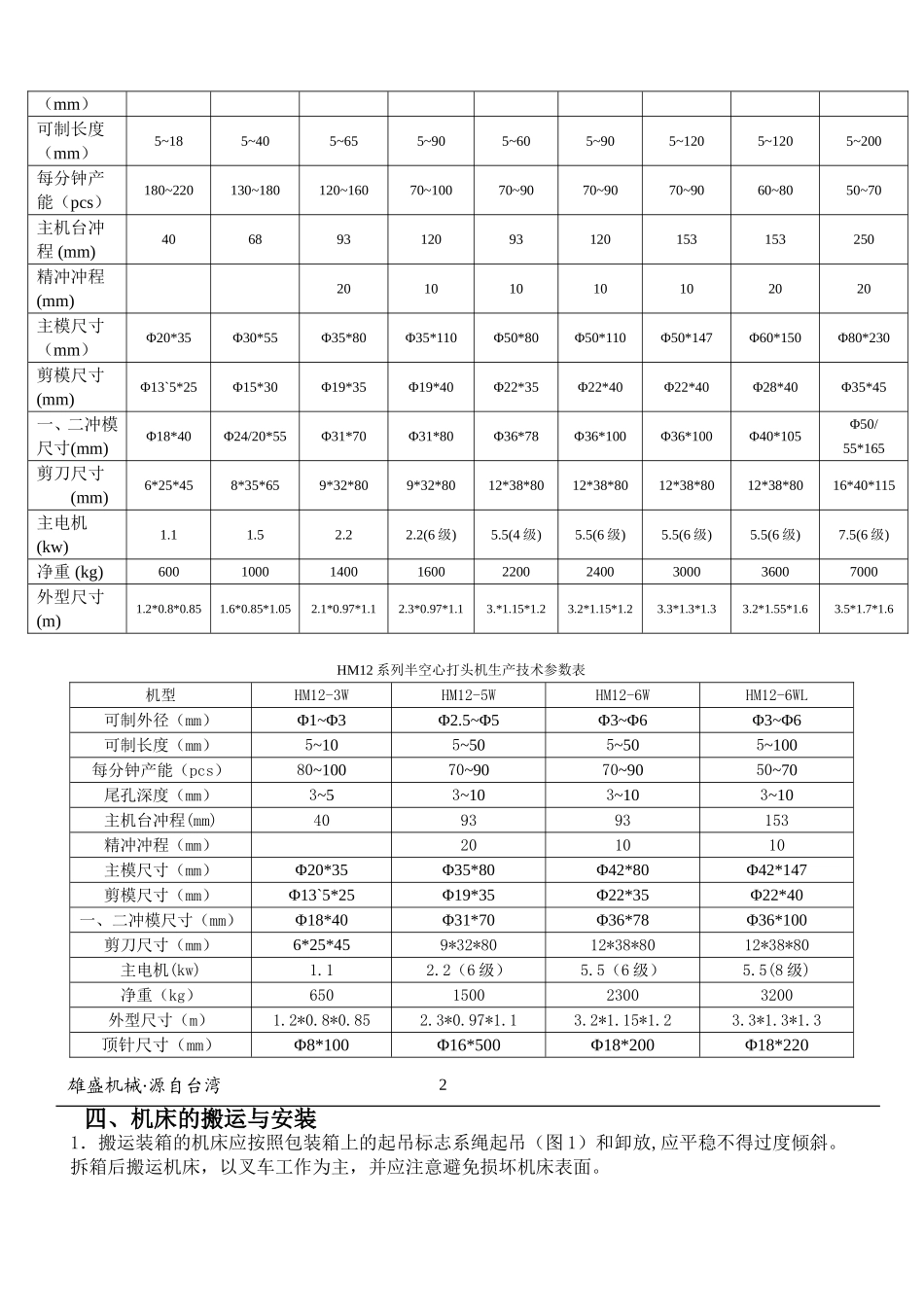

全自动高速螺丝打头机系列使用说明书阅读指引大光明一、打头机的用途………………………………………………………………1二、螺丝基本制造过程…………………………………………………………1三、打头机的技术规格与参数…………………………………………………2四、打头机的吊装及安装前的准备……………………………………………3五、打头机系统分布……………………………………………………………4六、打头机的调试………………………………………………………………5七、打头机的常见故障分析……………………………………………………10进技术八、打头机的维护及保养………………………………………………………11九、打头机零件图……………………………………………………………12雄盛机械·源自台湾*温馨提示*1．1.机器电源必须安全接地。2．2.每天工作前对机器作一次详细检查，看各部位油路到是否正常，看各部位紧固是否松脱。3．3.机器调整或工作时，不可伸手入机器内。4．4.请勿拆皮带轮护罩工作。5．5.请勿在失油状态下工作，机器高速运转，润滑最重要。6．6.机器工作中有异响，应立即停机检查。二、普通螺丝基本制造过程：序言感谢贵司惠购雄盛螺丝机械产品，本厂机床采用当前国内外先进的镦锻技术，加以优化改良，辅以优质材料精制而成，本机床具有速度快、精度高、稳定性高、恒久耐用等优点。适用于工厂大批量生产螺丝及其它五金产品；在购买和使用本机前，请先详细阅读以下说明，进一步了解产品和正确操作本机，如有不足之处，请广大用户指正。谢谢！一、打头机的用途：1．本机床属于冷镦设备，功能为一模二冲产品，主要是螺丝产品的头部成形之用，其工作原理为线材调直、进线、剪断、送料入主模，一冲初锻，二冲成形坯料退出。其工作一气呵成，每分钟产能可达到200粒左右，属于当前技术比较先进的产品，。2．可镦锻各种金属材料：普钢、碳钢、不锈钢、铜、铝、合金钢等材料，用途广泛。（不锈钢、合金钢等材料，可用加温器加热到适应温度，方能镦锻。）3．本机床可制造普通自攻螺钉，电器螺丝，微型螺丝，内外六角螺栓，钻尾螺丝，纤维板螺钉等常用产品，如加装阳模顶出装置（PKO）还可镦制其它非标异型五金产品。。工序简介及所需设备：1.将粗线拉至所需的线径。（线材拉丝机）2.在打头机上调试、生产、螺丝头部成形。（螺丝打头机）3.在搓丝机上辗牙，螺丝整体成形。（螺丝搓丝机）4.将螺丝半成品放入热处理炉中，按照标准处理。（热处理炉具）5.按要求发黑、镀锌等工艺。（镀锌设备）6.包装出厂。（包装设备）HM12系列打头机生产技术参数表机型HM12-3HM12-4HM12-5HM12-5LHM12-6HM12-6LHM12-6LLHM12-8HM12-10L可制外径Φ1~Φ3Φ2~Φ4Φ2.5~Φ5Φ2.5~Φ5Φ3~Φ6Φ3~Φ6Φ3~Φ6Φ4~Φ8Φ5~Φ10三、打头机的技术规格与参数雄盛机械·源自台湾1雄盛机械·源自台湾（mm）可制长度（mm）5~185~405~655~905~605~905~1205~1205~200每分钟产能（pcs）180~220130~180120~16070~10070~9070~9070~9060~8050~70主机台冲程(mm)40689312093120153153250精冲冲程(mm)20101010102020主模尺寸（mm）Φ20*35Φ30*55Φ35*80Φ35*110Φ50*80Φ50*110Φ50*147Φ60*150Φ80*230剪模尺寸(mm)Φ13`5*25Φ15*30Φ19*35Φ19*40Φ22*35Φ22*40Φ22*40Φ28*40Φ35*45一、二冲模尺寸(mm)Φ18*40Φ24/20*55Φ31*70Φ31*80Φ36*78Φ36*100Φ36*100Φ40*105Φ50/55*165剪刀尺寸(mm)6*25*458*35*659*32*809*32*8012*38*8012*38*8012*38*8012*38*8016*40*115主电机(kw)1.11.52.22.2(6级)5.5(4级)5.5(6级)5.5(6级)5.5(6级)7.5(6级)净重(kg)60010001400160022002400300036007000外型尺寸(m)1.2*0.8*0.851.6*0.85*1.052.1*0.97*1.12.3*0.97*1.13.*1.15*1.23.2*1.15*1.23.3*1.3*1.33.2*1.55*1.63.5*1.7*1.6HM12系列半空心打头机生产技术参数表机型HM12-3WHM12-5WHM12-6WHM12-6WL可制外径（mm）Φ1~Φ3Φ2.5~Φ5Φ3~Φ6Φ3~Φ6可制长度（mm）5~105~505~505~100每分钟产能（pcs）80~10070~9070~9050~70尾孔深度（mm）3~53~103~103~10主机台冲程(mm)409393153精冲冲程（mm）201010主模尺寸（mm）Φ20*35Φ...
