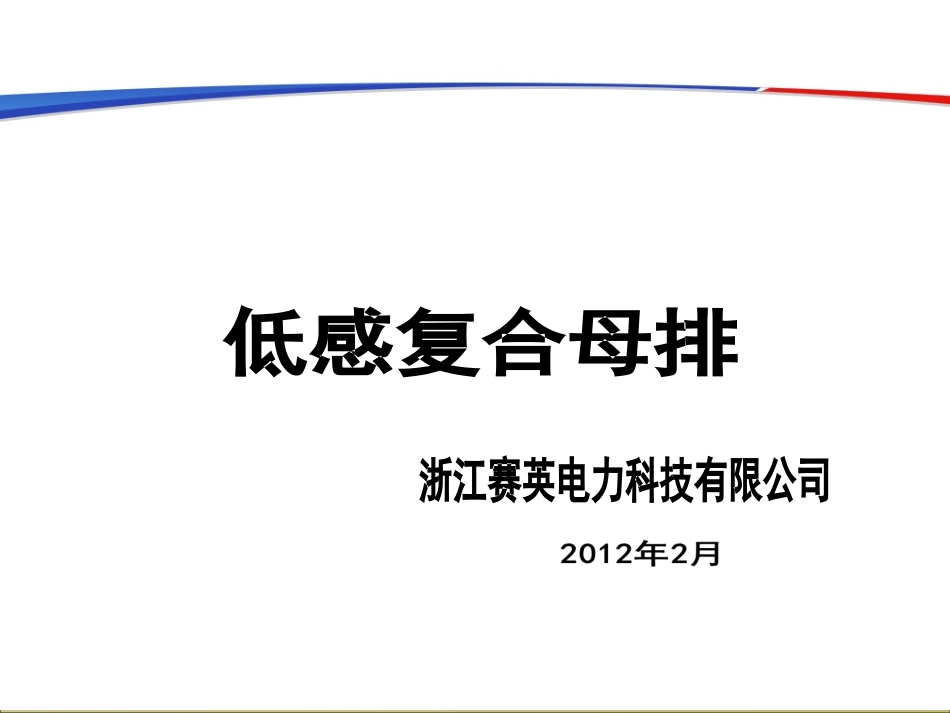

复合母排介绍VIP专享VIP免费

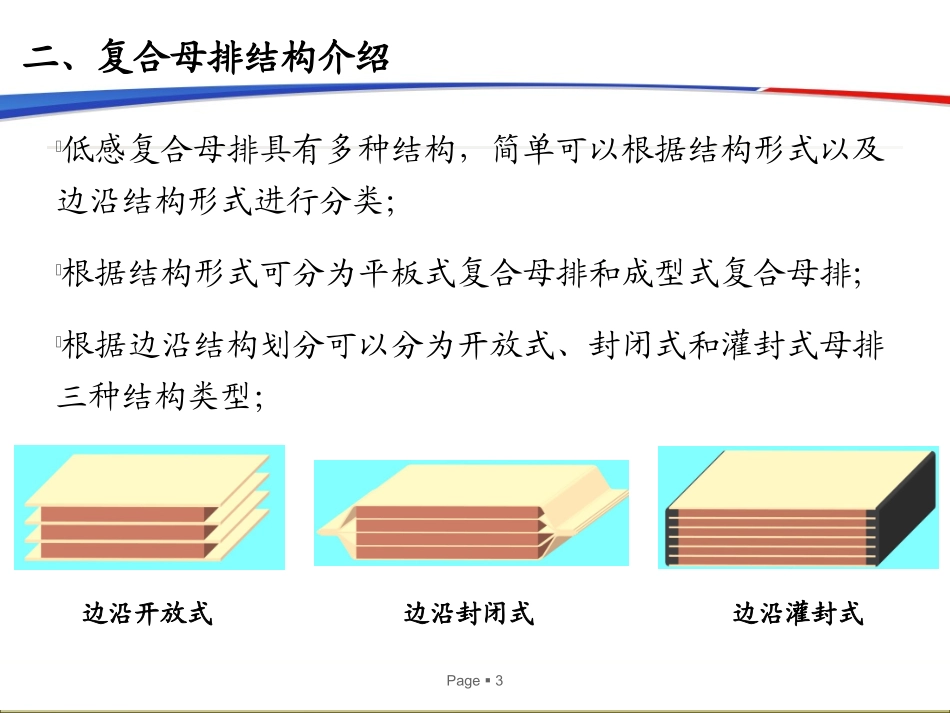

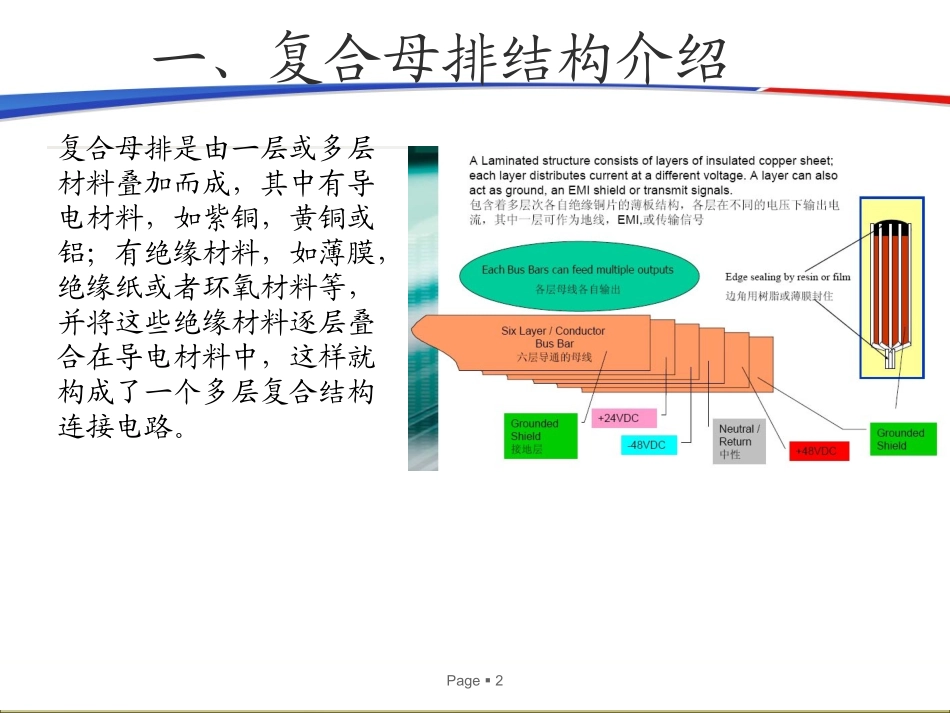

一、复合母排结构介绍复合母排是由一层或多层材料叠加而成，其中有导电材料，如紫铜，黄铜或铝；有绝缘材料，如薄膜，绝缘纸或者环氧材料等，并将这些绝缘材料逐层叠合在导电材料中，这样就构成了一个多层复合结构连接电路。Page2低感复合母排具有多种结构，简单可以根据结构形式以及边沿结构形式进行分类；根据结构形式可分为平板式复合母排和成型式复合母排；根据边沿结构划分可以分为开放式、封闭式和灌封式母排三种结构类型；Page3二、复合母排结构介绍边沿开放式边沿封闭式边沿灌封式Page4复合母排边沿结构选择表:二、复合母排结构介绍边沿开放式边沿闭合式边沿灌封式建议不建议建议不建议建议不建议清洁环境●●●污染环境●●●爬电距离●●●电气间隙●●●边沿尺寸●●●成本●●●Page5三、复合母排性能特点最少的杂散电感，降低尖峰电压、提高系统的可靠性、安全性；杂散电感（寄生电感）导致的尖峰电压：IGBT通、断时能量聚集造成电压突变；低感母排独特的平面平行设计，将杂散电感减到最低。在电流大小相同方向相反的正负连接复合母排上由于流过母线上的正负电流方向相反，从而抵消了线路上的差模杂散电感。低阻抗、互感和自感量，发热最少；阻抗最大的是圆形导体，最小的是平板形导体。减少阻抗相对地就会降低阻值和功率损失。复合母排大面积、小距离的特点，自感最小。Page6三、复合母排性能特点增强抗干扰能力，提高可靠性杂讯大多是由开关动作或者是静态功率转换器等干扰所造成，当这些干扰与正常讯号重叠在一起时，器材元件是无法分辨的，因为正常讯号也是以通模的状态存在。平板母排的杂讯远低于电缆。改善散热特性；散热：复合低感母排是平面且平行设计表面积增大连接集中，便于作散热设计。Page7结构紧凑，便于模块化设计；结构模块化，总体成本降低；每层导体面积最大化，层与层之间的距离最小化，结构紧凑，模块小型化；安装防错能力强，减少配线错误；安装效率高；三、复合母排性能特点能源：能源转换、分配传输通讯：基站、转换系统、路由器、背板计算机：服务器、超级计算机功率变换：电源系统、变流器工业：电机驱动与控制、机械装配、测试装备交通：轨道交通装备、混合动力车辆航空航天：卫星系统、航天器、空间站军工：潜水艇、雷达系统、导弹系统Page8四、复合母排应用领域轨道交通装备电力通讯设备工业仪表自动化装备船舶、军工装备风力发电电动汽车Page9五、生产工艺能力层压标准加工尺寸2000×1000mm，可扩展;模具冲压电镀锡、镍、银环氧灌封绝缘粉末喷涂Page10六、检测能力基本检测能力：绝缘耐压局部放电测量尺寸测量镀层厚度测量耐压测试精度0.01mA能力：0-20KVAC/DC局放测试精度：0.01pc能力：0-25KV/ACX-RAY荧光测厚仪测量项点：锡、镍、金、银精度：±5%Page11七、型式试验能力温度循环温升试验振动与冲击湿热循环盐雾试验Page12八、部分产品展示Page13九、工作流程客户文件资料，三天内作出回复技术沟通报价内部方案评审DFMEA工程图纸设计试制样品（PFMEA）、样品评审（FAI）内部批量生产前阶段评审小批量试制后评审Page14十、技术交流方式一:客户提供图纸资料，我们负责制造。方式二:客户提供方案、技术要求，我们负责辅助设计、制造方式三:客户提出技术要求，我们负责研发、设计、制造Page15谢谢！
