日钢工艺流程及产品简介VIP免费

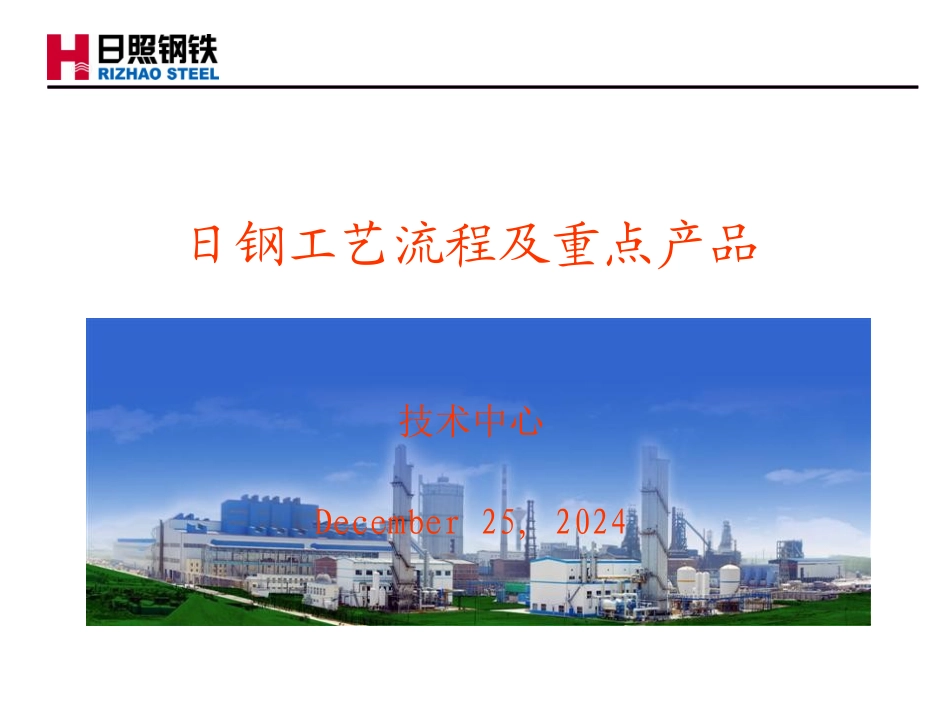

日钢工艺流程及重点产品技术中心December25,2024目录钢铁冶炼工艺过程1、日钢主流程工艺及设备2、日钢产品3、日钢重点品种介绍一、日照钢铁主流程工艺设备日照钢铁生产工艺流程总图一、日照钢铁主流程工艺设备1、烧结工序烧结主要设备情况目前日钢有13台烧结机，年生产能力为3200万吨（60和75m2年底淘汰），具体如下：序号主要设备型号数量单位1烧结机60m22台2烧结机75m21台3烧结机90m22台4烧结机180m26台5烧结机360m22台6烧结机600m22台合计：15台一、日照钢铁主流程工艺设备2、炼铁工序炼铁主要设备概况目前日钢有炼铁高炉16座，目前年产量1400万吨，正在陆续扩容改造，届时产能将达到1900万吨序号主要设备容积数量单位11-2号高炉660m22座23-4号高炉530m22座35-6号高炉820m22座47-16号高炉1080m210座合计：16座以上16座高炉中1-6、15、16号高炉为第一炼铁厂管理，生产铁水主供一炼钢；其他高炉为第二炼铁厂管理，铁水主供二炼钢。一、日照钢铁主流程工艺设备3、炼钢主要设备及工艺3.1炼钢工序概况炼钢工序包括第一炼钢厂、第二炼钢厂，共8座转炉，10条连铸生产线。其中一炼钢有公称容量60t的顶底复吹转炉4座，LF精炼炉1座，方坯连铸机4台；二炼钢有公称容量120t和140t的顶底复吹转炉各2座，LF精炼炉5座，RH真空精炼炉1座，板坯连铸机6台。年产钢1360万吨。炼钢是铁水经过一系列复杂的氧化还原，去除内部各种杂质，并凝固成为一定形状的坯料的过程。一、日照钢铁主流程工艺设备3.2炼钢主要设备第一炼钢厂有脱硫站1座，600T混铁炉2座，公称容量60T的顶底复吹转炉4座，配套60T钢包精炼炉（LF炉）3座，5机5流大方坯连铸机1台，6机6流小方坯连铸机3台。第二炼钢厂有双工位脱硫站2座，公称容量120T顶底复吹转炉4座（扩容后两座公称容量为140T），配套120T钢包精炼炉5座，真空循环脱气炉（RH炉）1座，1540mm板坯连铸机2台，1730mm板坯连铸机1台，2050mm板坯连铸机2台。一、日照钢铁主流程工艺设备3.3炼钢主要工艺流程混铁炉铁水罐地下料仓皮带及炉顶料仓称量和下料系统铁合金料仓称量系统顶吹氧气转炉辅助散状料仓溜槽钢水罐渣罐炉渣跨钢包吹氩喂丝烟囱排放热泼烟罩连铸中间罐高速结晶器二次冷却推钢机冷却降温冷床出坯辊道高炉铁水造渣剂铁合金称量系统造渣剂废钢、铁吹氧吹氮煤气煤气沉淀澄清钢坯钢渣烧结转炉煤气回收系统回收煤气二次烟气铁水包煤气柜轧钢一、日照钢铁主流程工艺设备一、日照钢铁主流程工艺设备3.4炼钢工艺概况炼钢基本任务：脱碳、脱磷、脱硫、脱氧，去除有害气体和非金属夹杂物，提高温度和调整成分。归纳为：“四脱”、“二去”、“二调整”。主要技术手段：供氧、造渣、升温、加脱氧剂、合金化作业。炼钢工艺（一炼钢）：1-3#炉区铁水兑入600T混铁炉均匀成分。供4#炉铁水进入预处理工位，进行扒渣、铁水预脱硫处理。铁水兑入60T转炉，转炉工序根据铁水成分、温度配加部分冷料（废钢、铁块、自循环）供氧吹炼。经过系列氧化反应脱除C、P、S等元素后，钢水进行脱氧和配加合金，然后根据需要经过LF精炼处理，后到连铸机浇注成为钢坯。炼钢工艺（二炼钢）：二炼铁铁水经倒罐站倒罐后进入预处理工位，进行扒渣、预脱硫处理。经处理的铁水兑入120T转炉进行供氧吹炼。经测温取样达到要求的钢水进行脱氧和配加合金，然后根据需要经过LF精炼或RH精炼处理，后到板坯连铸机浇注成为板坯。炼钢用到的辅料：活性石灰、轻烧白云石、轻烧镁球、烧结矿等。所用到的脱氧及合金化材料主要有：增碳剂、钢芯铝、铝锰铁、硅钙钡、复合脱氧剂及各类包芯线、合金（硅铁、硅锰、中碳锰铁、高碳锰铁、铌铁等）等。一、日照钢铁主流程工艺设备4、轧钢主要工艺及概况日钢目前有型钢厂、棒线厂、1580带钢厂和2150带钢厂4个轧钢厂。4.1型钢厂主要工艺流程：加热炉高压水除鳞切头剪开坯机热钢坯混合煤气连轧机组分段剪/锯冷床矫直机冷锯打捆机码垛台称重/收集成品库一、日照钢铁主流程工艺设备型钢厂主要工艺概况：H型钢厂有H型钢生产线1条，可生产H型钢、工字钢、槽钢三大系列52种规格，年产能130万吨。H型钢生产线包括侧进侧出空、煤气双蓄热式步进梁加热炉2座、1架可逆式开坯机、1...
