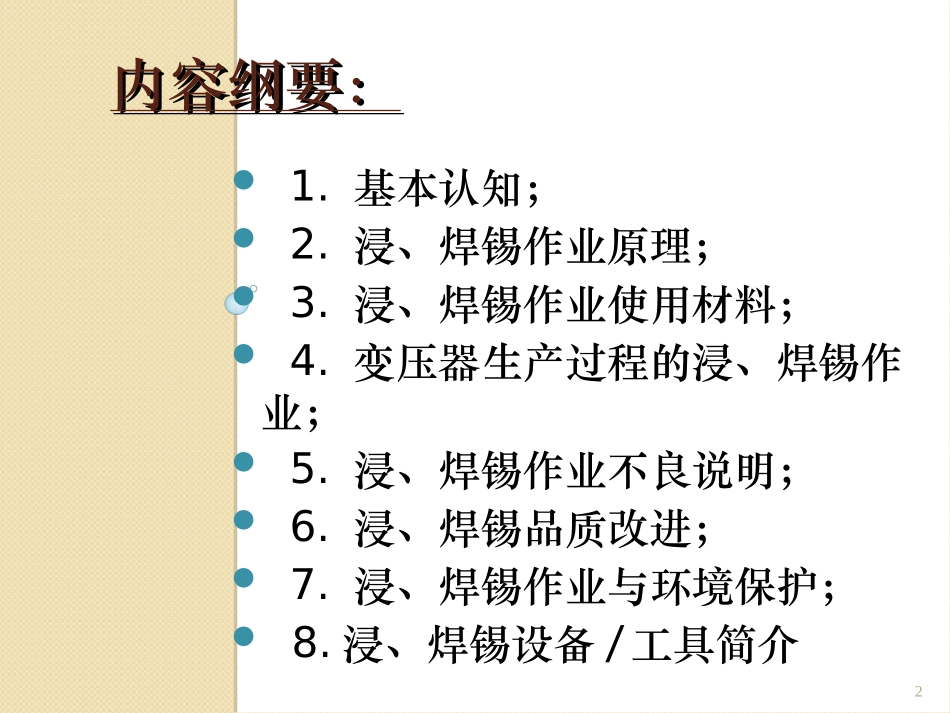

1永诚电子有限公司永诚电子有限公司制造课制造课作成:陈超2011-Jan-20浸、焊锡作业浸、焊锡作业培训教材培训教材2内容纲要:内容纲要:1.基本认知;2.浸、焊锡作业原理;3.浸、焊锡作业使用材料;4.变压器生产过程的浸、焊锡作业;5.浸、焊锡作业不良说明;6.浸、焊锡品质改进;7.浸、焊锡作业与环境保护;8.浸、焊锡设备/工具简介31.1.基本认知:基本认知:正確的錫銲方法,不但能省時,還可防止空氣污染。銲錫作為連接零件及電之傳導和散熱之用,不用作力的支撐點。品質是建立在製造過程中,而非經由事後之品管及修護而得到,品質靠直接作業人員達到是最直接了當和經濟的方法,而非品管修護及工程人員事後的維護。銲接是一門技能的藝術,其趣味性涵蘊在各位對銲接工作的注意上,有人說一位銲接技術優良的鍚工當稱之為金屬的藝術家。4一般電子机器系統的故障,根据统计有高达百分之九十是出于人为的因素,为了增进品质,降低不良率,希望工作人员对焊接的基本技术有所认识及掌握。一个焊接作业的初学者,于最初犯下的错误,將影响到以后投向工作上演变成严重习惯性的错误,一旦根深蒂固則难以纠正,故在学习的初期,应严格的要求作业者按照正确的操作步驟來实习训练。52.2.浸、焊锡作业基本原理:浸、焊锡作业基本原理:焊锡的定义:当对于二金属进行焊接时,金属物件本身并不融合,而是依靠熔点低于摄氏327度的焊料「錫合金」,由于毛細管的作用使其完全充塞于金属接合面间,使工作物相互牢结在一起的方法,即称为“焊锡”。因其施焊熔融温度低,故又称为「软焊」。所以焊锡可以说是将二种洁净的金属,以第三种低熔点金属液化,接合在一起使金属面间获得充分粘合的工作。6裸铜线漆膜锡液端子裸铜线漆膜7•焊锡的基本步骤:焊锡的基本步骤:1.金属表面清洁:对于施焊的金属表面应该先去除污物和氧化层;通常有两种方法:清洗和摩擦。使用松香助焊剂也属于清洗的一种,因为松香在遇热高速挥发运动时可以将金属表面的污物和氧化层部分清除有时候也使用利器将待焊金属的表面氧化物刮掉或使用砂纸等物品清除掉。2.预热金属焊接面:金属焊接面的温度均匀对于锡液的流动性和分布效果影响大,一般来说,将焊料预热是必要的步骤。3.施加助焊剂:助焊剂通常是以松香为主要成分的混合物,是保证焊接过程顺利进行的辅助材料。8助焊剂的主要作用是清除焊料和被焊母材表面的氧化物,使金属表面达到必要的清洁度.它防止焊接时表面的再次氧化,提高焊接性能.4.锡液融化,施加于二金属表面;用高温(如锡炉、烙铁)将固态锡融化,一般来说200℃以上可。5.金属表面氧化层,绝缘层高温去除;电线的漆膜、胶层等需要使用高温(350℃以上)来融化,以便于锡液附着于金属面。6.锡液均匀分布;锡液要均匀充分覆盖于被焊金属表面,以确保焊接效果和强度。(85%以上面积为合格)7.冷却。常温下放置,使锡液回复固态,确保机械强度。93.3.浸、焊锡作业基本材料:浸、焊锡作业基本材料:变压器产品的浸锡就是把各绕组(回路)的引线与骨架(BOBBIN)的端子用锡连接。端子引线锡103-13-1漆包线与多股绞线(漆包线与多股绞线(UEUEWW))漆包线:是一种用绝缘漆覆盖在圆铜线表面上。对于漆包线焊接时,首先要将铜线表面的漆膜用高温等方法去掉,再将锡液覆盖于铜线和变压器端子表面,形成有效连接。多股漆包绞线:是多根同线径的单芯漆包线均匀绞合在一起。多股绞和线的焊锡比单芯漆包线要困难,因为必须将每根线的漆膜全部去除,防止局部施焊不足的问题发生。裸铜线漆膜113-23-2三层绝缘线(三层绝缘线(TEX-E)TEX-E)是一种在铜线表面覆盖了三层胶质绝缘层的特殊电线。对三层绝缘线施焊,首先要将其表面的胶膜部分使用专用工具剥离,然后对于裸铜线使用锡液将其与端子覆盖后连接。(也有直接使用高温锡融化三层线的表面胶层的,不推荐)三层线的焊接会劣化其绝缘强度。123-33-3变压器端子变压器端子变压器端子是用于连接电路板。端子的材料是铜质合金的,为了加强端子的可焊接性,首先在其表面做了上锡,用锡覆盖了端子表面,这样也可以防止...
