第12章 悬架VIP免费

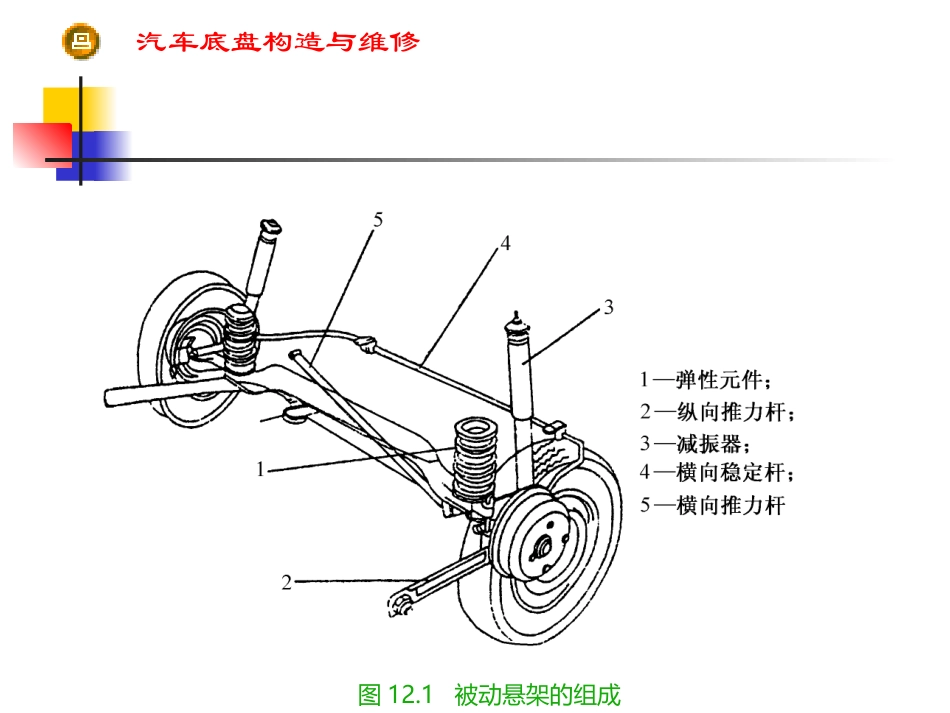

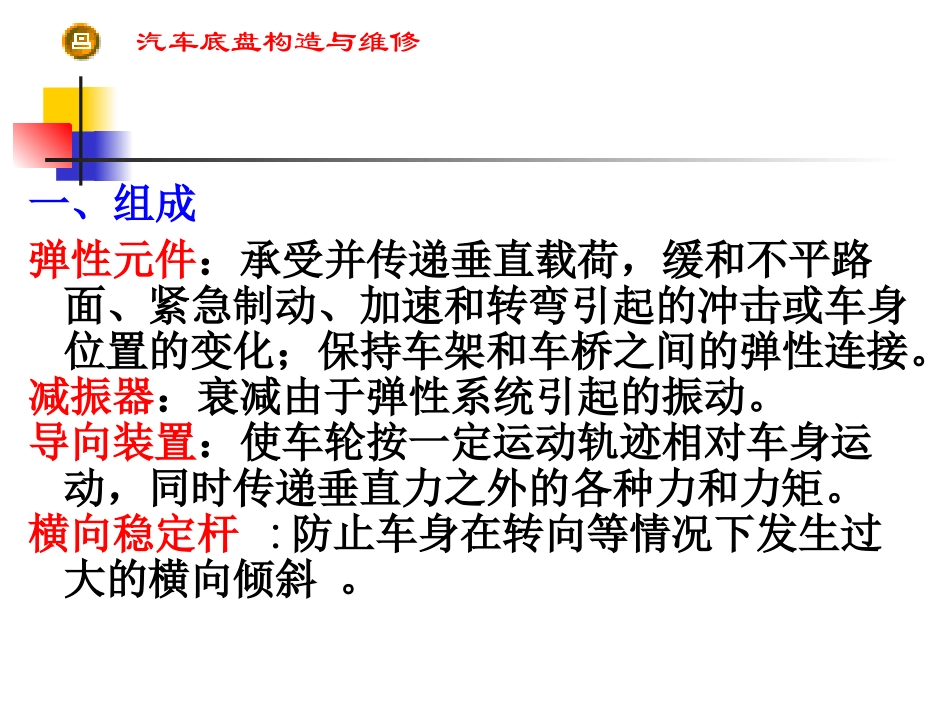

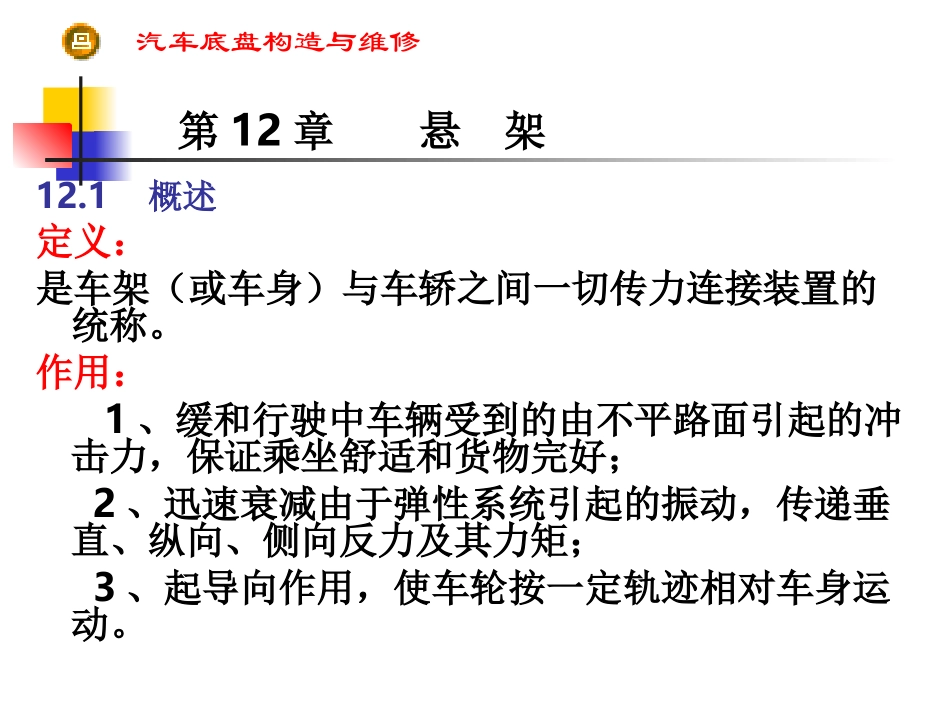

汽车底盘构造与维修第12章悬架12.1概述定义：是车架（或车身）与车轿之间一切传力连接装置的统称。作用：1、缓和行驶中车辆受到的由不平路面引起的冲击力，保证乘坐舒适和货物完好；2、迅速衰减由于弹性系统引起的振动，传递垂直、纵向、侧向反力及其力矩；3、起导向作用，使车轮按一定轨迹相对车身运动。汽车底盘构造与维修一、组成弹性元件：承受并传递垂直载荷，缓和不平路面、紧急制动、加速和转弯引起的冲击或车身位置的变化；保持车架和车桥之间的弹性连接。减振器：衰减由于弹性系统引起的振动。导向装置：使车轮按一定运动轨迹相对车身运动，同时传递垂直力之外的各种力和力矩。横向稳定杆:防止车身在转向等情况下发生过大的横向倾斜。汽车底盘构造与维修图12.1被动悬架的组成汽车底盘构造与维修二、悬架种类按照控制形式不同分：被动式悬架和主动式悬架。按照汽车导向装置的不同分：独立悬架和非独立悬架。汽车底盘构造与维修汽车底盘构造与维修两侧车轮安装于一整体式车桥上，车轮连同车桥一起通过弹性元件悬挂在车架或车身上。当一侧车轮受到冲击时会直接影响到另一侧车轮。非独立悬架汽车底盘构造与维修两侧车轮分别独立地与车架或车身弹性地连接，当一侧车轮受到冲击时，基运动不会直接影响到另一侧车轮。独立悬架汽车底盘构造与维修12.2弹性元件悬架采用的弹性元件常见有：钢板弹簧、螺旋弹簧、空气弹簧和油气弹簧等。汽车底盘构造与维修1.钢板弹簧1、定义：由若干不等长的合金弹簧片叠加在一起组合成一根近似等强度的梁。2、构造：1）主片和卷耳2）中心螺栓3）弹簧夹汽车底盘构造与维修图12.3钢板弹簧汽车底盘构造与维修特点：1）弹簧有足够的刚性使车桥适当定位，不需要导向装置；2）钢板之间的摩擦可以控制弹簧自身的振荡；3）适用于重载，寿命长；4）由于片间摩擦，难以吸收路面的振动。汽车底盘构造与维修图12.5钢板弹簧断面形状汽车底盘构造与维修2.螺旋弹簧螺旋弹簧大多应用在独立悬架上，尤其是前轮独立悬架中。在有些轿车上．后轮非独立悬架小也使用螺旋弹簧作为弹性元件,如图12.1所示。螺旋弹簧用弹簧钢料卷制而成，有刚度不变的圆柱形螺旋弹簧和刚度可变的圆锥形螺旋弹簧两种。汽车底盘构造与维修汽车底盘构造与维修特点：无须润滑，防污能力强；质量小，且单位质量的能量吸收率高；本身没有减振作用，须装设减振器；只能承受垂直载荷，须装设导向装置。汽车底盘构造与维修3.扭杆弹簧扭杆弹簧用铬钒或硅锰合金并具有扭曲刚性的弹簧钢制成，扭杆断面如图12.6所示，常用的为圆形，少数是矩形或管状。为保护扭杆表面，可在其上涂抹环氧树脂，并包一层玻璃纤维，再涂一层环氧树脂，最后，涂上沥青和防锈油漆，以防磨蚀和损坏表面从而提高扭杆弹簧的使用寿命。汽车底盘构造与维修图12.7扭杆弹簧汽车底盘构造与维修用铬钒或硅锰合金、具有扭曲刚性的弹簧钢制成的杆件。特点：结构简单，便于布置，维修简便；质量较轻，且单位质量的能量吸收率高；不需润滑；本身没有减振作用，须装设减振器；汽车底盘构造与维修4.气体弹簧在密闭的容器内装入压缩气体，利用气体的可压缩性实现弹簧的作用。气体弹簧的刚度是可变的：随着载荷的增加，容器内压缩空气压力升高，其刚度也随之增加；载荷减少，刚度也随空气压力降低而下降。主要有空气弹簧和油气弹簧两种。汽车底盘构造与维修图12.8油气弹簧汽车底盘构造与维修载荷增加：活塞上移，工作缸油压升高，打开阻尼阀进入球形室下部，推动隔膜向气室方向移动，气室压力升高，弹簧刚度增加；载荷减小：气室内的高压氮气伸涨，隔膜下移，油液通过阻尼阀流回工作缸，活塞下移使油压降低，同时气室容积变大压力下降，弹簧刚度降低。汽车底盘构造与维修特点：1）只能承受垂直载荷，须装横向推力杆和纵向等导向装置；2）在满载和空载时都具有良好的行驶平顺性；3）体积小，质量轻；4）对气体的密封性要求高，且维修麻烦；5）对空气弹簧，需要使用控制阀、压缩机等，结构复杂。汽车底盘构造与维修12.3减振器悬架系统中的弹性元件受冲击会相应产生振动，因此需要在悬架中与弹性元件并联安装减振器。作用：衰减车架和车身振动，提高汽...
