第12章水机电气预埋

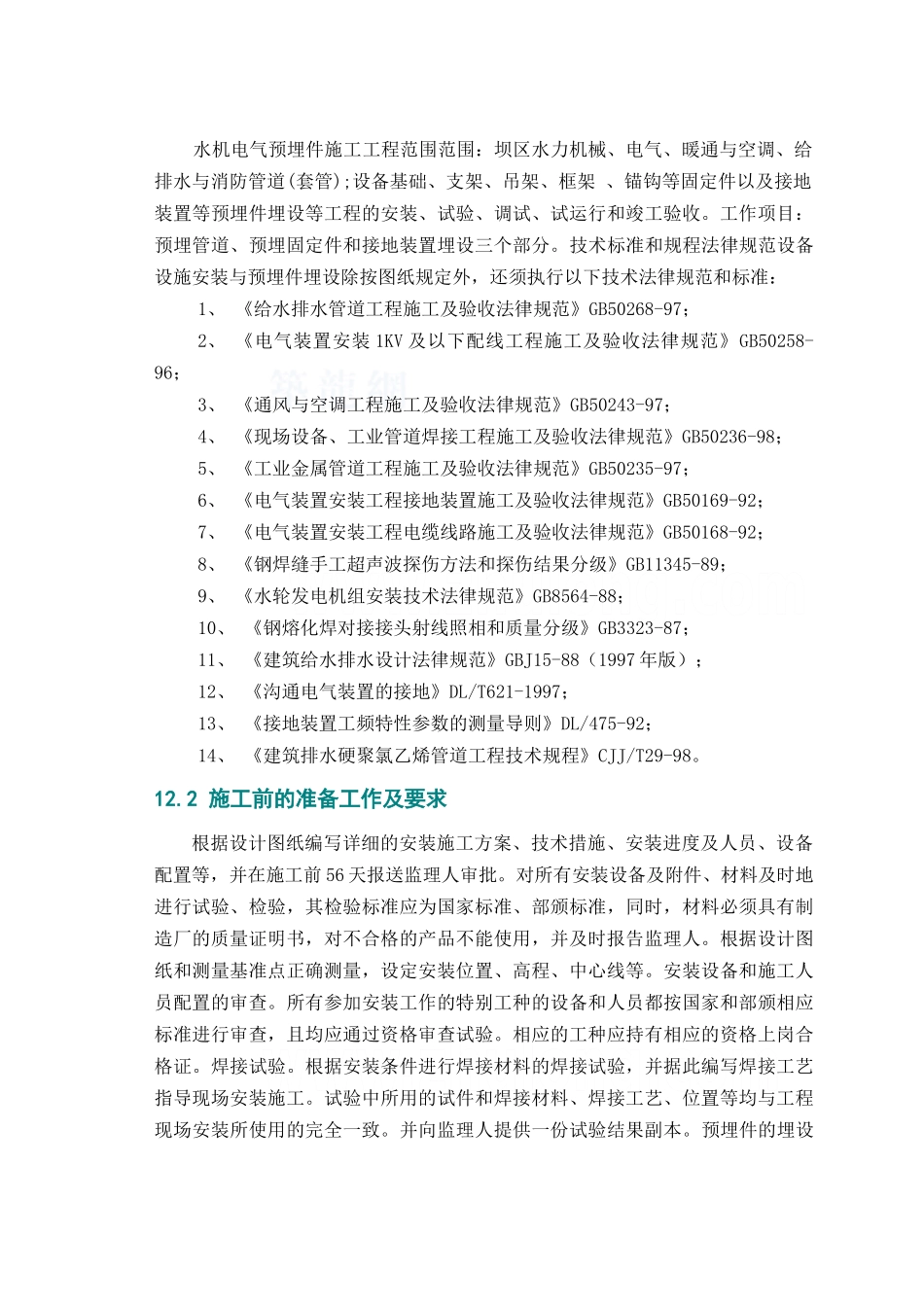

水机电气预埋件施工工程范围范围：坝区水力机械、电气、暖通与空调、给排水与消防管道(套管);设备基础、支架、吊架、框架 、锚钩等固定件以及接地装置等预埋件埋设等工程的安装、试验、调试、试运行和竣工验收。工作项目：预埋管道、预埋固定件和接地装置埋设三个部分。技术标准和规程法律规范设备设施安装与预埋件埋设除按图纸规定外，还须执行以下技术法律规范和标准：1、 《给水排水管道工程施工及验收法律规范》GB50268-97；2、 《电气装置安装 1KV 及以下配线工程施工及验收法律规范》GB50258-96；3、 《通风与空调工程施工及验收法律规范》GB50243-97；4、 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98；5、 《工业金属管道工程施工及验收法律规范》GB50235-97；6、 《电气装置安装工程接地装置施工及验收法律规范》GB50169-92；7、 《电气装置安装工程电缆线路施工及验收法律规范》GB50168-92；8、 《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89；9、 《水轮发电机组安装技术法律规范》GB8564-88；10、 《钢熔化焊对接接头射线照相和质量分级》GB3323-87；11、 《建筑给水排水设计法律规范》GBJ15-88（1997 年版）；12、 《沟通电气装置的接地》DL/T621-1997；13、 《接地装置工频特性参数的测量导则》DL/475-92；14、 《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98。12.2 施工前的准备工作及要求根据设计图纸编写详细的安装施工方案、技术措施、安装进度及人员、设备配置等，并在施工前 56 天报送监理人审批。对所有安装设备及附件、材料及时地进行试验、检验，其检验标准应为国家标准、部颁标准，同时，材料必须具有制造厂的质量证明书，对不合格的产品不能使用，并及时报告监理人。根据设计图纸和测量基准点正确测量，设定安装位置、高程、中心线等。安装设备和施工人员配置的审查。所有参加安装工作的特别工种的设备和人员都按国家和部颁相应标准进行审查，且均应通过资格审查试验。相应的工种应持有相应的资格上岗合格证。焊接试验。根据安装条件进行焊接材料的焊接试验，并据此编写焊接工艺指导现场安装施工。试验中所用的试件和焊接材料、焊接工艺、位置等均与工程现场安装所使用的完全一致。并向监理人提供一份试验结果副本。预埋件的埋设预埋件的埋设安装工程量水机预埋件工程电焊钢管 φ351×7，140m；电焊钢管φ273×7，40m。镀锌水煤气管 DN150，100m；镀锌水煤气管 DN1...
