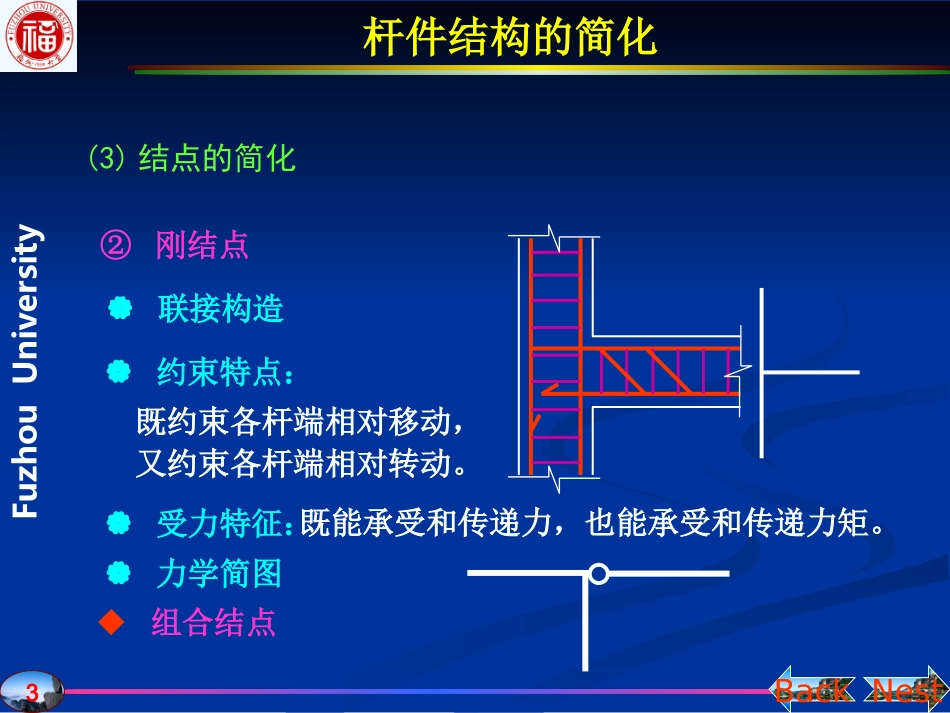

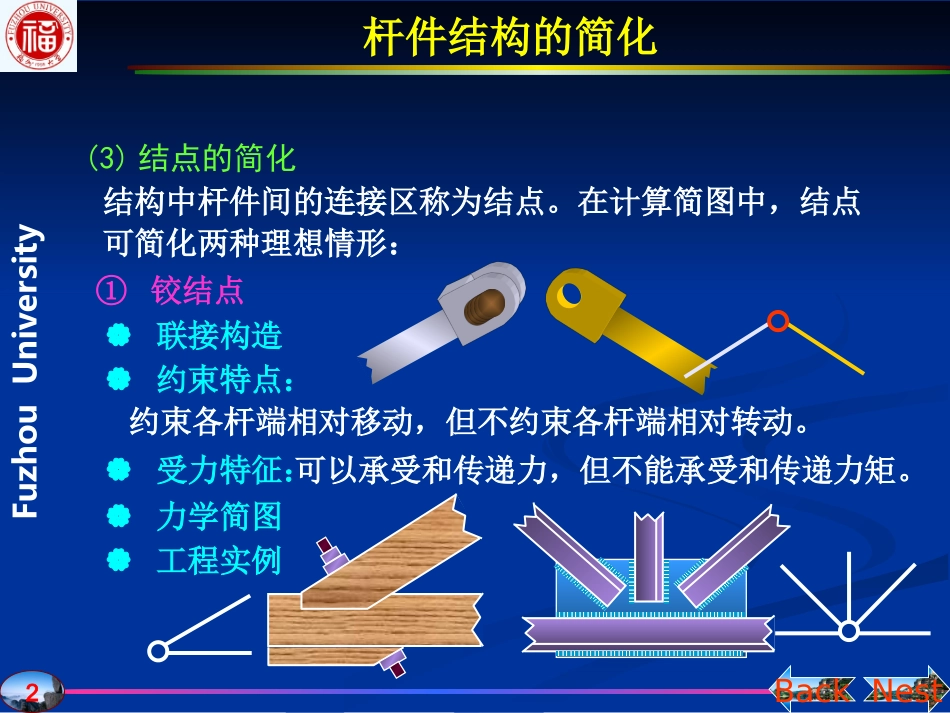

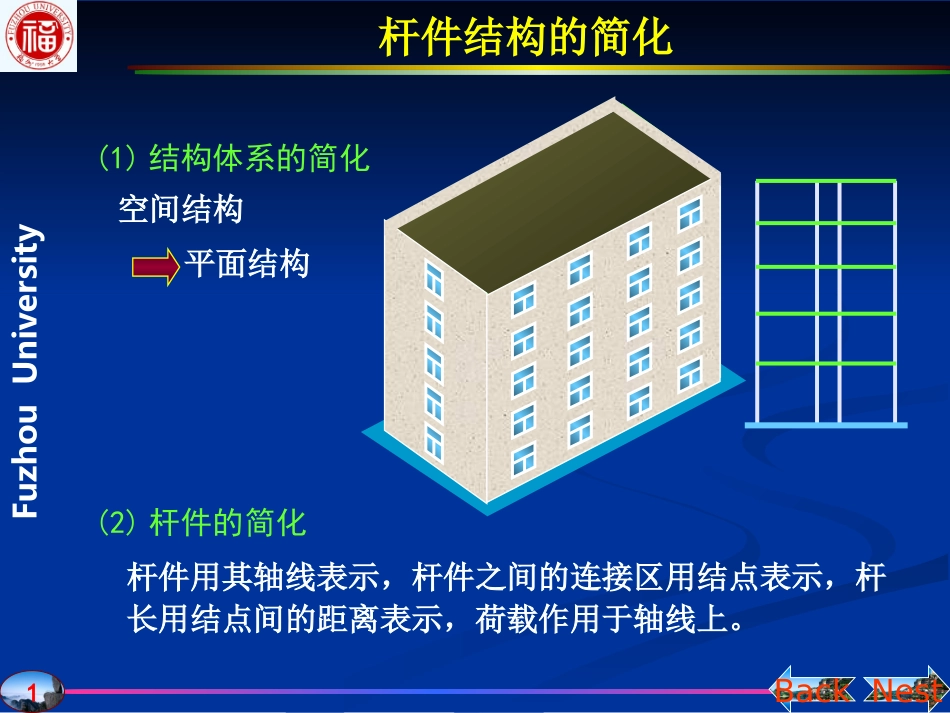

1FuzhouUniversityBackNest杆件结构的简化(1)结构体系的简化空间结构平面结构杆件用其轴线表示，杆件之间的连接区用结点表示，杆长用结点间的距离表示，荷载作用于轴线上。(2)杆件的简化2FuzhouUniversityBackNest杆件结构的简化(3)结点的简化结构中杆件间的连接区称为结点。在计算简图中，结点可简化两种理想情形：①铰结点联接构造约束特点：约束各杆端相对移动，但不约束各杆端相对转动。受力特征：可以承受和传递力，但不能承受和传递力矩。力学简图工程实例3FuzhouUniversityBackNest杆件结构的简化(3)结点的简化②刚结点联接构造约束特点：既约束各杆端相对移动，又约束各杆端相对转动。受力特征：既能承受和传递力，也能承受和传递力矩。力学简图◆组合结点4FuzhouUniversityBackNest杆件结构的简化(4)支座的简化将结构与基础或其他支承物联系起来，以固定结构位置的装置称为支座，支座对结构的约束力称为支座反力。平面结构的支座一般可简化为下面四种情形：①活动铰支座(滚轴支座)联接构造约束特点：约束杆端单向平面移动(垂直于支承面方向)。支反特征：AFR通过铰A的中心并与支承面相垂直。力学简图FRAB工程实例动画6FuzhouUniversityBackNest杆件结构的简化(4)支座的简化②固定铰支座(铰支座)联接构造约束特点：约束杆端平面移动(双向)，而不约束转动。支反特征：AFR通过铰A中心但大小、方向未知。力学简图工程实例FyFxAA沥青麻丝7FuzhouUniversityBackNest杆件结构的简化(4)支座的简化③固定支座联接构造约束特点：既约束杆端平面移动，又约束杆端转动。支反特征：平面分布力系→大小、方向、作用点均未知的一个力→沿两个确定方向的分反力与一反力矩。力学简图工程实例AFxFyM8FuzhouUniversityBackNest杆件结构的简化细石混凝土9FuzhouUniversityBackNest杆件结构的简化(4)支座的简化④定向支座联接构造约束特点：约束杆端单向平面移动与转动。支反特征：平面平行力系(垂直于杆轴)→一垂直于杆轴的力和一反力矩。力学简图MAFyMAFx
