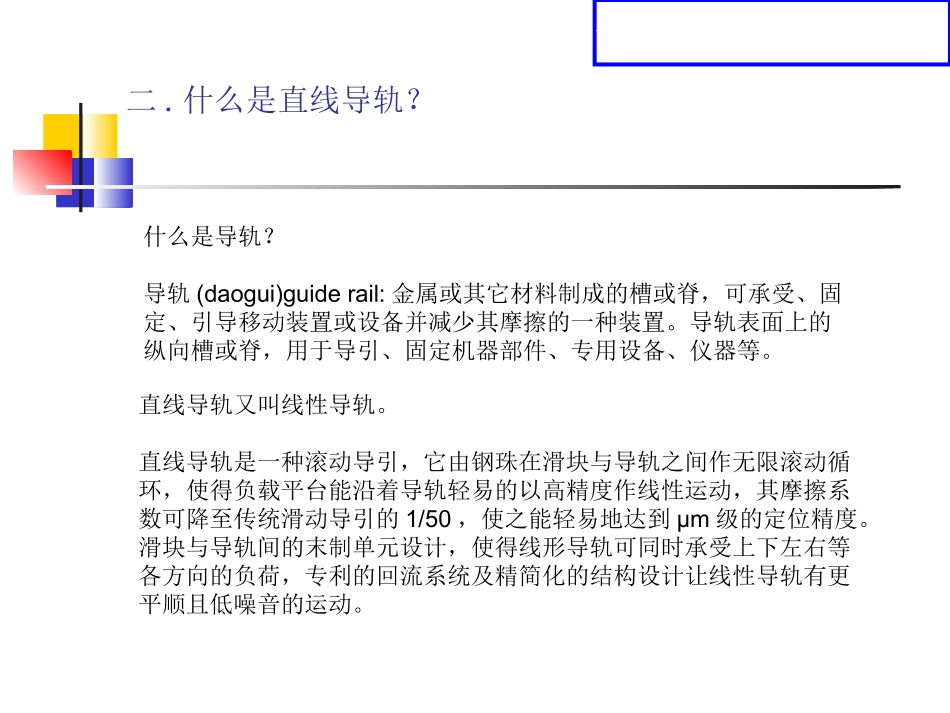

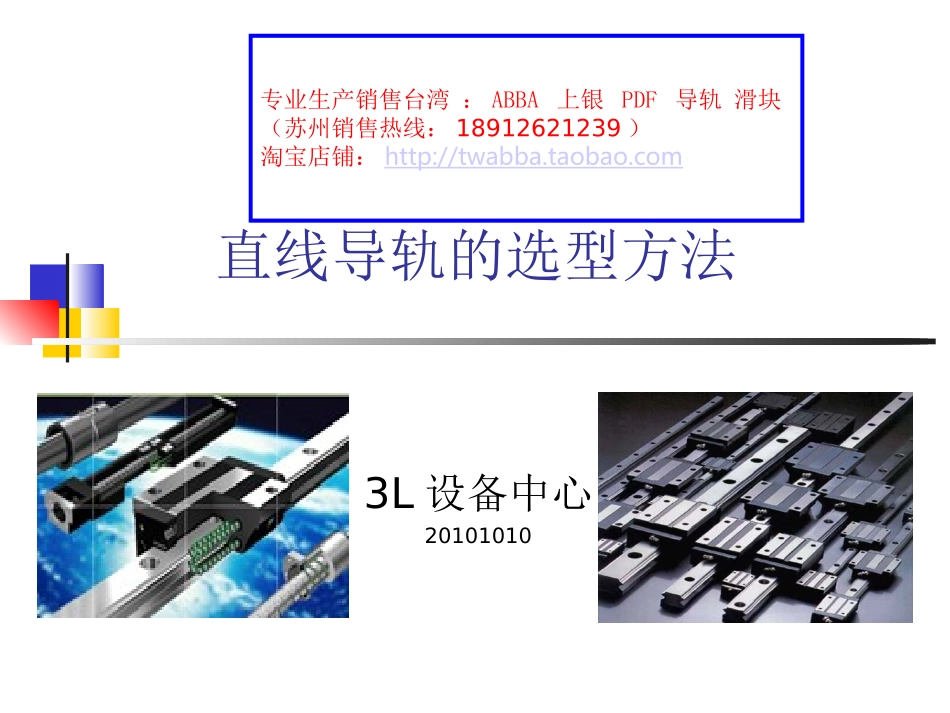

直线导轨的选型方法3L设备中心20101010专业生产销售台湾：ABBA上银PDF导轨滑块（苏州销售热线：18912621239）淘宝店铺：http://twabba.taobao.com在直线传动领域中，直线导轨一直是关键性的产品，目前已成为各种机床、数控加工中心、精密电子机械中不可缺少的重要功能部件。随着直线导轨应用的范围日益扩大，使技术提升和产品细分已经成为必然趋势，高速化与环保化已经成为直线导轨的发展方向。为了适应各种机床设备对其直线导轨的耐冲击性、较高的刚度、运行顺畅度、适当摩擦力等要求，合理选择直线导轨是必须首先解决的技术问题。一.概述设备中心专业知识系列教材（七）二.什么是直线导轨？什么是导轨？导轨(daogui)guiderail:金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或设备并减少其摩擦的一种装置。导轨表面上的纵向槽或脊，用于导引、固定机器部件、专用设备、仪器等。直线导轨又叫线性导轨。直线导轨是一种滚动导引，它由钢珠在滑块与导轨之间作无限滚动循环，使得负载平台能沿着导轨轻易的以高精度作线性运动，其摩擦系数可降至传统滑动导引的1/50，使之能轻易地达到μm级的定位精度。滑块与导轨间的末制单元设计，使得线形导轨可同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结构设计让线性导轨有更平顺且低噪音的运动。设备中心专业知识系列教材（七）直线导轨（线性导轨）广泛用于精密电子设备，拉力试验机及数字化三维坐标测量设备等精密设备，以及多轴机床、冲床、工具磨床、自动气割机、打印机、卡片分选机、食品包装机等工业机械的滑动部件。三.直线导轨的用途设备中心专业知识系列教材（七）从图上找找看，该机构用了哪些直线导轨？设备中心专业知识系列教材（七）样本范例设备中心专业知识系列教材（七）使用范例设备中心专业知识系列教材（七）二、直线导轨的结构设备中心专业知识系列教材（七）设备中心专业知识系列教材（七）直线导轨的选用通常，直线导轨副的选用必须根据使用条件、负载能力、和预期寿命选用。所谓使用条件主要是指应用何种设备、精度要求、刚性要求、负荷方式、行程、运行速度、使用频率、使用环境等因素。根据条件选择对应的合适产品系列。各个直线导轨的生产厂家都对其产品进行了合适的系列划分。如台湾HIWIN公司的直线导轨主要分为HG系列、LG系列、AG系列、MG系列等。具体的选用过程可以参考下面的顺序.三、直线导轨的选型步骤设备中心专业知识系列教材（七）在选用的过程中可以根据计算结果随时返回到前面的步骤进行重新选择和设定。计算滑块最大负荷时要确认选用的直线导轨静安全系数应该超过推荐表中所列值。如果所选用的直线导轨副刚性不足，可以提高预压力，加大选用尺寸或增加滑块数来提高刚性。选型步骤设备中心专业知识系列教材（七）四、misumi选型范例设备中心专业知识系列教材（七）设备中心专业知识系列教材（七）五、THK选型范例设备中心专业知识系列教材（七）型号的组成设备中心专业知识系列教材（七）结束语本教材参考misumi、THK、上银的选型手册，请各位学员多多的查阅选型手册，从中了解和掌握选型的正确方法谢谢专业生产销售台湾：ABBA上银PDF导轨滑块（苏州销售热线：18912621239）为您提供整套解决方案设备中心专业知识系列教材（七）ABBA上银PDF导轨滑块专业生产销售台湾：ABBA上银PDF导轨滑块（苏州销售热线：18912621239）为您提供整套解决方案为您提供整套解决方案
