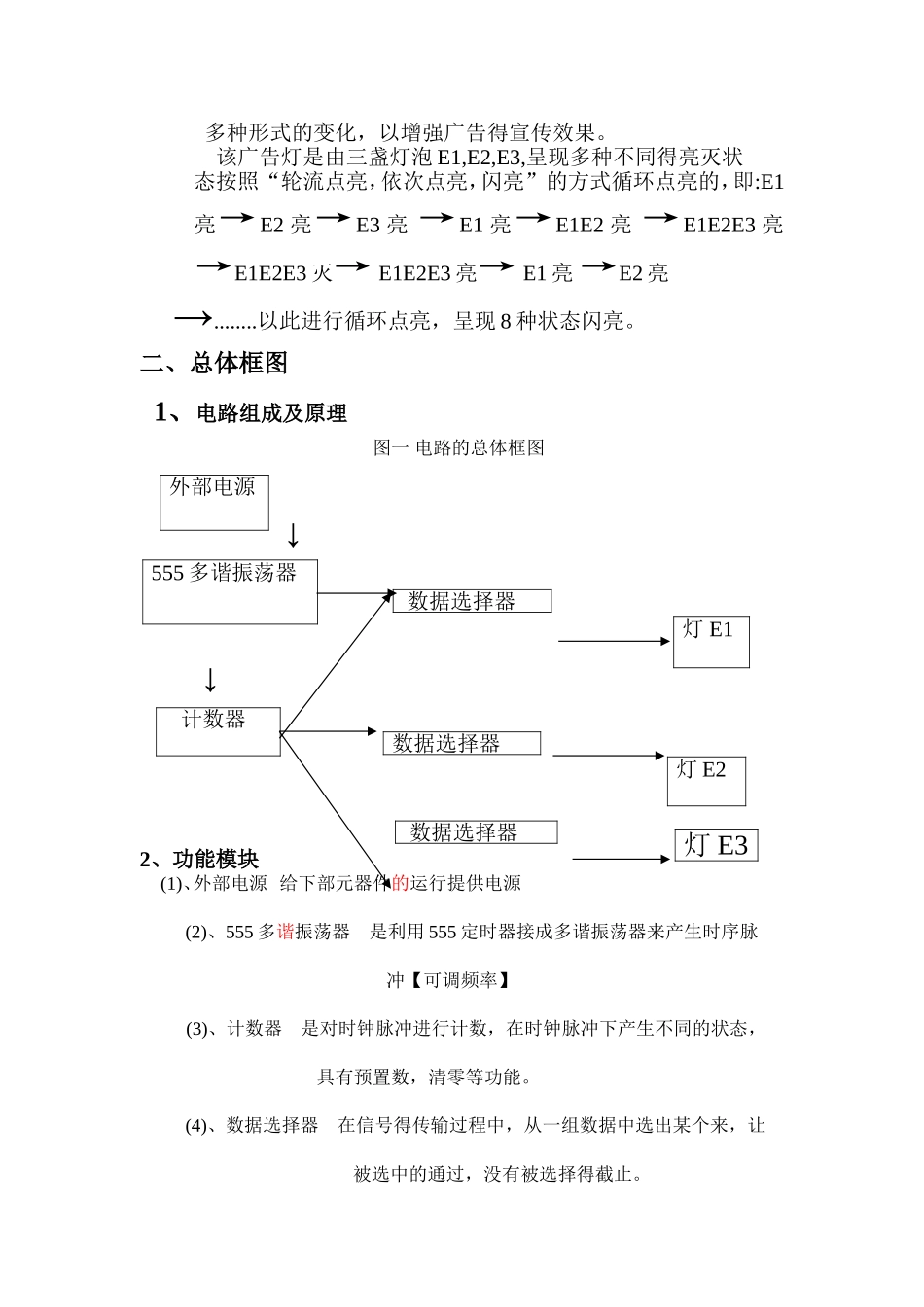

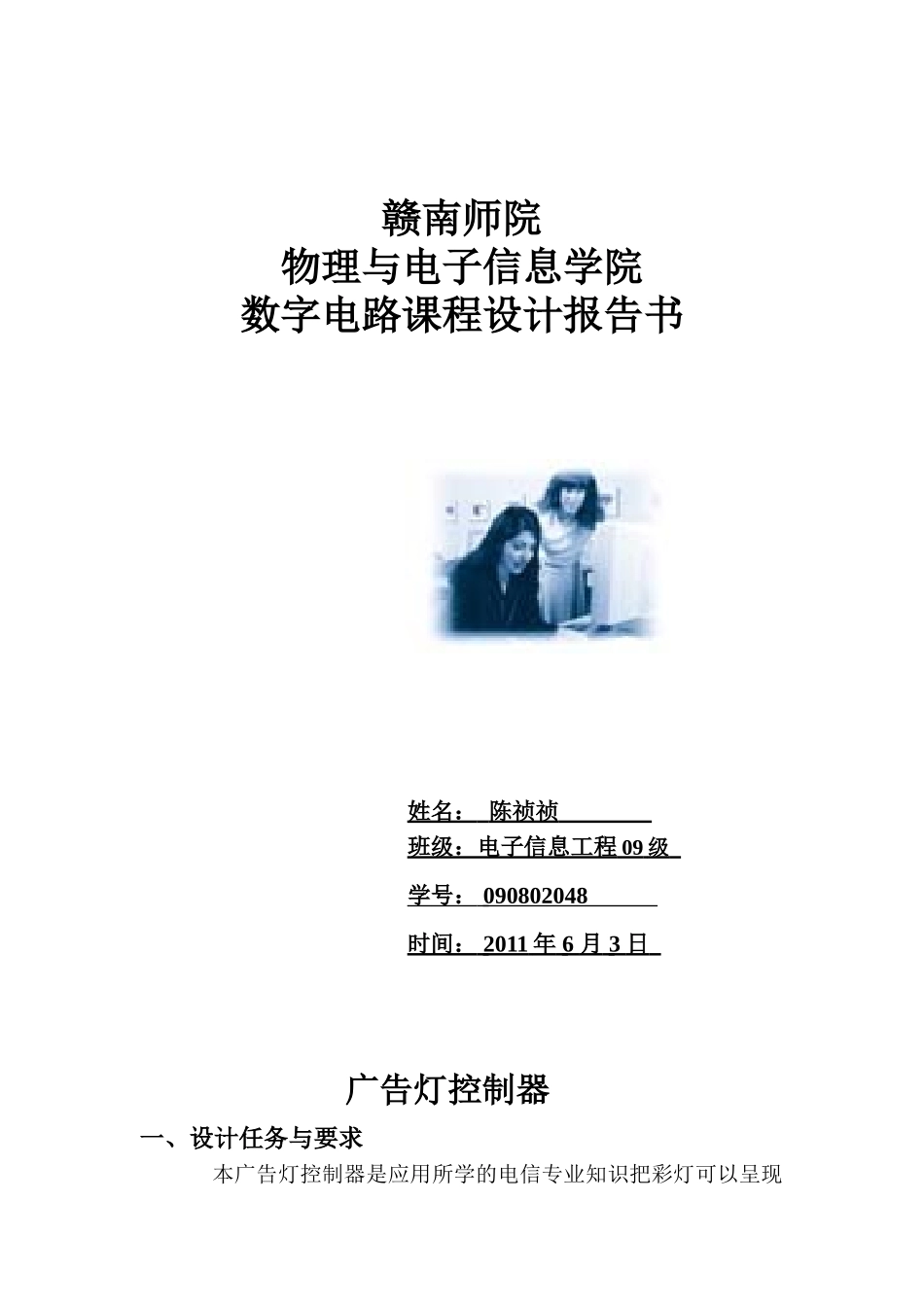

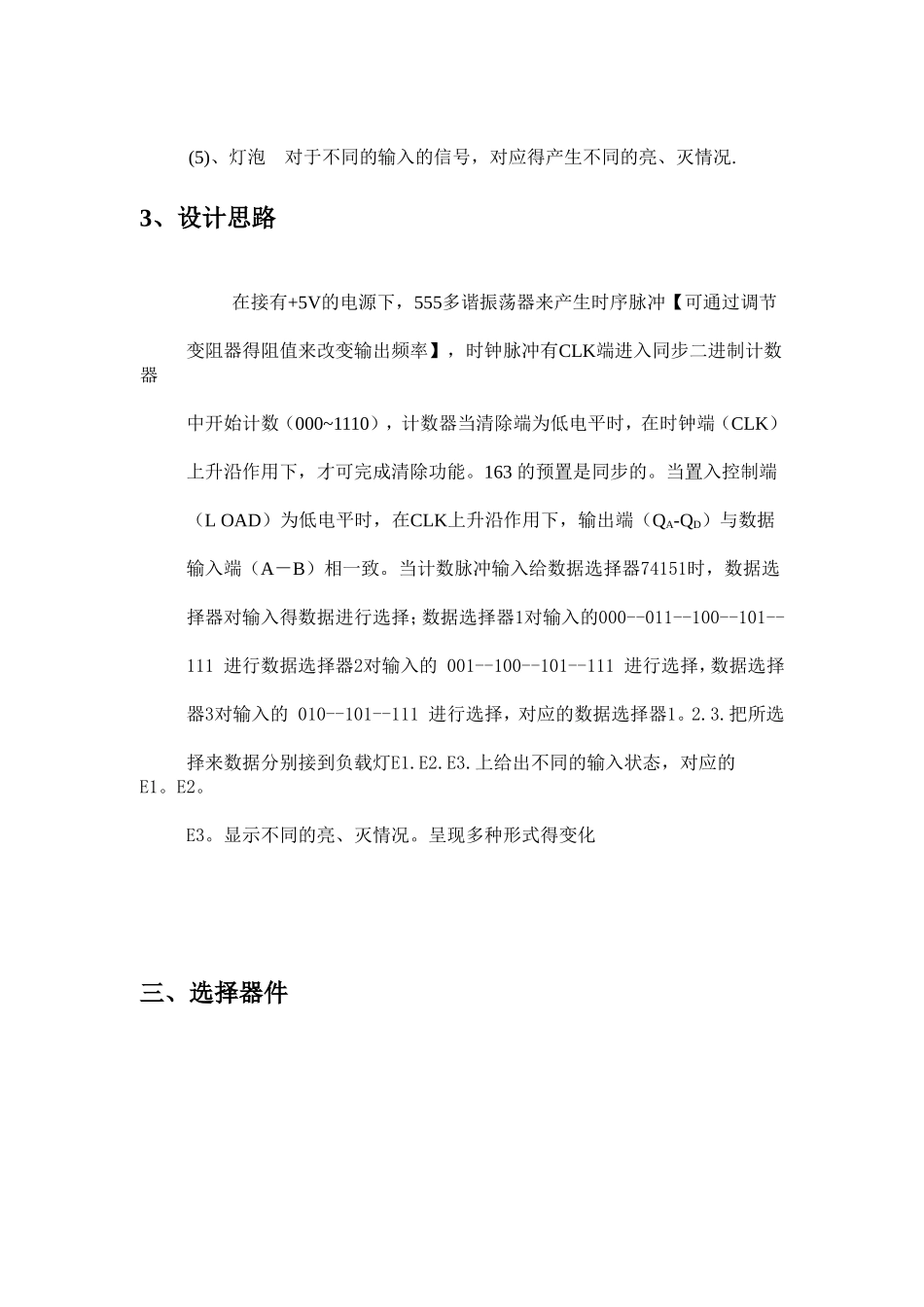

赣南师院物理与电子信息学院数字电路课程设计报告书姓名：陈祯祯班级：电子信息工程09级学号：090802048时间：2011年6月3日广告灯控制器一、设计任务与要求本广告灯控制器是应用所学的电信专业知识把彩灯可以呈现多种形式的变化，以增强广告得宣传效果。该广告灯是由三盏灯泡E1,E2,E3,呈现多种不同得亮灭状态按照“轮流点亮，依次点亮，闪亮”的方式循环点亮的，即:E1亮→E2亮→E3亮→E1亮→E1E2亮→E1E2E3亮→E1E2E3灭→E1E2E3亮→E1亮→E2亮→........以此进行循环点亮，呈现8种状态闪亮。二、总体框图1、电路组成及原理图一电路的总体框图↓↓2、功能模块(1)、外部电源给下部元器件的运行提供电源(2)、555多谐振荡器是利用555定时器接成多谐振荡器来产生时序脉冲【可调频率】(3)、计数器是对时钟脉冲进行计数，在时钟脉冲下产生不同的状态，具有预置数，清零等功能。(4)、数据选择器在信号得传输过程中，从一组数据中选出某个来，让被选中的通过，没有被选择得截止。外部电源555多谐振荡器数据选择器灯E1计数器数据选择器灯E2数据选择器灯E3(5)、灯泡对于不同的输入的信号，对应得产生不同的亮、灭情况.3、设计思路在接有+5V的电源下，555多谐振荡器来产生时序脉冲【可通过调节变阻器得阻值来改变输出频率】，时钟脉冲有CLK端进入同步二进制计数器中开始计数（000~1110），计数器当清除端为低电平时，在时钟端（CLK）上升沿作用下，才可完成清除功能。163的预置是同步的。当置入控制端（LOAD）为低电平时，在CLK上升沿作用下，输出端（QA-QD）与数据输入端（A－B）相一致。当计数脉冲输入给数据选择器74151时，数据选择器对输入得数据进行选择；数据选择器1对输入的000--011--100--101--111进行数据选择器2对输入的001--100--101--111进行选择，数据选择器3对输入的010--101--111进行选择，对应的数据选择器1。2.3.把所选择来数据分别接到负载灯E1.E2.E3.上给出不同的输入状态，对应的E1。E2。E3。显示不同的亮、灭情况。呈现多种形式得变化三、选择器件1、555定时器555定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为555，用CMOS工艺制作的称为7555，除单定时器外，还有对应的双定时器556/7556。555定时器的电源电压范围宽，可在4.5V~16V工作，7555可在3~18V工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS或者模拟电路电平兼容。555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555定时器的内部电路框图和外引脚排列图分别如图4所示。它内部包括两个电压比较器，三个等值串联电阻，一个RS触发器，一个放电管T及功率输出级。它提供两个基准电压VCC/3和2VCC/3555定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS触发器和放电管的状态。在电源与地之间加上电压，当5脚悬空时，则电压比较器A1的反相输入端的电压为2VCC/3，A2的同相输入端的电压为VCC/3。若触发输入端TR的电压小于VCC/3，则比较器A2的输出为1，可使RS触发器置1，使输出端OUT=1。如果阈值输入端TH的电压大于2VCC/3，同时TR端的电压大于VCC/3，则A1的输出为1，A2的输出为0，可将RS触发器置0，使输出为0电平。555的应用：（1）构成施密特触发器，用于TTL系统的接口，整形电路或脉冲鉴幅等；（2）构成多谐振荡器，组成信号产生电路；(3）构成单稳态触发器，用于定时延时整形及一些定时开关中。555应用电路采用这3种方式中的1种或多种组合起来可以组成各实用的电子电路，如定时器、分频器、脉冲信号发生器、元件参数和电路检测电路、玩具游戏机电路、音响告警电路、电源交换电路，频率变换电路、自动控制电路等1、555多谐振荡器(1)555的逻辑框图图二(2)、555结构图它是由比较器C1和C2，SR锁存器和集电极开路的放电三极管TD三部分组成，如下图。图三电路结构图VI1是比较器C1的输入端（也称阈值端。用TH标注），VI2是比较器C2的输入端（也称触发端，用TR'标注）。C1和C2的参考电压（电压比较的基准）VR1和V...
