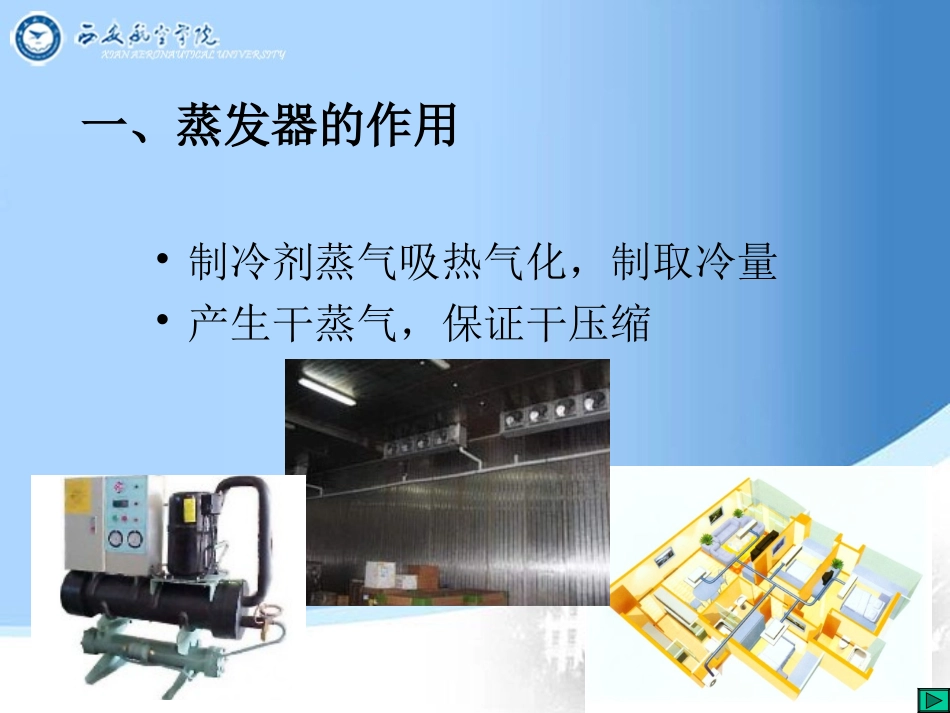

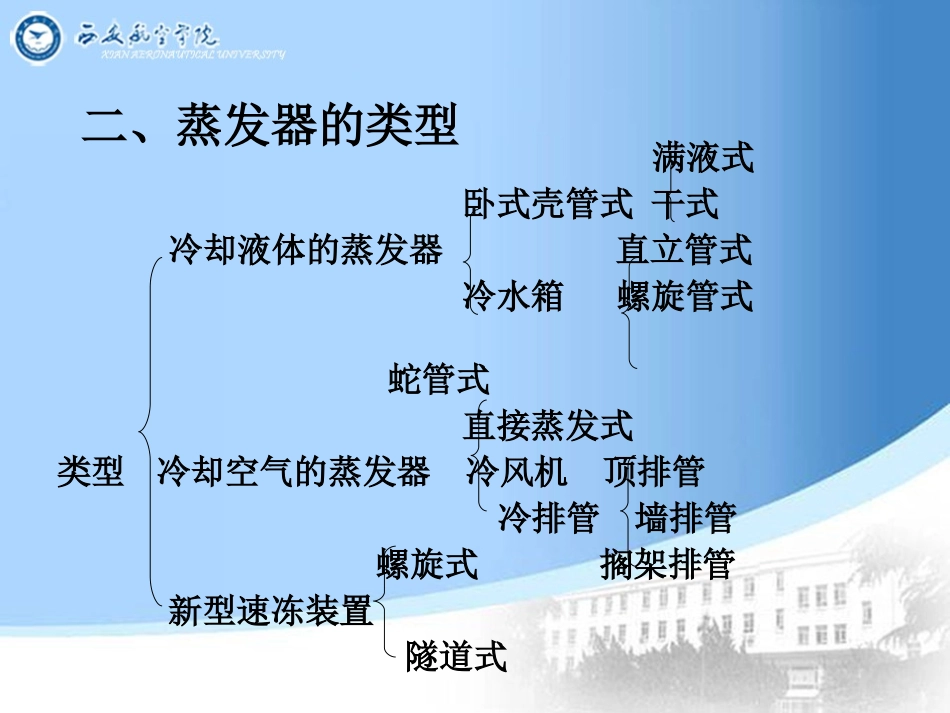

制冷技术制冷技术第16讲蒸发器一、蒸发器的作用•制冷剂蒸气吸热气化，制取冷量•产生干蒸气，保证干压缩二、蒸发器的类型满液式卧式壳管式干式冷却液体的蒸发器直立管式冷水箱螺旋管式蛇管式直接蒸发式类型冷却空气的蒸发器冷风机顶排管冷排管墙排管螺旋式搁架排管新型速冻装置隧道式二、蒸发器的类型满液式蒸发器——重力供液干式蒸发器——直接膨胀供液循环式蒸发器——液泵供液喷淋式蒸发器——液泵供液类型»ØÆø¹©ÒºÂúҺʽ¹©Òº»ØÆø·ÇÂúҺʽ£¨¸Éʽ£©¹©Òº»ØÆøÑ»·Ê½¹©Òº»ØÆøÔØÀä¼ÁÅçÁÜʽ三、结构及工作过程1、满液式卧式壳管式1）结构：2）配管：3）工作流程：制冷剂走壳管间→供液入壳底，液面高0.7~0.8D，液面有沸腾泡沫载冷剂走管束内→同侧水平进出氨用换热管一般用无缝钢管氟利昂用换热管一般多用低肋铜管压力表安全阀放油管放空气管泄水管三、结构及工作过程2、冷水箱1）结构2）工作流程制冷剂走管束内载冷剂走水箱内直立管式：氨用，腐蚀性大3）类型螺旋管式：氨用，结构紧凑，传热性能更好蛇管式：小型氟里昂装置三、结构及工作过程3、干式蒸发器1)壳管式：结构组成工作流程2)直接蒸发式：结构组成工作过程粘结式蒸发器板管式蒸发器翅片式蒸发器丝管式蒸发器三、结构及工作过程4、冷风机三、结构及工作过程盘管式墙排管立式墙排管5、冷却排管•墙排管•顶排管•搁架排管双层顶排管搁架式排管四、选型设计1.定性选择类型：依据制冷剂、载冷剂的种类、供冷方式。2.定量选择型号：1）选型参数-传热面积：2）产品样本：卧式蒸发器：满液式、干式冷水箱：立式、螺旋管式冷风机fomoqQtKQA直接供冷一般附加5%~7%余量间接供冷一般附加7%~15%余量查设计手册020121m''ln''ttttttt五、提高蒸发器传热效率1.氨制冷系统，应定期排油；2.适当提高载冷剂流速；3.及时清除载冷剂侧水垢；4.冷库中应定期除霜；5.防止蒸发温度过低，避免载冷剂结冰。
