锅炉原理课件7章VIP免费

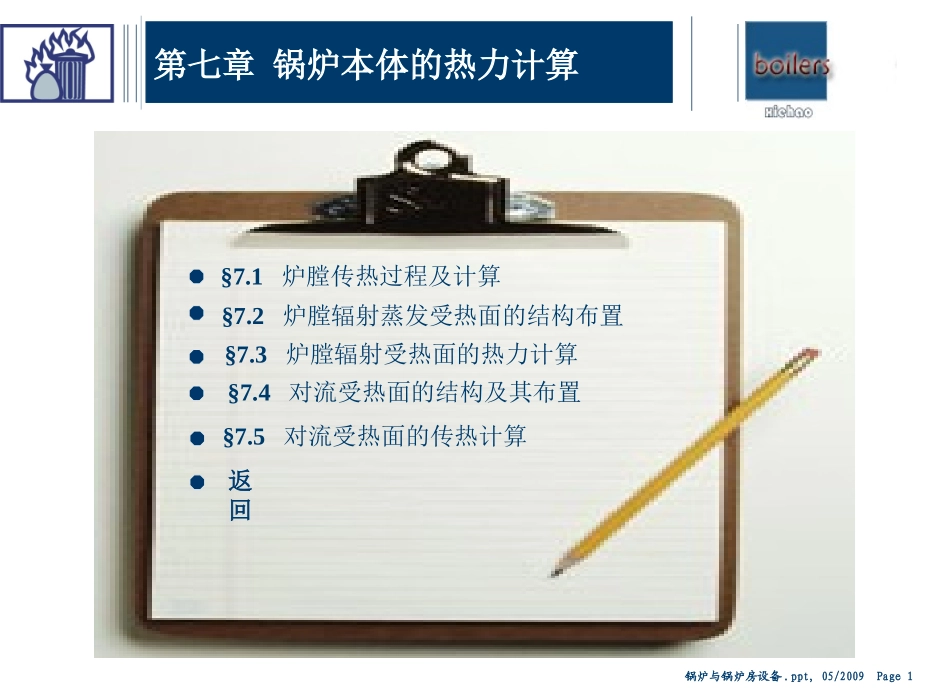

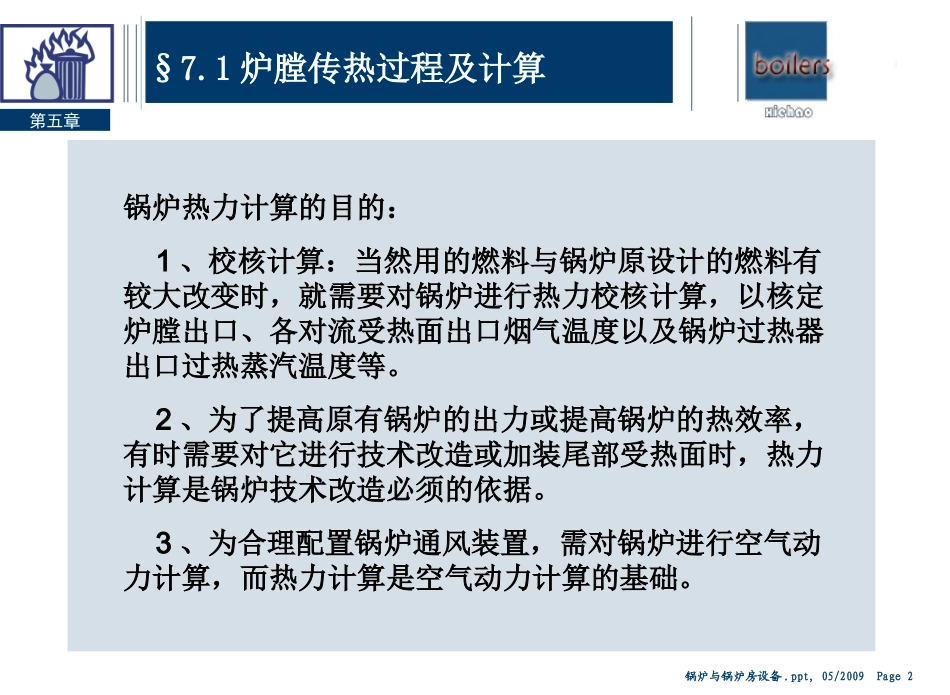

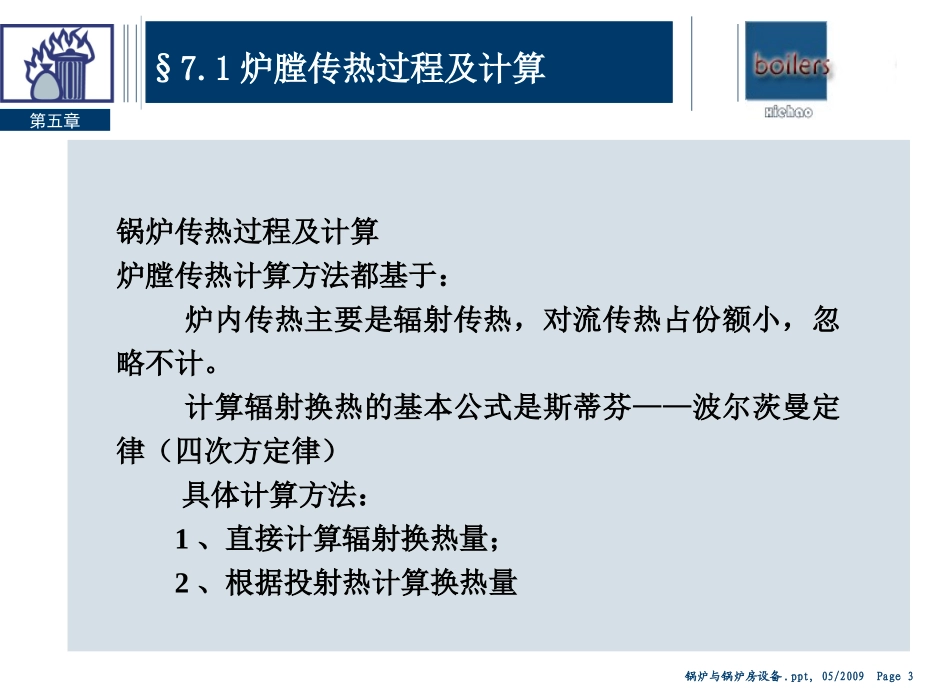

锅炉与锅炉房设备.ppt,05/2009Page1第七章锅炉本体的热力计算§7.1炉膛传热过程及计算§7.2炉膛辐射蒸发受热面的结构布置§7.3炉膛辐射受热面的热力计算§7.4对流受热面的结构及其布置返回§7.5对流受热面的传热计算锅炉与锅炉房设备.ppt,05/2009Page2§7.1炉膛传热过程及计算第五章锅炉热力计算的目的：1、校核计算：当然用的燃料与锅炉原设计的燃料有较大改变时，就需要对锅炉进行热力校核计算，以核定炉膛出口、各对流受热面出口烟气温度以及锅炉过热器出口过热蒸汽温度等。2、为了提高原有锅炉的出力或提高锅炉的热效率，有时需要对它进行技术改造或加装尾部受热面时，热力计算是锅炉技术改造必须的依据。3、为合理配置锅炉通风装置，需对锅炉进行空气动力计算，而热力计算是空气动力计算的基础。锅炉与锅炉房设备.ppt,05/2009Page3§7.1炉膛传热过程及计算第五章锅炉传热过程及计算炉膛传热计算方法都基于：炉内传热主要是辐射传热，对流传热占份额小，忽略不计。计算辐射换热的基本公式是斯蒂芬——波尔茨曼定律（四次方定律）具体计算方法：1、直接计算辐射换热量；2、根据投射热计算换热量锅炉与锅炉房设备.ppt,05/2009Page4§7.1炉膛传热过程及计算第五章一、炉膛几何特性炉膛容积、炉膛周界面积、有效辐射面积（一）层燃炉炉膛容积Vl是炉子火床表面至炉膛出口烟囱之间的容积。炉膛容积周界：1、底部火床表面（燃料层厚度一般按150mm）；2、四周及顶部为水冷壁中心线所在的表面；3、炉膛出口截面为出口烟囱第一排水管中心线所在表面。（二）炉膛周界面积Fl是包围上述炉膛容积的所有周界封闭面积的总和，包含火床面积R、全部水冷壁面积、炉墙面积和出口烟囱面积。锅炉与锅炉房设备.ppt,05/2009Page5§7.1炉膛传热过程及计算（三）有效辐射受热面1.有效辐射受热面的面积：F=bl2.炉内辐射换热计算中的系数：1）有效辐射角系数：火焰投射到受热面上的热量Q/投射到炉壁上的热量Qt；2）热有效系数：受热面吸热量Qf/投射到炉壁上的热量。x第五章锅炉与锅炉房设备.ppt,05/2009Page6§7.1炉膛传热过程及计算二、水冷壁的结构布置及种类：1．水冷壁的作用保护炉墙强化换热降低锅炉金属耗量与造价，应合理布置，不要适得其反，造成炉膛温度过低2．光管水冷壁：①低压锅炉：；②中压锅炉：；；。③高压锅炉：；5.251360de/5.1~5.05~2/ds5603．鳍片管水冷壁(膜式水冷壁)：；其有效辐射角系数：。1x5.1~3.1/ds第五章锅炉与锅炉房设备.ppt,05/2009Page7§7.2炉膛辐射受热面的热力计算一、炉内辐射换热计算方程1.传热学斯蒂芬—波尔茨曼定律：(kW)44bhyolxtfTTHQ2.烟气侧热平衡方程：(kW)"lajfIQBQ1）炉膛有效吸热量：(kJ/kg)kydwaQqqqqQQ46431001002）空气带入炉内的热量：①热空气带入炉内的热量：(kJ/kg)②冷空气带入炉内的热量：(kJ/kg)olklorklkIaIaaQ"olklkIaQ"第五章锅炉与锅炉房设备.ppt,05/2009Page8§7.3炉膛辐射受热面的热力计算3）理论燃烧温度：假定燃料燃烧时放出的热量未向外界传热而使烟气所能达到的最高温度，它与有效放热量Ql相关。aT因为:(kJ/kg)则：(℃);即：(K)。apjyaCVQpjyaaCVQ273aaT4）烟气平均热容量：因为:则：pjyCV""lapjylaTTCVIQ""lalapjyTTIQCV二、炉膛黑度1.物理意义：炉膛黑度：火焰投射黑度，表示火焰与炉壁之间的辐射换热关系ll第五章锅炉与锅炉房设备.ppt,05/2009Page9§5.3炉膛辐射受热面的热力计算⑴高温火焰辐射到水冷壁上的热量，由于水冷壁不是绝对黑体，沾污的水冷壁自身具有一定的辐射能力，所以火焰辐射到水冷壁上的热量并没有全部被吸收，因此火焰黑度不能直接应用到炉内辐射传热计算。⑵将炉内火焰与水冷壁之间的辐射换热关系，看成灰体包壳空腔与凸形灰体组成的封闭系统的辐射换热关系：由传热学知道：；引出：。hy11112211AAxt11111111hybhybfbxtxFH第五章锅炉与锅炉房设备.ppt,05/2009Page10§5.3炉膛辐射受热面...
