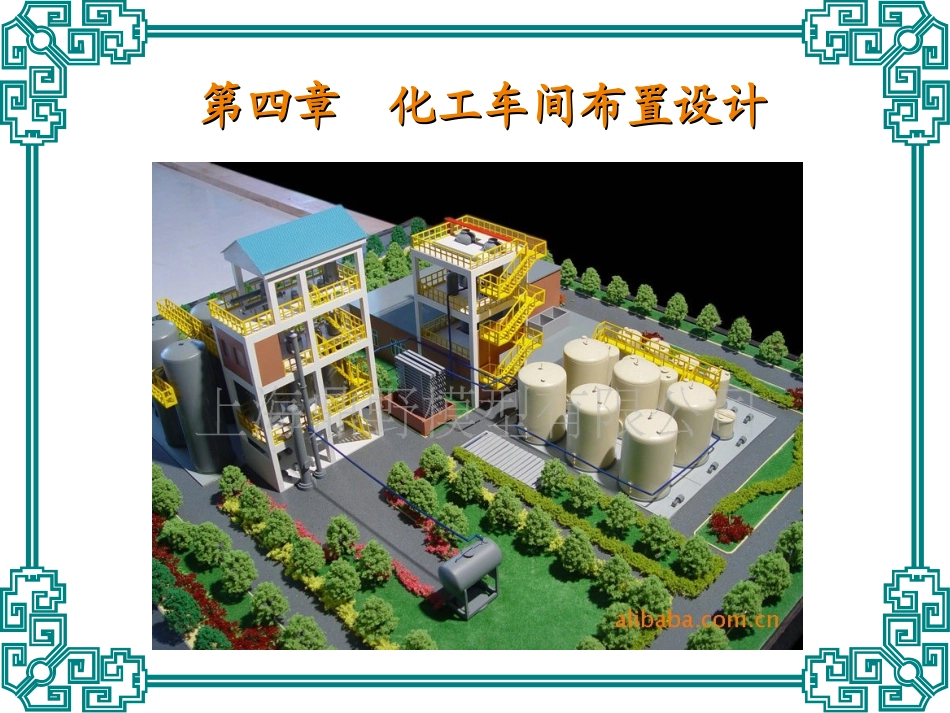

第四章 化工车间布置设计VIP免费

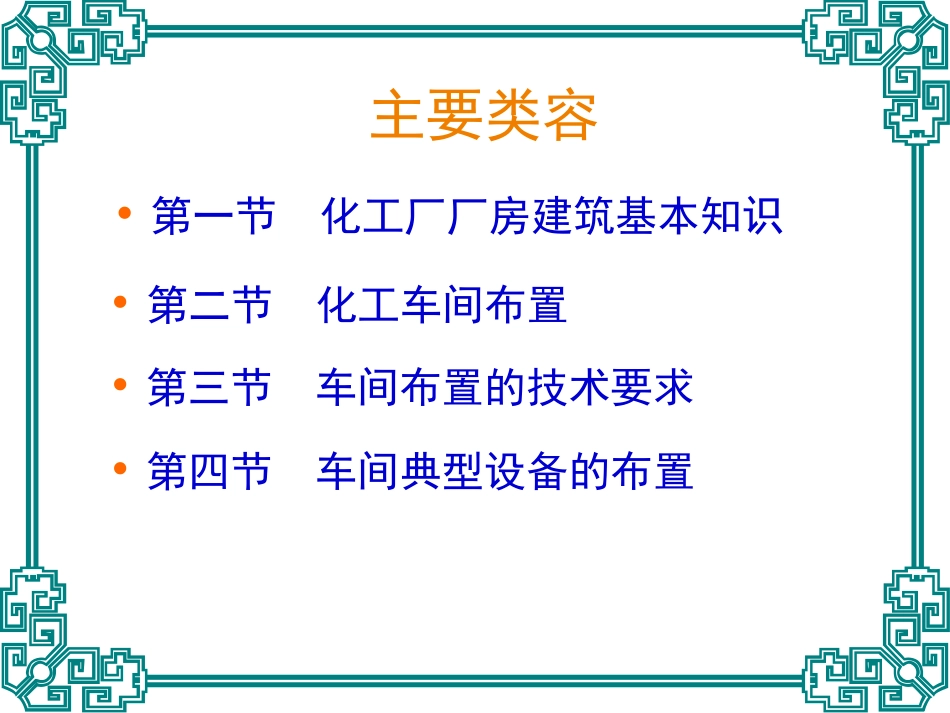

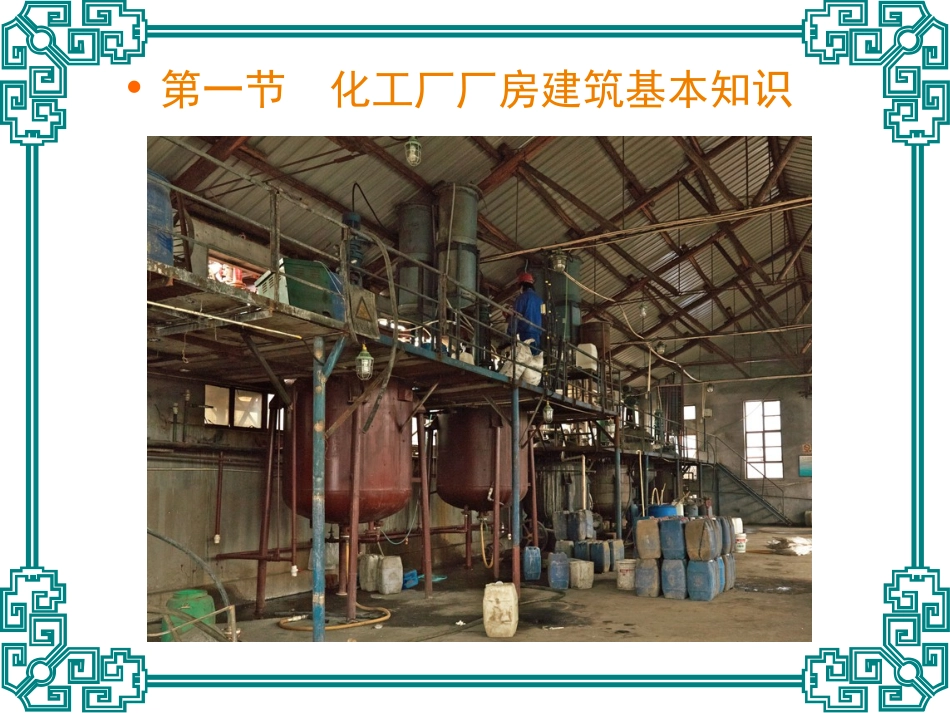

第四章化工车间布置设计第四章化工车间布置设计主要类容第一节化工厂厂房建筑基本知识第二节化工车间布置第三节车间布置的技术要求第四节车间典型设备的布置第一节化工厂厂房建筑基本知识（一）建筑分类生产性建筑：即工业建筑、农业建筑；非生产性建筑：即民用建筑。一、建筑物的构建房屋与人、房屋与自然（二）建筑物组成地基、基础、墙体、柱、梁、楼地层、楼梯、楼顶、屋面、门窗根据不同使用要求，工业厂房可设计为单层厂房和多层厂房。按承重结构材料的不同，工业厂房可分为钢筋混凝土结构单层钢筋混凝土结构厂房、钢结构厂房、混合结构厂房、砖木结构。厂房按主要承重结构形式分为排架结构和刚架结构，如图4.1所示。排架结构由屋架（或屋面梁）、柱、基础组成，其中柱与基础刚接，而屋架（或屋面梁）与柱铰接。二、建筑物的结构排架结构按所用材料的不同分为钢屋架与钢筋混凝土柱组成的排架结构、钢筋混凝土排架结构。刚架结构是指梁或屋架与柱刚性连接的结构。常用的刚架结构有钢筋混凝土门式刚架结构和钢框架结构。图4.1钢筋混凝土单层厂房结构的基本类型图4.2钢筋混凝土排架结构单层厂房图4.3纵向平面排架结构示意图第二节化工车间布置一、化工车间布置的依据《建筑设计防火规范》(GBJ16-87)、《石油化工企业设计防火规定》(GB50160-99)、《化工企业安全卫生设计标准》(HG20571-95)、《工业企业厂房噪声标准》(GB2348-90)、《爆炸和火灾危险环境电力装置设计规定》(GB50058-92)、《中华人民共和国爆炸危险场所电气安全规程》（试行）（1987）等。二、车间布置原则1．车间布置设计要适应总图布置要求，与其它车间、公用系统、运输系统组成有机体。2．最大限度地满足工艺生产包括设备维修要求。3．经济效果要好；有效地利用车间建筑面积和土地；要为车间技术经济先进指标创造条件。4．便于生产管理，安装、操作、检修方便。5．要符合有关的布置规范和国家有关的法规，妥善处理防火、防爆、防毒、防腐等问题，保证生产安全，还要符合建筑规范和要求。人流货流尽量不要交错。6．要考虑车间的发展和厂房的扩建。7.考虑地区的气象、地质、水文等条件。三、化工车间布置的内容1、生产设施2、生产辅助设施3、生活行政设施4、其他特殊用室5、通道6、最近发展余地生产工段生产工段原料和产品仓库原料和产品仓库控制室控制室露天堆场露天堆场储管区储管区除尘通风室除尘通风室配电室配电室机修间机修间化验室化验室车间办公室车间办公室更衣室更衣室浴室浴室厕所厕所劳动保护室劳动保护室保健室保健室人流通道人流通道物流通道物流通道（一）车间的组成（二）车间布置设计的内容1．车间厂房的整体布置设计2．车间设备布置设计3．绘制车间布置图四、车间布置的步骤和方法1．准备资料。2．确定各工段的布置方式。3．确定厂房布置和设备布置方案。4．绘制车间布置草图。5．绘制车间设备布置图。(1)根据工艺流程、物料性质及各专业的要求，车间在总平面图上的位置，初步划分生产、辅助生产和生活福利区及位置，确定厂房柱距、宽度、层高等，按1:50或1:100比例绘制平立面轮廓草图。(2)把同一工段的设备尽量布置在同一幢厂房中，按设备布置原则，满足各方面要求。(3)安排辅助生产室和生活福利室。(4)按1:50或1:100比例制成车间布置模型。可做2~3个方案，征求有关专业的意见，从各方面比较其优缺点，绘制车间平立面布置草图，提交建筑设计人员设计建筑图。⑸工艺设计人员取得建筑设计图后，根据布置草图绘制正式的车间平立面布置图。第三节车间布置的技术要素根据生产规模、生产特点、厂区面积、厂区地形及地址条件，可采用以下两种方式布置：1、集中布置2、分散布置注意：尽可能采用露天化布置（省基建投资，加快基建进度，降低防火防爆等级，安全，易改扩建等）一、车间布置技术要素11、车间厂房的整体布置设计、车间厂房的整体布置设计在满足生产工艺要求下尽量力求简单，力争美化，同时要按照建筑规范要求。化工厂房平面型式：一般有长方形、L型、T型和П型。22、车间厂房的平面布置设计、车间厂房的平面...
