第10部分 35kV及以下架空电力线路施工质量检验VIP免费

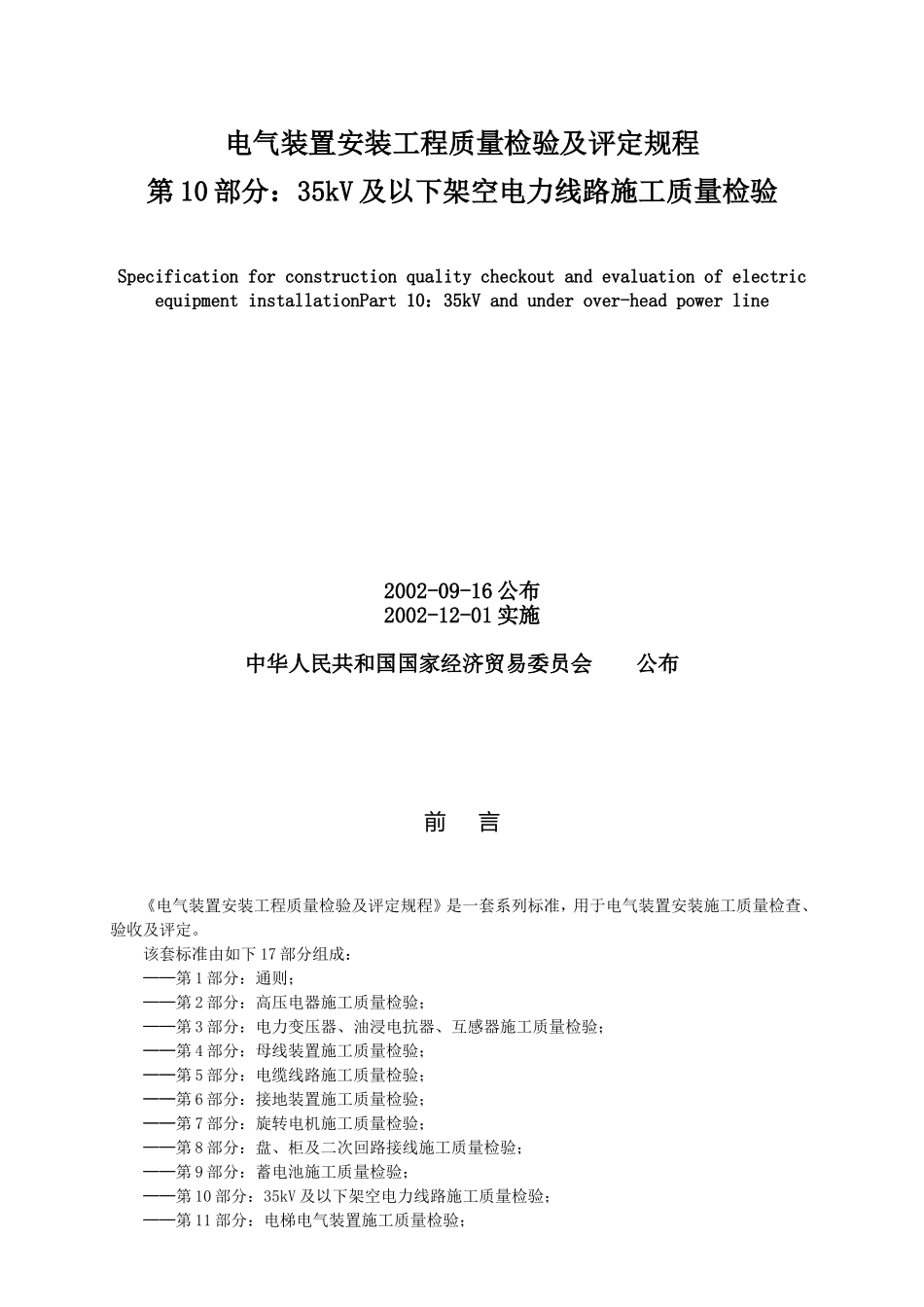

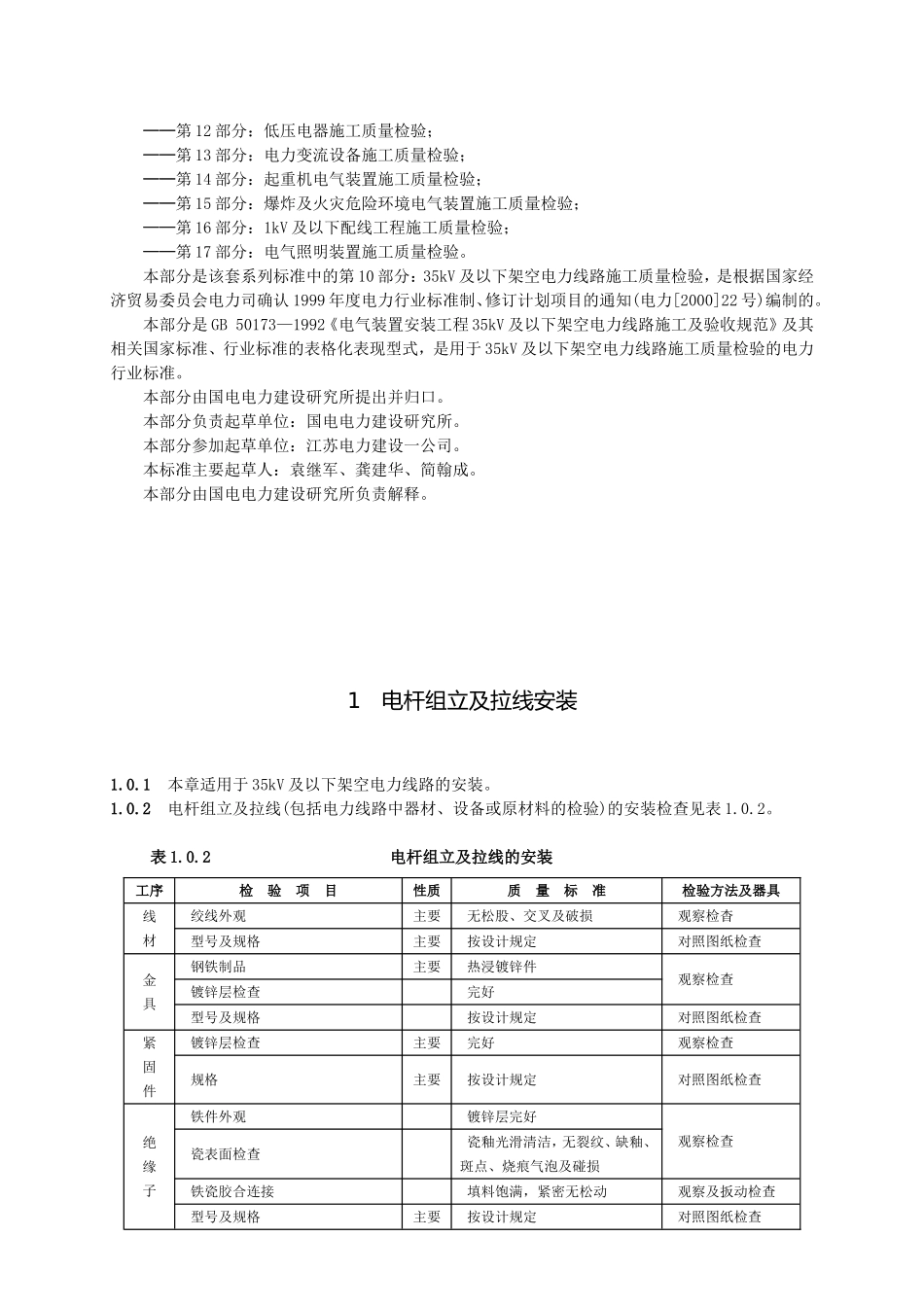

电气装置安装工程质量检验及评定规程第10部分：35kV及以下架空电力线路施工质量检验SpecificationforconstructionqualitycheckoutandevaluationofelectricequipmentinstallationPart10：35kVandunderover-headpowerline2002-09-16公布2002-12-01实施中华人民共和国国家经济贸易委员会公布前言《电气装置安装工程质量检验及评定规程》是一套系列标准，用于电气装置安装施工质量检查、验收及评定。该套标准由如下17部分组成：——第1部分：通则；——第2部分：高压电器施工质量检验；——第3部分：电力变压器、油浸电抗器、互感器施工质量检验；——第4部分：母线装置施工质量检验；——第5部分：电缆线路施工质量检验；——第6部分：接地装置施工质量检验；——第7部分：旋转电机施工质量检验；——第8部分：盘、柜及二次回路接线施工质量检验；——第9部分：蓄电池施工质量检验；——第10部分：35kV及以下架空电力线路施工质量检验；——第11部分：电梯电气装置施工质量检验；——第12部分：低压电器施工质量检验；——第13部分：电力变流设备施工质量检验；——第14部分：起重机电气装置施工质量检验；——第15部分：爆炸及火灾危险环境电气装置施工质量检验；——第16部分：1kV及以下配线工程施工质量检验；——第17部分：电气照明装置施工质量检验。本部分是该套系列标准中的第10部分：35kV及以下架空电力线路施工质量检验，是根据国家经济贸易委员会电力司确认1999年度电力行业标准制、修订计划项目的通知(电力[2000]22号)编制的。本部分是GB50173—1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》及其相关国家标准、行业标准的表格化表现型式，是用于35kV及以下架空电力线路施工质量检验的电力行业标准。本部分由国电电力建设研究所提出并归口。本部分负责起草单位：国电电力建设研究所。本部分参加起草单位：江苏电力建设一公司。本标准主要起草人：袁继军、龚建华、简翰成。本部分由国电电力建设研究所负责解释。1电杆组立及拉线安装1.0.1本章适用于35kV及以下架空电力线路的安装。1.0.2电杆组立及拉线(包括电力线路中器材、设备或原材料的检验)的安装检查见表1.0.2。表1.0.2电杆组立及拉线的安装工序检验项目性质质量标准检验方法及器具线材绞线外观主要无松股、交叉及破损观察检杳型号及规格主要按设计规定对照图纸检查金具钢铁制品主要热浸镀锌件观察检查镀锌层检查完好型号及规格按设计规定对照图纸检查紧固件镀锌层检查主要完好观察检查规格主要按设计规定对照图纸检查绝缘子铁件外观镀锌层完好观察检查瓷表面检查瓷釉光滑清洁，无裂纹、缺釉、斑点、烧痕气泡及碰损铁瓷胶合连接填料饱满，紧密无松动观察及扳动检查型号及规格主要按设计规定对照图纸检查绝缘检查主要绝缘良好检查试验记录混凝土电杆规格主要按设计规定对照图纸检查外观检查表面光洁，壁厚均匀，无露筋、跑浆；无纵、横向裂纹用尺检查杆身平直度不大于0.1％杆长拉线检查横担用料规格主要按设计规定对照图纸检查长度误差±5mm用尺检查安装孔距误差±2mm防腐方法主要热浸镀锌，镀锌层完好观察检查杆基定位直线杆顺线路方向位移35kV线路不大于设计档距的1％用尺检查10kV及以下线路不大于设计档距的3％横线路方向位移≤50mm转角杆、分支杆位移≤50mm电杆基础及底盘表面水平度水平用水平尺检查双杆两底盘中心根开误差≤±30mm用尺检查两杆坑深度一致用水平仪或U形连通管检查电杆坑深允许误差主要≤＋100mm，－50mm用尺检查混凝土电杆连接混凝土杆用的钢圈焊接主要牢固、可靠观察检查焊接后整杆弯曲度不大于0.2％杆长拉线检查立杆直线杆横向位移≤50mm用尺检查倾斜度35kV线路主要不大于0.3％杆长目测或用经纬仪10kV及以下线路不大于1／2杆梢直径转角杆倾斜度向内角主要不允许经纬仪检查向外角顶端位移不大于杆梢直径终端杆倾斜度向承力侧不允许向拉线侧(预偏值)不大于杆梢直径同基双杆直线杆横向位移≤50mm用尺检查转角杆横、顺向位移≤50mm用尺检查迈步≤30mm经纬仪检查根开≤±30mm用尺检查横扭安装横担安装位置直线杆受电侧观察检查分支杆、90°转角及终端杆拉线侧端部上下歪斜≤20mm用水准...
