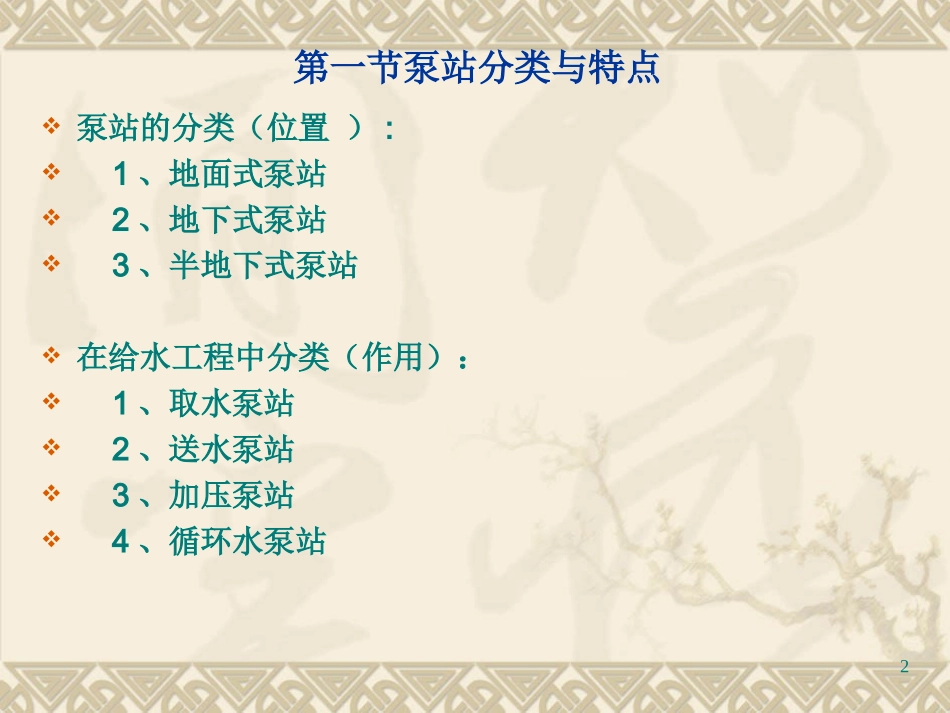

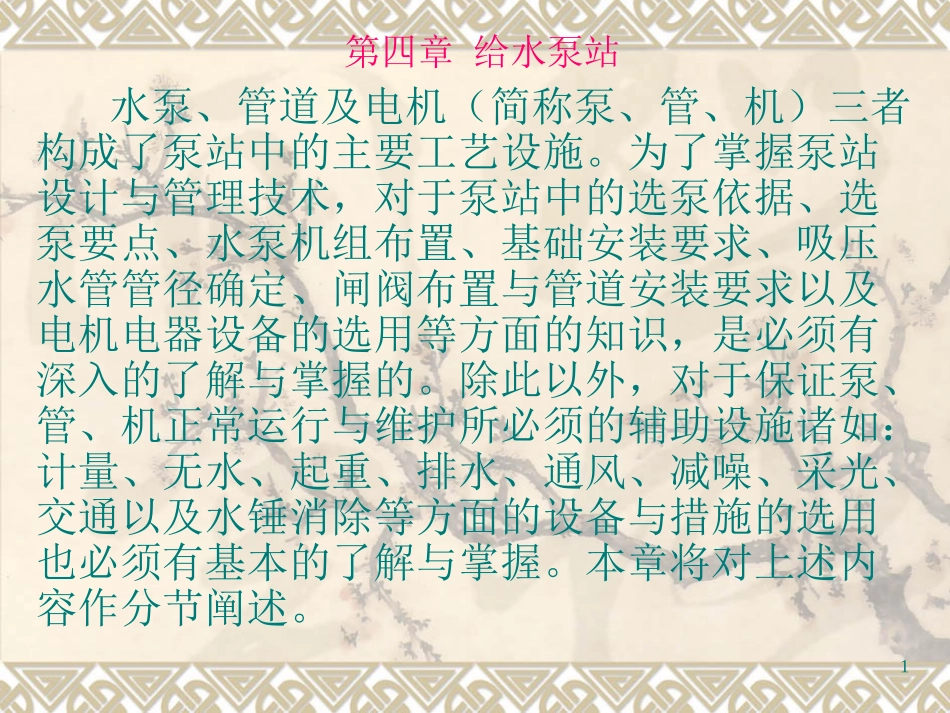

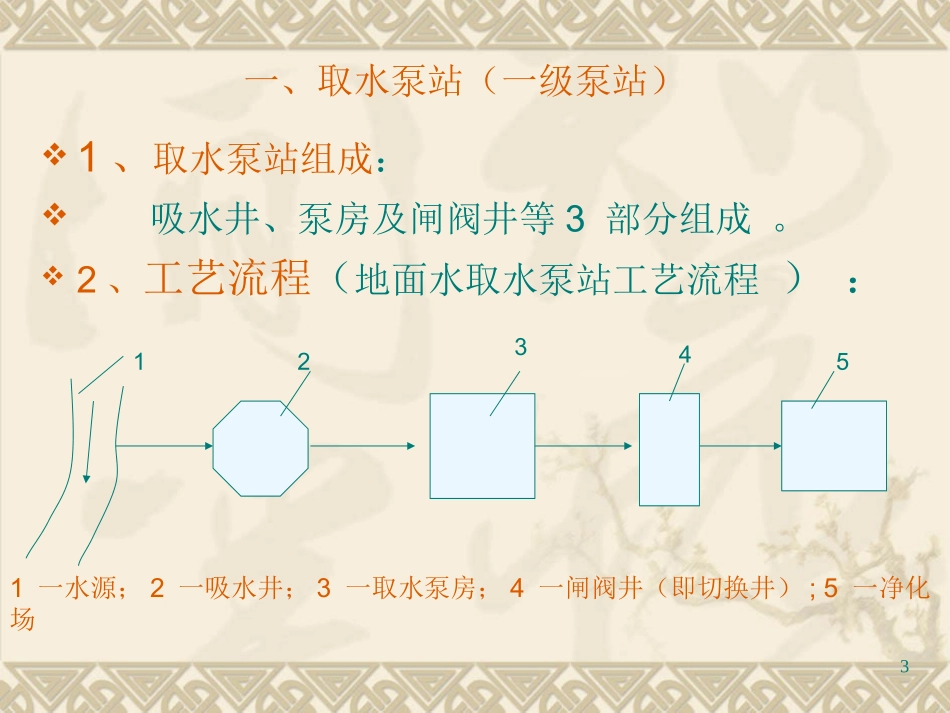

1第四章给水泵站水泵、管道及电机（简称泵、管、机）三者构成了泵站中的主要工艺设施。为了掌握泵站设计与管理技术，对于泵站中的选泵依据、选泵要点、水泵机组布置、基础安装要求、吸压水管管径确定、闸阀布置与管道安装要求以及电机电器设备的选用等方面的知识，是必须有深入的了解与掌握的。除此以外，对于保证泵、管、机正常运行与维护所必须的辅助设施诸如：计量、无水、起重、排水、通风、减噪、采光、交通以及水锤消除等方面的设备与措施的选用也必须有基本的了解与掌握。本章将对上述内容作分节阐述。2第一节泵站分类与特点泵站的分类（位置）:1、地面式泵站2、地下式泵站3、半地下式泵站在给水工程中分类（作用）：1、取水泵站2、送水泵站3、加压泵站4、循环水泵站3一、取水泵站（一级泵站）1、取水泵站组成：吸水井、泵房及闸阀井等3部分组成。2、工艺流程（地面水取水泵站工艺流程）：213451一水源；2一吸水井；3一取水泵房；4一闸阀井（即切换井）;5一净化场4一、取水泵站（一级泵站）3、取水泵站特点：靠江临水。河道的水文、水运、地质以及航道的变化等都会直接影响到取水泵站本身的埋深、结构形式以及工程造价等。水位涨落悬殊泵房的高度高一般采用圆形钢筋混凝土结构泵房平面面积大小对泵站的工程造价影响大，“贵在平面”。5一、取水泵站（一级泵站）4、设计泵房应注意的问题：机组及各辅助设施的布置，应尽可能地充分利用泵房内的面积；结构计算；稳定验算：抗浮、抗裂、防倾覆、防滑坡等。近远期相结合，考虑到远期扩建的可能性。5、施工空间、时间的安排。6一、取水泵站（一级泵站7一、取水泵站（一级泵站）8一、取水泵站（一级泵站）9一、取水泵站（一级泵站）10二、送水泵站（二级泵站，清水泵站）净化构筑物处理后的出厂水，由清水池流入吸水井，送水泵站中的水泵从吸水井中吸水，通过输水干管将水输往管网。特点：供水情况直接受用户用水情况的影响，其出厂流量与水压在一天内各个时段中是不断变化的。工艺流程：11二、送水泵站（二级泵站，清水泵站）净化构筑物处理后的出厂水，由清水池流入吸水井，送水泵站中的水泵从吸水井中吸水，通过输水干管将水输往管网。1、特点：供水情况直接受用户用水情况的影响，其出厂流量与水压在一天内各个时段中是不断变化的。2、送水泵站工艺流程：1一清水池；2一吸水井；3一送水泵站；4一管网；5一高地水池（水塔）吸水井送水泵站清水池水塔管网12二、送水泵站（二级泵站，清水泵站）3、吸水井型式：分离式吸水井池内式吸水井送水泵站吸水水位变化范围小，通常不超过3～4m，因此泵站埋深较浅。送水泵站为了适应管网中用户水量和水压的变化，必须设置各种不同型号和台数的水泵机组。13三、加压泵站城市给水管网面积较大，输配水管线很长，或给水对象所在地的地势很高，城市内地形起伏较大的情况下，通过技术经济比较，可以在城市管网中增设加压泵站。优点：减少能耗大减低管网中压力，减少管道水量漏失。加压方式：1、采用在输水管线上直接串联加压；一般用于水厂位置远离城市管网的长距离输水的场合。2、采用清水池及泵站加压供水。14加压泵站供水方式加压泵站供水方式1一二级泵房；2一增压泵房；3一水库泵站；4一配水管网；5一输水管；6一逆止阀15四、循环水泵站在某些工业企业中，生产用水可以循环使用或经过简单处理后回用时采用。在循环系统的泵站中，一般设置输送冷、热水的两组水泵，热水泵将生产车间排出的废热水，压送到冷却构筑物进行降温，冷却后的水再由冷水泵抽送到生产车间使用。循环给水系统工艺流程1一生产车间；2一净水构筑物；3一热水井；4一循环泵站；5一冷却构筑物；6一集水池；7一补充新鲜水16第二节水泵选择一、选泵的原则1、满足流量和扬程的要求；2、水泵机组在长期运行中，水泵工作点的效率最高；3、按所选的水泵型号和台数设计的水泵站，要求设备和土建的投资最小；4、便于操作维修，管理费用少。17第二节水泵选择二、选型的方法和步骤1、确定水泵的流量和扬程；2、泵型初选：根据...
