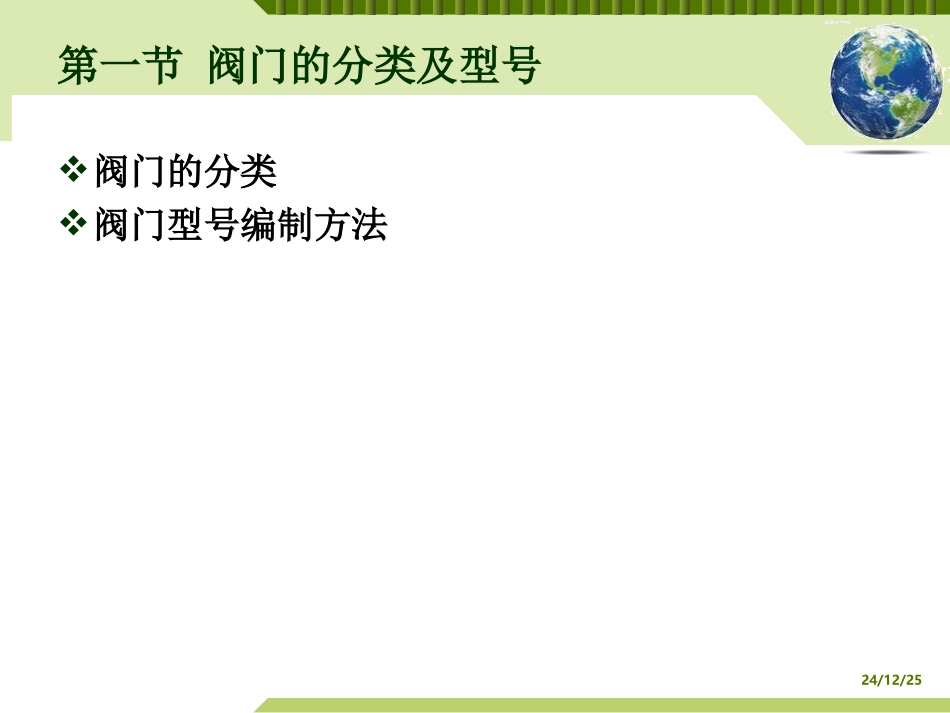

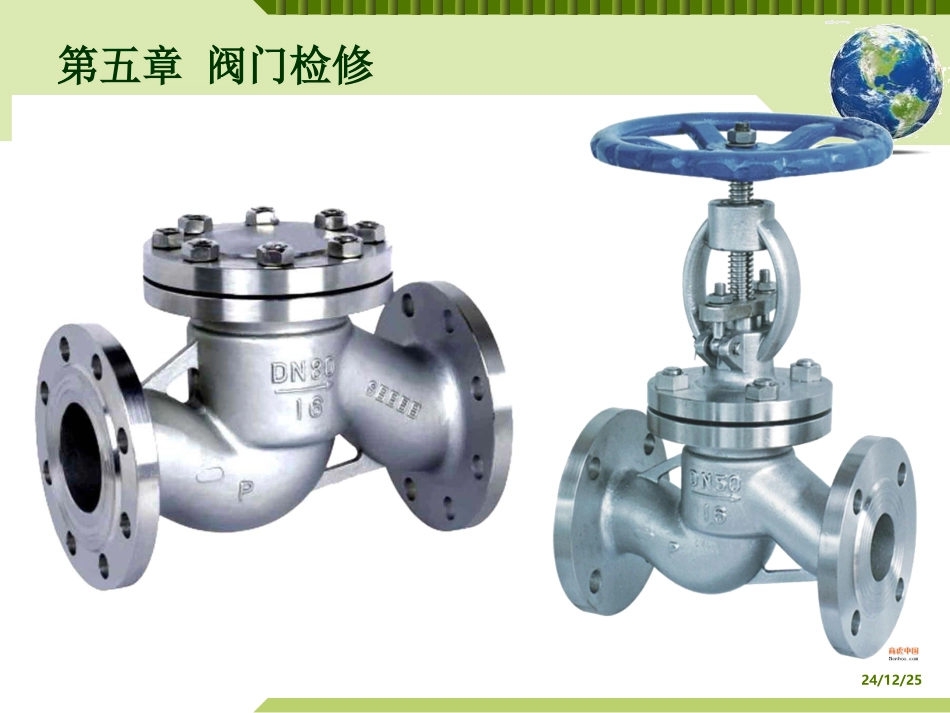

24/12/25第五章阀门检修24/12/25第一节阀门的分类及型号阀门的分类阀门型号编制方法24/12/25按用途分：1.关断阀门。用来切断和接通介质流通通路，如闸阀、截止阀、蝶阀、球阀等。2.调节阀门。用来调节工作工质的流量和压力，如调节阀、节流阀、减压阀、疏水阀。3.安全阀门。用来保护设备、防止事故发生，如安全阀、止回阀、隔膜阀等。阀门的分类24/12/25按公称压力分1.低压阀。PN≤1.6MPa的阀门。2.中压阀。PN＝2.5-6.4MPa的阀门。3.高压阀。PN＝10.0-80.0MPa的阀门。4.超高压阀。PN＞100.0MPa的阀门。按介质工作温度分1.常温阀。工作介质温度40-120℃2.中温阀。工作介质温度120-450℃3.高温阀。工作介质温度＞450℃阀门的分类24/12/25阀门型号主要表明阀门类别、作用、结构特点以及所选用的材料性质等，一般用7个单元组成阀门型号。阀门类型驱动方式连接形式密封圈或衬里材料公称压力阀体材料阀门型号编制方法P.14824/12/25阀门---应用现场24/12/25阀门---应用现场24/12/25第二节阀门的构造闸阀截止阀蝶阀调节阀止回阀安全阀24/12/25闸阀又称闸板阀，只做截断装置之用。在闸体内设有一个与介质流动方向成垂直方向的闸板，在闸板全开或全闭时，接通或切断介质通路。闸阀主要由阀体、阀盖、阀杆、闸板等组成。闸板有单闸板和双闸板两种。闸板的两个密封面成一定角度的楔式闸板，两个密封面平行的为平行式闸板，两密封面间加有弹簧或弹性装置的为弹性闸板。阀门开启时阀杆伸出阀体的叫明杆式，不伸出阀体的叫暗杆式。闸阀24/12/251.明杆楔式单闸板闸阀2.明杆楔式双闸板闸阀3.暗杆楔式闸阀4.高温高压闸阀几种常用闸阀24/12/25闸阀暗杆-刀型明杆24/12/25闸阀法兰闸阀丝扣闸阀24/12/25闸阀结构图24/12/25闸阀的结构特点是具有两个密封圆盘形成密封面，阀瓣如同一块闸板插在阀座中。工质在闸阀中流过是流向不变，因而流动阻力较小；阀瓣的启闭方向与介质流向垂直，因而启闭力较小。当闸阀全开时，工质不会直接冲刷阀门的密封面，故阀线不易损坏。闸阀只适用于全开或全关，而不适用于调节。在主蒸汽管道和大直径给水管道中，减少管路的流动阻力损失具有很大意义，所以在这些管道中普遍采用闸阀作关断之用。闸阀的特点24/12/25截止阀是利用装在阀杆下面的阀盘与阀体突缘部分（阀座）的配合来开闭阀门。根据阀体结构的不同，将其分为直通式、角式和直流式。截止阀在使用时，对介质的流向有一定要求，所以在阀体外部箭头标出流向。截止阀24/12/25截止阀24/12/25截止阀-美标波纹管24/12/251.闸阀与截止阀相比，在开关阀门时，前者省力；2.闸阀可允许介质向两个方向流动，截止阀只允许单向；3.闸阀在完全开时，工作介质对密封面冲刷较小，但对截止阀的密封冲刷严重。4.对于相同工作介质来说，闸阀的通径要比截止阀小。闸阀与截止阀的比较24/12/25闸阀与截止阀的比较5.闸阀的制造长度小于截止阀，闸阀阀体的制作也较简单。闸阀流体阻力比截止阀小。6.高压截止阀的通径一般不大于100mm，在较大直径的蒸汽与给水管路上就采用高压闸阀。7.截止阀用于直径较小的管道，而闸阀用于直径较大的管道上。24/12/25蝶阀是近年来发展较快的阀门品种之一，在火电厂中多用在冷却水、凝结水系统以及凝结水除盐系统。蝶阀体积小、重量轻、开关简便，可水平、垂直或倾向安装，所以在不少场合取代了闸阀和截止阀。蝶阀24/12/25蝶阀手动蝶阀电动蝶阀24/12/25调节阀在锅炉机组的运行调整中起重要作用，可以用来调节蒸汽、给水或减温水的流量，也可以调节压力。调节阀的调节作用一般都是靠节流原理来实现的，所以其确切的名称应叫节流调节阀。1.单级节流调节阀2.多级节流调节阀3.回转式窗口节流调节阀4.柱塞式调节阀5.挡板式调节阀调节阀P.15724/12/25调节阀角式调节阀24/12/25高压差调节阀24/12/25止回阀主要用于防止介质倒流，避免事故的发生。止回阀安装在泵出口，防止泵停止后，介质倒流使泵反转；安装在锅炉给水管上，防止在给水泵停止后，高压给水倒流；安装在汽轮机抽气管上，当汽轮机因故障停...
