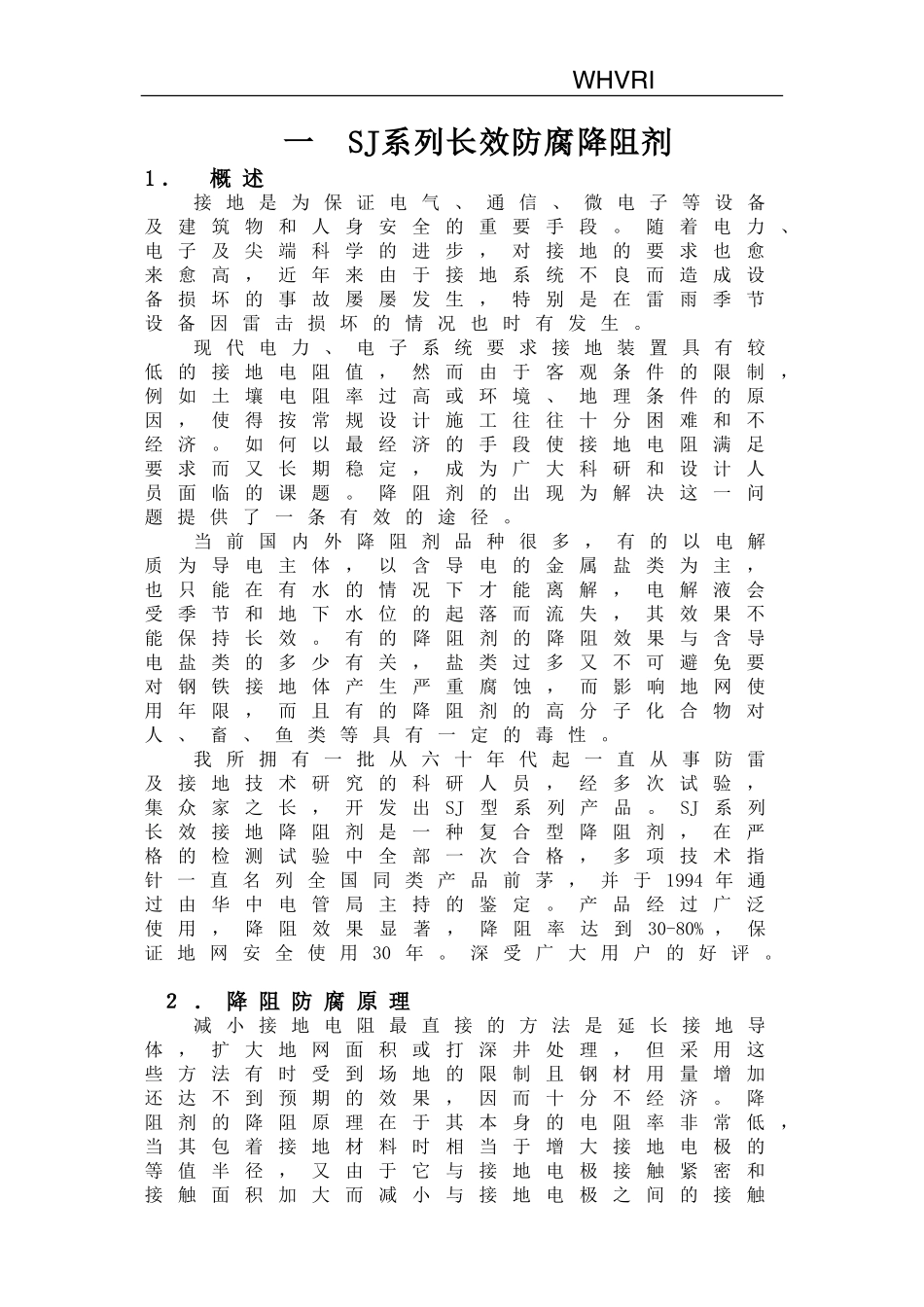

WHVRI一SJ系列长效防腐降阻剂1．概述接地是为保证电气、通信、微电子等设备及建筑物和人身安全的重要手段。随着电力、电子及尖端科学的进步，对接地的要求也愈来愈高，近年来由于接地系统不良而造成设备损坏的事故屡屡发生，特别是在雷雨季节设备因雷击损坏的情况也时有发生。现代电力、电子系统要求接地装置具有较低的接地电阻值，然而由于客观条件的限制，例如土壤电阻率过高或环境、地理条件的原因，使得按常规设计施工往往十分困难和不经济。如何以最经济的手段使接地电阻满足要求而又长期稳定，成为广大科研和设计人员面临的课题。降阻剂的出现为解决这一问题提供了一条有效的途径。当前国内外降阻剂品种很多，有的以电解质为导电主体，以含导电的金属盐类为主，也只能在有水的情况下才能离解，电解液会受季节和地下水位的起落而流失，其效果不能保持长效。有的降阻剂的降阻效果与含导电盐类的多少有关，盐类过多又不可避免要对钢铁接地体产生严重腐蚀，而影响地网使用年限，而且有的降阻剂的高分子化合物对人、畜、鱼类等具有一定的毒性。我所拥有一批从六十年代起一直从事防雷及接地技术研究的科研人员，经多次试验，集众家之长，开发出SJ型系列产品。SJ系列长效接地降阻剂是一种复合型降阻剂，在严格的检测试验中全部一次合格，多项技术指针一直名列全国同类产品前茅，并于1994年通过由华中电管局主持的鉴定。产品经过广泛使用，降阻效果显著，降阻率达到30-80%，保证地网安全使用30年。深受广大用户的好评。２．降阻防腐原理减小接地电阻最直接的方法是延长接地导体，扩大地网面积或打深井处理，但采用这些方法有时受到场地的限制且钢材用量增加还达不到预期的效果，因而十分不经济。降阻剂的降阻原理在于其本身的电阻率非常低，当其包着接地材料时相当于增大接地电极的等值半径，又由于它与接地电极接触紧密和接触面积加大而减小与接地电极之间的接触WHVRI电阻，从而降低了接地体的总电阻。降阻剂的构成可分为电子导电型和离子导电型。其中电子导电型受气候因素影响较小，长效性好，而且不产生腐蚀，SJ系列降阻剂是集电子导电和离子导电为一体的无机物质组成的混合物。降阻剂的pH值在9-12范围内呈弱碱性最为理想，因为碱性物质能在钢铁接地极表面形成一层钝化膜，保护接地极免受土壤的腐蚀，由于土壤成分的不均匀性，使埋地电极产生电池腐蚀，降阻剂通过紧密地围裹电极，防止其它杂质的渗入使发生腐蚀的离子交换不在电极中进行，而是在降阻剂与土壤的接口进行，从而达到保护接地极降低腐蚀的目的。３．主要技术指针SJ系列降阻剂的主要成份有Na、Ca、Fe、Mg、Ti、C等元素，外观为灰褐色粉状物。不含有毒元素，对环境无污染。室温下电阻率：SJ-1小于1.5Ω·m适用于土壤电阻率高的多雨地区。SJ-2小于1.5Ω·m适用于土壤电阻率高且土壤易流失的多雨地区。SJ-3小于1.5Ω·m抗旱型，适用于土壤电阻率高的少雨地区。pH值大于7小于12埋地时对低碳钢及镀锌钢的平均腐蚀率：小于0.01mm/年经理化试验估算，有效使用年限不低于30-50年。4．适用范围（1）、发、变电站、输电线路及通讯线路杆塔的接地装置。（2）、移动通信基站、电视塔、微波塔、无线电台、雷达站、邮电、铁路等通讯设备的接地装置。（3）、电子计算机及微电子设备的接地装置。（4）、石油化工厂、储油库、高层建筑的接地装置。（5）、各种仪器、仪表的工作、保护的接地装置。5．设计及施工估算接地降阻剂的降阻效果和土壤电阻率及接地WHVRI装置的型式有关，由于理论上难以准确确定，通过应用及试验我们推荐用如下的估算公式；a、单根垂直接地体电阻的估算公式：式中：k：采用降低阻剂时的修正系数，与土壤电阻率有关见图（一）ρ：土壤电阻率Ω·mL：垂直接地体长md：接地体的直径mb、单根水平接地体接地电阻估算式式中：ρ：土壤电阻率Ω·m。L：接地体的长度mh：埋设深度md：接地体的直径mK：采用降阻剂时的修正系数，与土壤电阻率有关见图（一）用量估算：水平地体(吨)a、b:使用降阻剂时降阻剂的两底宽；h：降阻剂的高度；L：整个降阻剂的沟长。单位均为米。垂直接地体W=π·（D/2）2×L×0.85（吨）D：使用降阻...
