沉箱重力式码头课程设计第一讲VIP免费

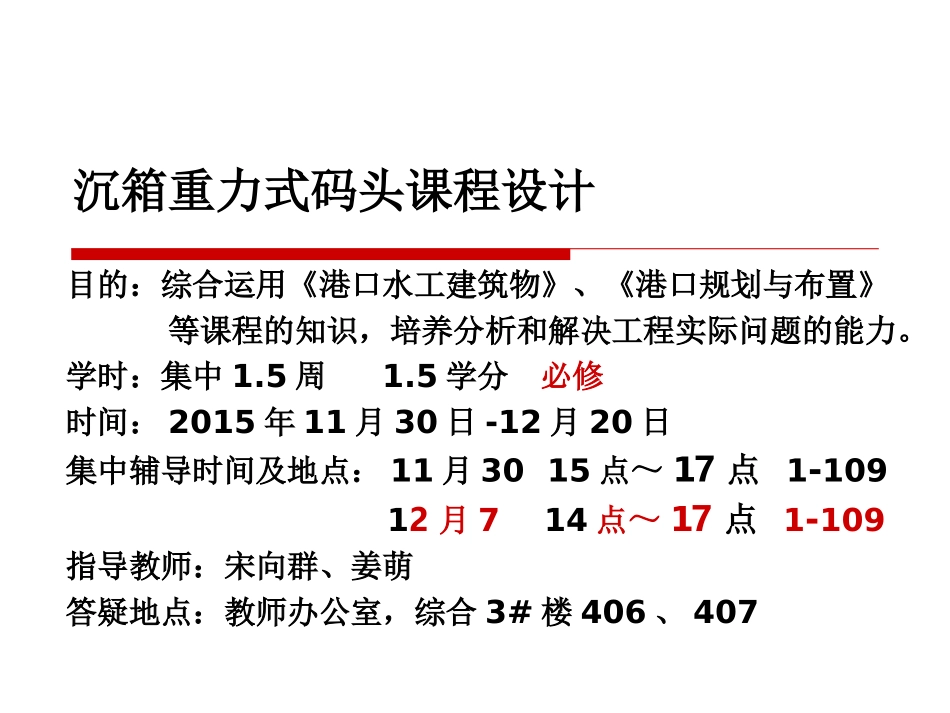

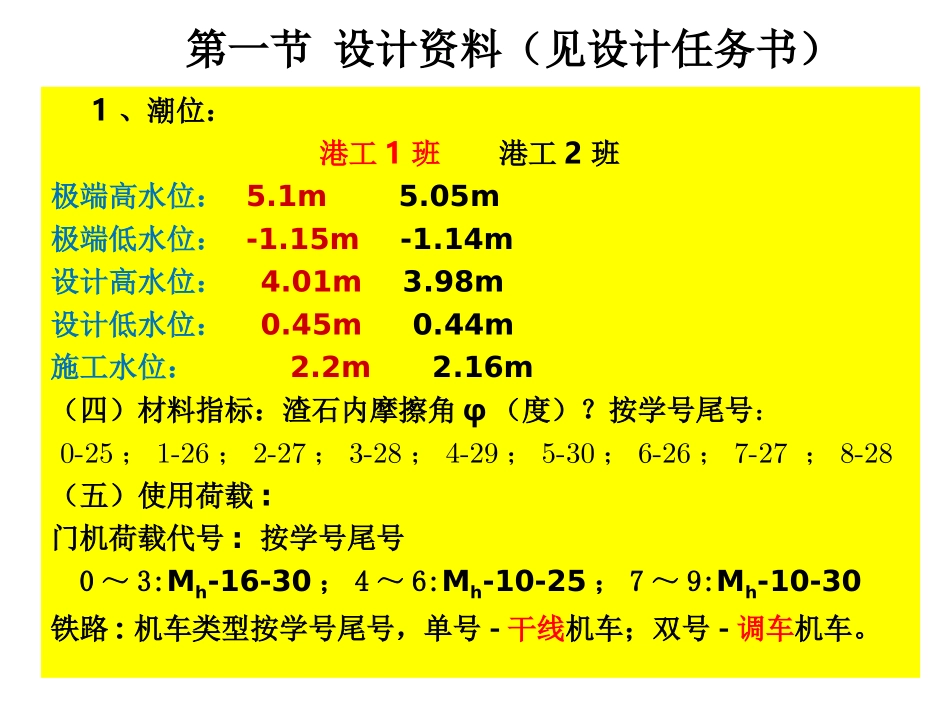

沉箱重力式码头课程设计目的：综合运用《港口水工建筑物》、《港口规划与布置》等课程的知识，培养分析和解决工程实际问题的能力。学时：集中1.5周1.5学分必修时间：2015年11月30日-12月20日集中辅导时间及地点：11月3015点～17点1-10912月714点～17点1-109指导教师：宋向群、姜萌答疑地点：教师办公室，综合3#楼406、4071、潮位：港工1班港工2班极端高水位：5.1m5.05m极端低水位：-1.15m-1.14m设计高水位：4.01m3.98m设计低水位：0.45m0.44m施工水位：2.2m2.16m（四）材料指标：渣石内摩擦角φ（度）？按学号尾号：0-25；1-26；2-27；3-28；4-29；5-30；6-26；7-27；8-28（五）使用荷载:门机荷载代号:按学号尾号0～3:Mh-16-30；4～6:Mh-10-25；7～9:Mh-10-30铁路:机车类型按学号尾号，单号-干线机车；双号-调车机车。第一节设计资料（见设计任务书）第二节码头标准断面的构造及其轮廓尺寸一、码头各部分标高1.码头顶标高即胸墙顶标高原则：大潮时不淹没；便于作业和前后方高程的衔接。基本标准:设计高水位＋1～1.5m复核标准:极端高水位＋0～0.5m有掩护、实体码头2.沉箱顶标高：施工水位+0.3～0.5m3.胸墙底标高:沉箱顶标高-0.3～0.5m嵌入沉箱顶0.3～0.5m4.码头前沿设计底标高（抛石基床顶或沉箱底标高）＝设计低水位-码头前沿设计水深5.基床底标高：当基床顶面应力＞地基承载力时,由地基承载力确定,厚度≮1m;否则厚度≮0.5m；6.抛石棱体顶标高：棱体顶面应高出沉箱≮0.5m；棱体表层应抛设0.5～0.8m厚二片石,其上再设倒滤层。7.倒滤层顶标高：取决于倒滤层厚度。碎石层坡度1:1.5码头前沿设计水深D=T+Z1+Z2+Z3+Z4设计低水位，设计船型在满载吃水情况下安全停靠的水深。T—设计船型荷载吃水；Z1—龙骨下最小富裕深度（与海底质有关）；Z2—波浪富裕深度；Z3—配载不均匀增加的尾吃水；Z4—备淤深度。倒滤层厚度分层～：5-20mm瓜米石、粗砂或砾砂层组成,每层厚度≮0.3m,总厚度≮0.6m不分层～：级配较好的混合石料，如石渣、砂卵石等，厚度≮0.8m；或粒径5～100mm碎石，厚度≮0.6m1、泊位长度中间泊位：Lb＝L+d(设计船长＋富裕长度)富裕长度按《海港总体设计规范》选取，与船长有关。2、沉箱长度:根据沉箱预制厂能力和泊位长度综合确定。（尽量少的个数）沉箱安装缝宜采用沉箱高度的4‰，一般50mm。3、沉箱高度＝沉箱顶标高－沉箱底标高4、沉箱宽度:由码头稳定性确定，通过试算。（包括趾）经验:取（0.6～0.7）倍码头高度（胸墙顶到沉箱底）二、沉箱外形尺度确定（由泊位尺度、预制能力等综合确定）沉箱尺度确定本设计沉箱用平接方式1、外壁、底板和隔墙厚度外壁厚由计算确定，≮250mm（有抗冻要求≮300mm）300,350,400mm底板厚度由计算确定，≮壁厚（比壁厚大50～100mm）400,450,500,550m隔墙厚度取隔墙间距的1/25～1/20，≮200mm加强角宽度150-200mm，以减少应力集中。2、箱内隔墙布置宜对称布置，间距3～5m，内隔墙上部挖洞时，孔洞下边缘至箱底的距离不宜小于隔墙间距的1.5倍3、沉箱重量（≤预制场预制能力）、干舷、浮游稳定性、吃水验算（列表计算、汇总）三、沉箱细部尺寸四、上部结构设计（一）胸墙断面设计（现浇砼）常见L型、梯形等形式1、胸墙顶宽：≮0.8m（系船柱、门机前轨、管沟…）2、胸墙底宽：由胸墙稳定性要求定。经验:＞1/2沉箱宽度。3、胸墙高度＝胸墙顶标高－胸墙底标高（二）系船柱设计1、系船柱中心距码头前沿0.5～1.0m，20～30m等间距。2、选择系船柱吨级：按75%保证率计算值、下限值，取值；用定型产品（三）门机布置:轨距、跨距10.5m，前轨到码头前沿≮2m，荷载图式?2、选择系船柱吨级：⑴风压力垂直于码头前沿的横向分力见《荷载》附录EFxw=73.6×10-5Axwvx2ζ1ζ2vx—设计风速（九级风，v＝22m/s）ζ1—风压不均匀折减系数（0.6～1.0），与轮廓尺寸有关;ζ2—风压高度变化修正系数（1.0～1.54）,与船舶水面以上高度有关。Axw—船体受风面积，查《荷载》附录H，根据船型、吨位，按75%保证率选取。⑵水流力（有掩护码头，本设计可忽略）⑶系缆力标准值n—同时受力的系船柱数目，与船长有关，查《荷载》表K—系船柱受力分布不均匀系数，n=2时，K=1.2；n＞2时，...
