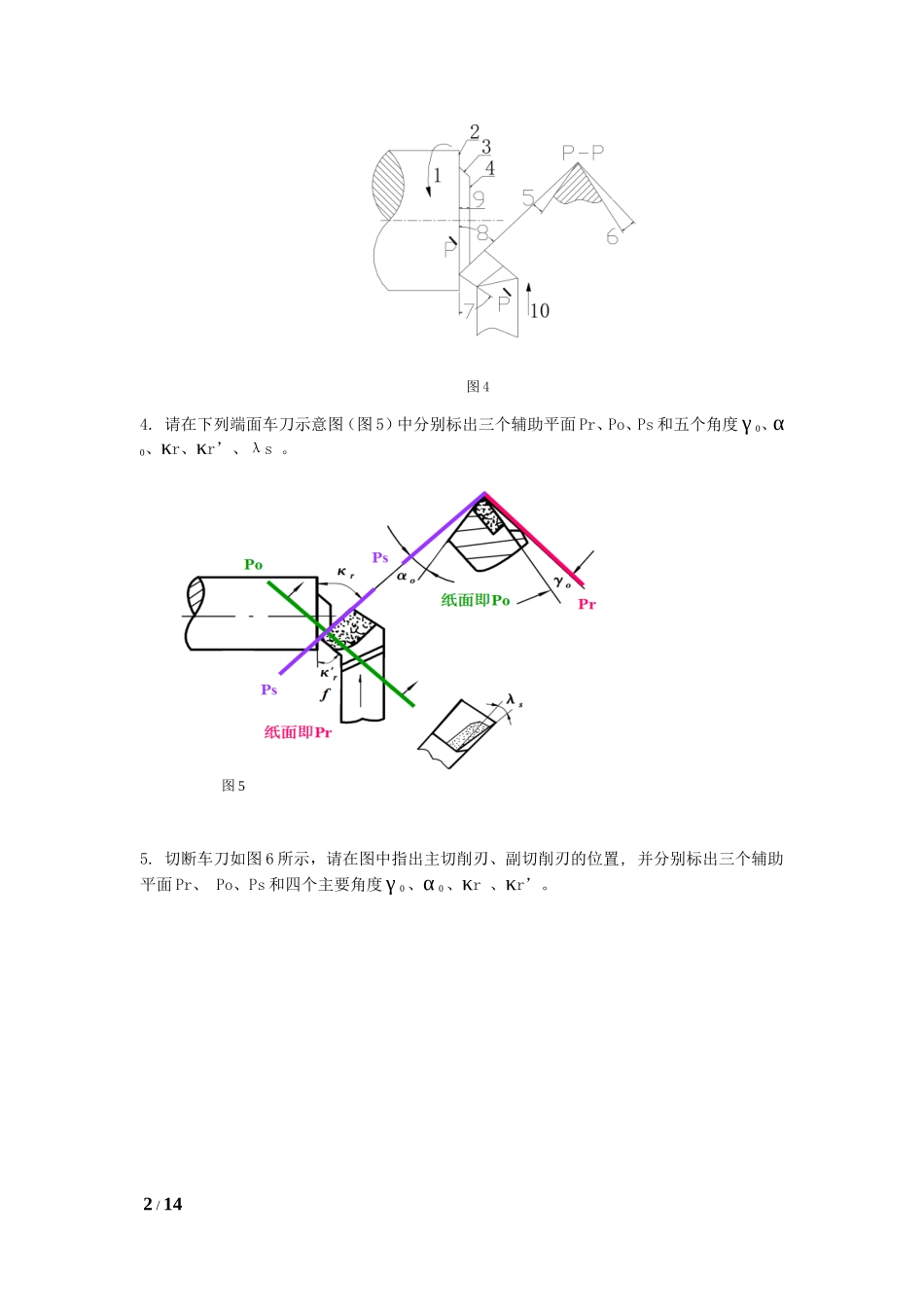

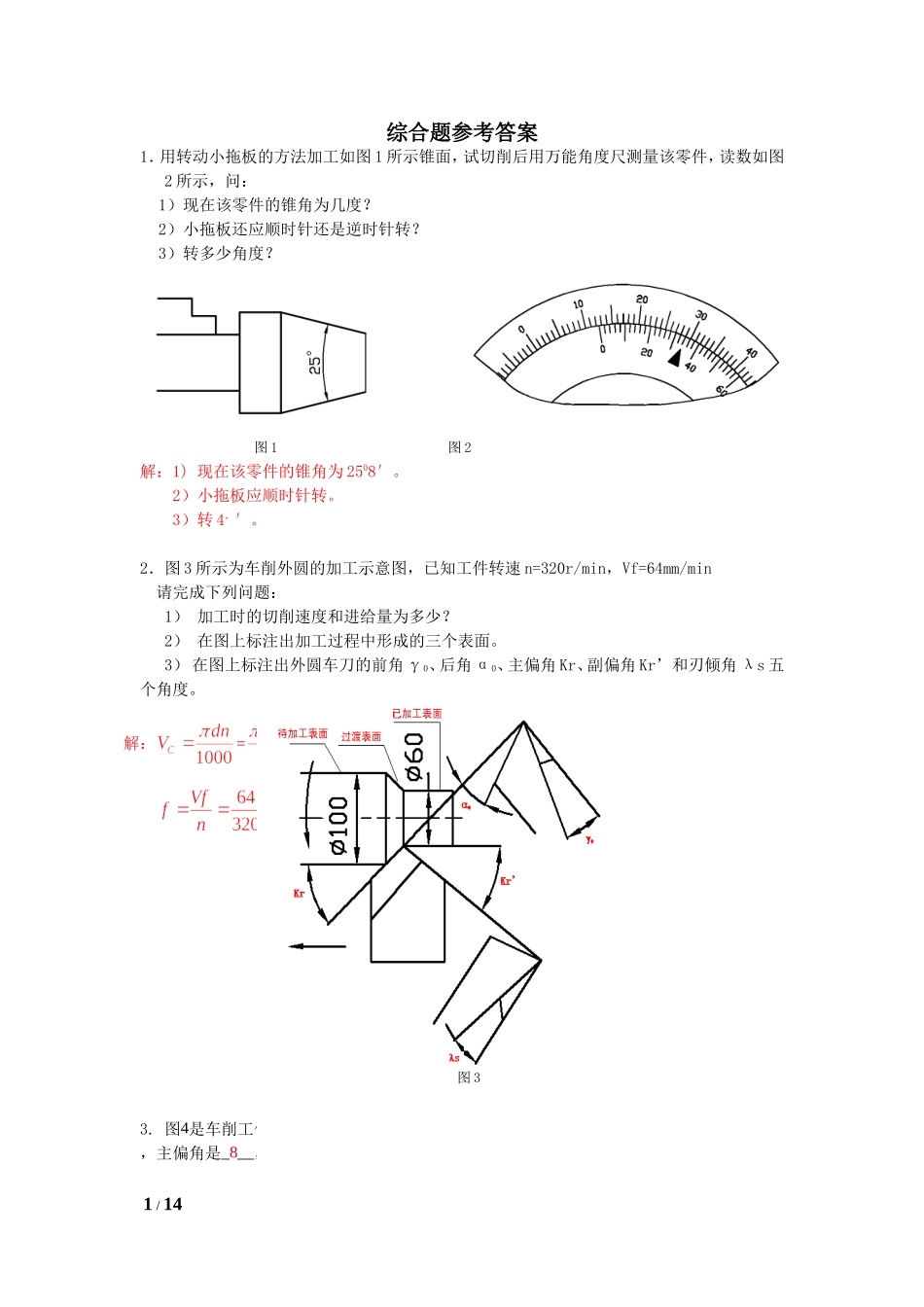

综合题参考答案1．用转动小拖板的方法加工如图1所示锥面，试切削后用万能角度尺测量该零件，读数如图2所示，问：1）现在该零件的锥角为几度？2）小拖板还应顺时针还是逆时针转？3）转多少角度？图1图2解：1)现在该零件的锥角为2508′。2）小拖板应顺时针转。3）转4，′。2．图3所示为车削外圆的加工示意图，已知工件转速n=320r/min，Vf=64mm/min请完成下列问题：1）加工时的切削速度和进给量为多少？2）在图上标注出加工过程中形成的三个表面。3）在图上标注出外圆车刀的前角γ0、后角α0、主偏角Kr、副偏角Kr’和刃倾角λs五个角度。3.图4是车削工件端面的示意图，图上标注的主运动是1，进给运动是_10__，刀具前角是6，主偏角是_8__，加工（过渡）表面是3。（请填写序号）1/14解：=m/min图3图44.请在下列端面车刀示意图（图5）中分别标出三个辅助平面Pr、Po、Ps和五个角度γ0、α0、κr、κr’、λs。图55.切断车刀如图6所示，请在图中指出主切削刃、副切削刃的位置,并分别标出三个辅助平面Pr、Po、Ps和四个主要角度γ0、α0、κr、κr’。2/14图66.在车床上将两根直径为Φ60mm的毛坯粗车至直径Φ56mm，加工长度为300mm，切入长度5mm、切出长度5mm，采用的机床转速均为n=500r/min，进给量则分别采用：f1=0.2mm/r，f2=0.4mm/r，试求切削速度vc和加工各轴所需的基本工艺时间tm1、tm2；并比较两者的生产效率和加工后的表面质量。（计算结果保留一位小数）解：①切削速度②基本工艺时间采用f=0.2生产效率较低但表面质量好（粗糙度小）；采用f=0.4生产效率虽然提高了，但加工表面质量降低了（粗糙度大）。7.用一个12齿、直径为100mm的端铣刀铣削一个60mm宽、400mm长的平面，采用对称铣削，铣刀转速为200r/min，进给量为0.2mm/r，两端超越行程各为3mm，试求切削速度vc和基本工艺时间tm。解：①切削速度②切削长度3/14基本工艺时间8.请为下表中所列零件选择合适的外圆磨削方法。序号零件外圆磨削方法1光轴，直径Ф20，长100，批量10件，Ra=0.2um。纵磨法2光轴，直径Ф50，长20，批量1万件,Ra=1.2um。横磨法3空心轴，外径Ф50，长1800，批量1万件，Ra=1.2um。无心外圆磨床磨外圆4光轴，直径Ф50，长20，批量1万件,Ra=0.8um。深磨法9．分析图7所示的传动系统，完成下列问题：1）写出传动路线表达式；2）求主轴的转速级数；3）计算主轴的最高、最低转速。（数值保留整数））图7解：2)主轴的转速级数为12级4/143)=2019r/min43r/min10.根据下图（图8）所示的传动图，请：1）写出传动链结构式；2）计算V轴的转速级数；3）计算V轴的最高转速nmax和最低转速nmin。解：①传动链结构式：5/14图8②V轴的转速级数：③V轴的最高转速：V轴的最低转速：11.根据下图（图9）所示的传动图，请：1）写出传动链结构式；2）计算IV轴的转速级数；3）计算IV轴的最高转速nmax和最低转速nmin。6/14图9－－M开－－VI轴－电机-I轴-－II轴－－III轴－－IV轴－－－M合－－V轴解：①传动链结构式：②IV轴的转速级数：③IV轴的最高转速：IV轴的最低转速：12.如图10所示样板需用快走丝数控电火花线切割机加工，请用3B指令编写其加工程序。图10NBXBYBJGZ1B0B2000B2000GyL27/14电机-I轴-－II轴－－III轴－－IV轴2B0B10000B10000GyL23B0B10000B20000GxNR４4B0B10000B10000GyL25B30000B8100B30000GxL36B0B23800B23800GyL47B30000B8100B30000GxL48B0B2000B2000GyL4DD13.如图11所示样板需用快走丝数控电火花线切割机加工，请用3B指令编写其加工程序。图11BXBYBJGZA→BB65000B0B65000GxL1B→CB0B30000B30000GyL2C→DB10000B0B10000GxNR1D→EB10000B0B10000GxL3E→FB10000B0B20000GySR4F→GB10000B0B10000GxL3G→HB15000B30000B30000GyL3H→AB0B10000B10000GyL414.图12所示的样板需用快走丝数控电火花线切割机加工，忽略加工间隙，试用3B指令格式编制其加工程序。8/14图1215.电火花线切割零件的钼丝中心轨迹如图13所示B格式编制其数控线切割程序。注：切割路径从A(20,25)→B(20,20)→C(40,0)→D(30,0)→E(20,0)→F(0,0)→B(20,20)→A(20,25)图13ABB0B5000B005000GyL4BCB20000B20000B020000Gy（或Gx）L4CDB10000B0B010000GxL39/14NB...
