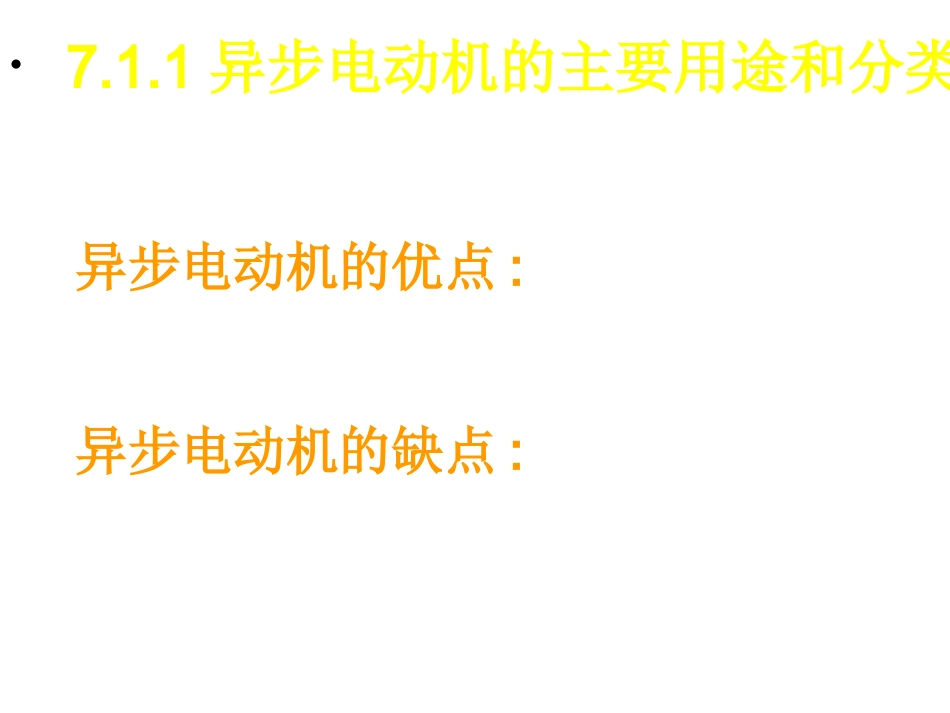

第7章异步电动机原理异步电动机的容量从几十瓦到数千千瓦，占各种电动机总数的90%左右。交流电动机电动机直流电动机鼠笼式绕线式异步机同步机他励、并励、串励、复励电动机的分类7.1异步电动机的主要结构、额定数据与基本工作原理•7.1.1异步电动机的主要用途和分类一、异步电机主要用作电动机，去拖动各种生产机械。异步电动机的优点:结构简单、容易制造、价格低廉、运行可靠、坚固耐用、运行效率较高和具有适用的工作特征。异步电动机的缺点:功率因数较差。异步电动机运行时，必须从电网里吸收落后性的无功功率，它的功率因数总是小于１。调速性能不够好。异步电动机运行时，定子绕组接到交流电源上，转子绕组自身短路，由于电磁感应的关系，在转子绕组中产生电动势、电流，从而产生电磁转矩。所以，异步电机又叫感应电机。二、异步电动机的种类很多，从不同角度看，有不同的分类法：（1）按定子相数分有①单相异步电动机；②两相异步电动机；③三相异步电动机。（2）按转子结构分有①绕线式异步电动机；②鼠笼式异步电动机。后者又包括单鼠笼异步电动机、双鼠笼异步电动机和深槽式异步电动机。此外，根据电机定子绕组上所加电压的大小，又有高压异步电动机、低压异步电动机之分。从其它角度看，还有高起动转矩异步电机、高转差率异步电机、高转速异步电机等等。•异步电机也可作为异步发电机使用。单机使用时，常用于电网尚未到达的地区，又找不到同步发电机的情况，或用于风力发电等特殊场合上。在异步电动机的电力拖动中，异步电机回馈制动时，即运行在异步发电机状态。7.1.2三相异步机的结构YBZXAC转子定子定子绕组（三相）机座转子：在旋转磁场作用下，产生感应电动势或电流。三相定子绕组：产生旋转磁场。线绕式鼠笼式鼠笼转子异步电动机在结构上也是由定子、转子、气隙组成。三相绕线式异步电动机结构图一、异步电动机的定子：异步电动机的定子是由机座、定子铁心和定子绕组三个部分组成的。1、定子铁心：是电动机磁路的一部分，装在机座里。为了降低定子铁心里的铁损耗，定子铁心用用0.5mm厚的硅钢片叠压而成的，在硅钢片的两面还应途上绝缘漆。下图所示为定子槽,其中(a)是开口槽，用于大、中型容量的高压异步电动机中；(b)是半开口槽，用于中型500V以下的异步电动机中；(c)是半闭口槽，用于低压小型异步电动机中。2、定子绕组：高压大、中型容量的异步电动机定子绕组常采用Y接，只有三根引出线，如图(a)所示。对中、小容量低压异步电动机，通常把定子三相绕组的六根出线头都引出来，根据需要可接成Y形或△形，如图(b)所示。定子绕组用绝缘的铜（或铝）导线绕成，嵌在定子槽内。定子绕组3、机座：主要是为了固定与支撑定子铁心。如果是端盖轴承电机，还要支撑电机的转子部分。因此，机座应有足够的机械强度和刚度。对中、小型异步电动机，通常用铸铁机座。对大型电机，一般采用钢板焊接的机座，整个机座和座式轴承都固定在同一个底板上。二、气隙：异步电动机的气隙是均匀的。气隙大小对异步电动机的运行性能和参数影响较大，由于励磁电流由电网供给，气隙越大，励磁电流也就越大，而励磁电流又属于无功性质，它要影响电网的功率因数，因此异步电动机的气隙往往以机械条件所能允许达到的最小数值。异步电动机的气隙比同容量直流电动机的气隙小得多，气隙一般为0.2~1.5mm左右。在中、小型异步电动机中，中小型一般为0.1－1mm•三、异步电动机的转子：异步电动机的转子是由转子铁心、转子绕组和转轴组成的。1、转子铁心：是电动机磁路的一部分，它用0.5mm厚的硅钢片叠压而成。铁心固定在转轴或转子支架上，整个转子的外表呈圆柱形。2、转子绕组：分为笼型和绕线型两类。1）笼型转子：笼型绕组是一个自己短路的绕组。在转子的每个槽里放上一根导体，在铁心的两端用端环连接起来，形成一个短路的绕组。如果把转子铁心拿掉，则可看出，剩下来的绕组形状像个松鼠笼子，如图（a)所示，因此又叫鼠笼转子。导条的材料有用铜的，也有用铝的。如果用的是铜料，就需要把事先做好的裸铜条插入转子铁心上的槽里，再用铜端环套在伸了两端的铜条上，最后焊在一起，如图(b)所示。如果用的...
