第九章 测量成图VIP免费

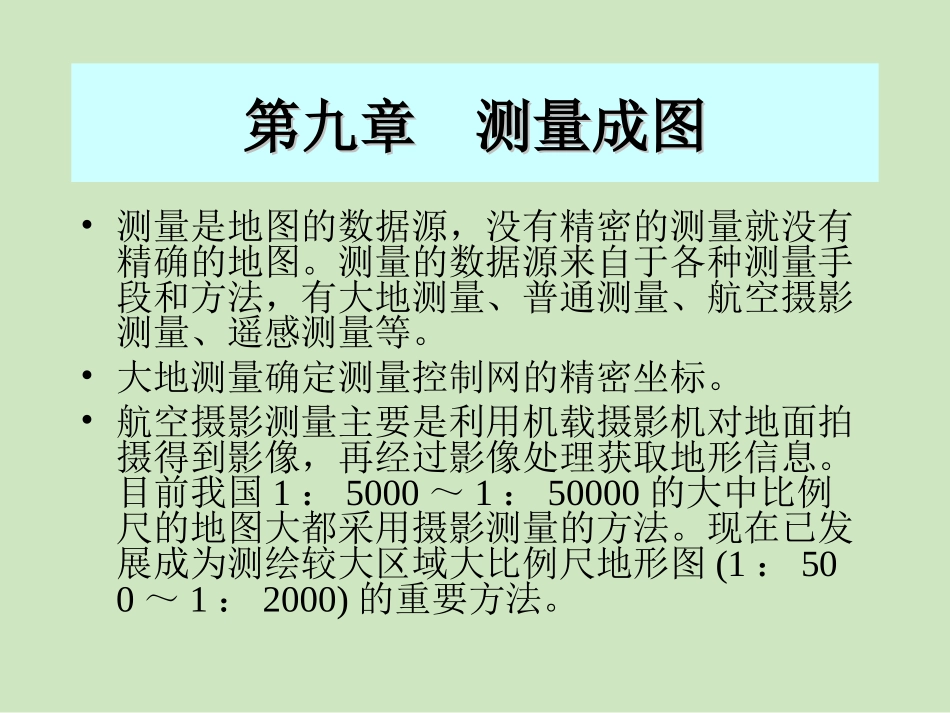

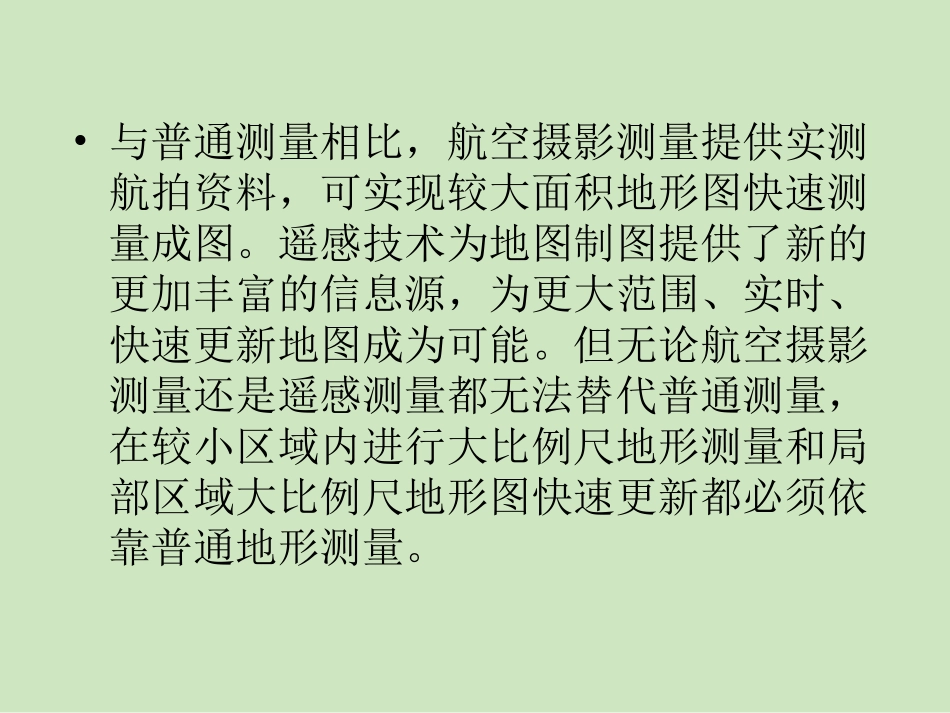

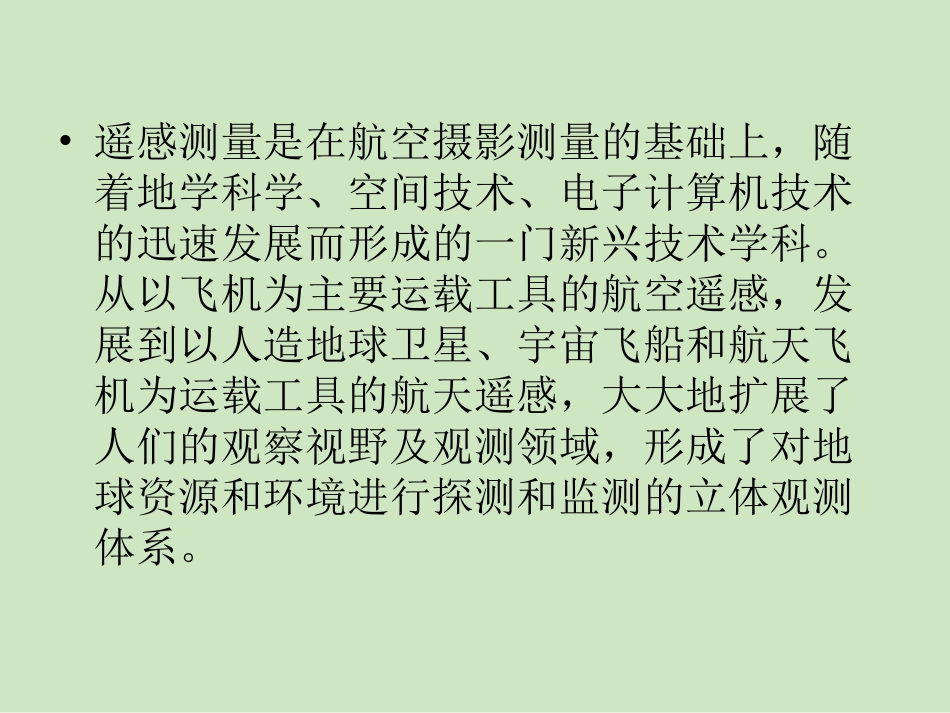

•测量是地图的数据源，没有精密的测量就没有精确的地图。测量的数据源来自于各种测量手段和方法，有大地测量、普通测量、航空摄影测量、遥感测量等。•大地测量确定测量控制网的精密坐标。•航空摄影测量主要是利用机载摄影机对地面拍摄得到影像，再经过影像处理获取地形信息。目前我国1：5000～1：50000的大中比例尺的地图大都采用摄影测量的方法。现在已发展成为测绘较大区域大比例尺地形图(1：500～1：2000)的重要方法。第九章测量成图第九章测量成图•遥感测量是在航空摄影测量的基础上，随着地学科学、空间技术、电子计算机技术的迅速发展而形成的一门新兴技术学科。从以飞机为主要运载工具的航空遥感，发展到以人造地球卫星、宇宙飞船和航天飞机为运载工具的航天遥感，大大地扩展了人们的观察视野及观测领域，形成了对地球资源和环境进行探测和监测的立体观测体系。•与普通测量相比，航空摄影测量提供实测航拍资料，可实现较大面积地形图快速测量成图。遥感技术为地图制图提供了新的更加丰富的信息源，为更大范围、实时、快速更新地图成为可能。但无论航空摄影测量还是遥感测量都无法替代普通测量，在较小区域内进行大比例尺地形测量和局部区域大比例尺地形图快速更新都必须依靠普通地形测量。一、地形图的基本知识1、地形图、平面图、地图地形图：地面上的地物和地貌水平投影到水平面上;按一定比例尺缩绘成图纸。地物:是指地球表面上的具有明显轮廓的各种固定物体，可以分为自然地物与人工地物两类。如房屋、道路、森林等。地貌:地面上高低起伏的形态山岭、洼地、河谷、平原、……自然形成地形地物地貌地形图缩绘比例尺§9.1§9.1地形图的基本知识地形图的基本知识一、地形图的基本知识一、地形图的基本知识平面图：只反映地物的平面位置，而不反映地貌形态地图：按一定的法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图，按内容地图可分为普通地图及专题地图。专题地图；如地籍图、地质图和旅游图等•在城市和工程建设的规划、设计和施工中，要用到多种比例尺的地形图，可以根据不同的用途，测绘和使用不同比例尺的地形图，如表9-1所示。二.地形图比例尺的选用三、比例尺精度三、比例尺精度•比例尺的含义：比例尺的含义：图上某线段的长度图上某线段的长度与地面上与地面上相相应线段实际的水平长度应线段实际的水平长度之比。之比。MDd1=•比例尺的精度比例尺的精度概念：相当于图上0.1mm的实地水平距离。•比例尺的精度对实际工作的意义：比例尺的精度对实际工作的意义：⑴确定测图比例尺；⑵确定测图精度。比例尺1：5001：10001：20001：50001：10000比例尺精度0.05m0.1m0.2m0.5m1.0m•地形要素地物和地貌•数学要素•其他内容比例尺——标注在图幅的正下方图名——图幅正上方，以图内主要内容名称命名图号——分幅方法编号，图名下方或紧跟图名图廓——地形图的边界，内、外图廓接合图表——说明本图幅与相邻图幅的关系，供索取相邻图幅时用。通常是中间一格画有斜线的代表本图幅，四邻分别注明相应的图号(或图名)，并绘注在图廓的左上方坐标格网线测绘单位、坐标系统、高程系统等测量员、绘图员、检查员等四.地形图的内容白吉树村15.0-10.01:1000西面角坐标为x=15.0km，y=10.0km。毛家镇二道梁北集三顶丘青山白石湾付家沟口•为便于测图和用图，用各种符号将实地的地物和地貌在图上表示出来，这些符号总称为地形图图式。图式是由国家测绘局统一制定的，它是测绘和使用地形图的重要依据。下图所示为1:500、1:1000和1:2000比例尺的一些常用的地形图图式符号。•图式中的符号有三类：地物符号、地貌符号和注记符号。§9.2地形图图式一、地物的表示方法地物符号的分类：1、等高线的概念：地面上高程相等的相邻点所连成的闭合曲线。2、等高距：相邻两条等高线间的高差，h表示。同一幅地形图采用同一等高距•等高距愈大，表示地貌愈不详细•等高距愈小，表示地貌愈详细二、地貌符号—等高线3、等高线平距：相邻两条等高线间的水平距离，d表示。等高距一定时，平距愈大，等高线愈疏，表示地面坡度愈缓。平距愈小，等高线愈密，表示地面坡度愈陡...
