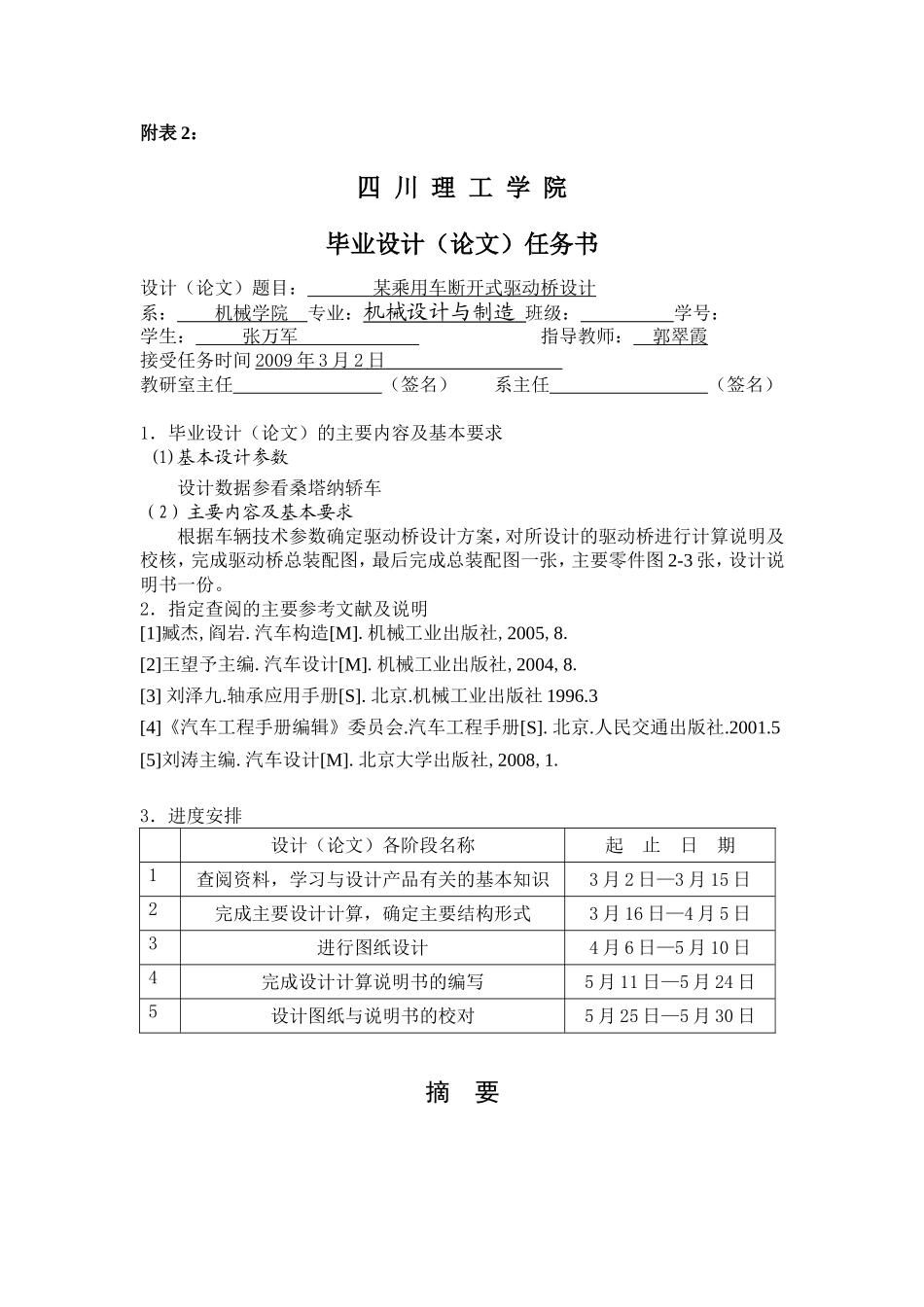

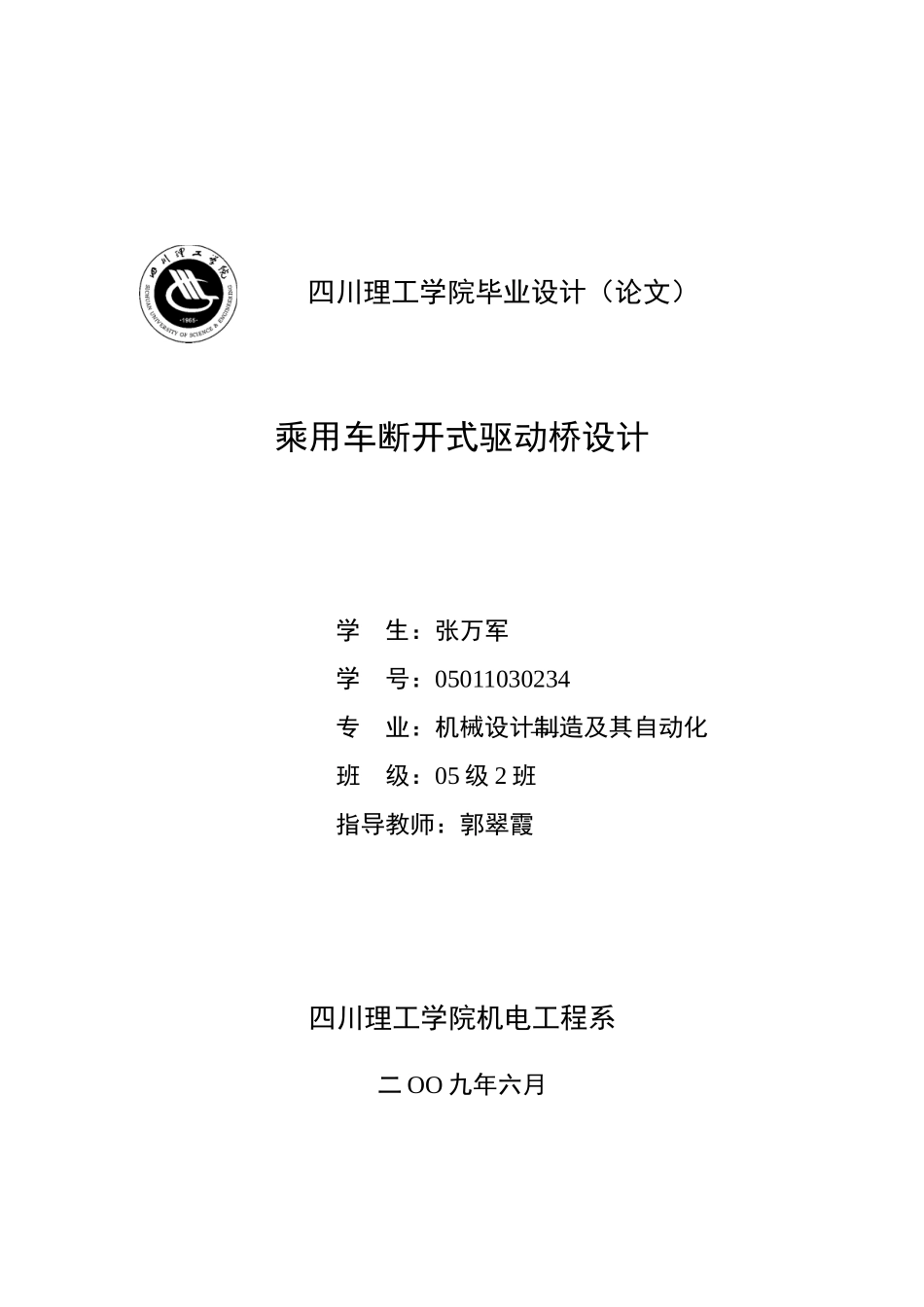

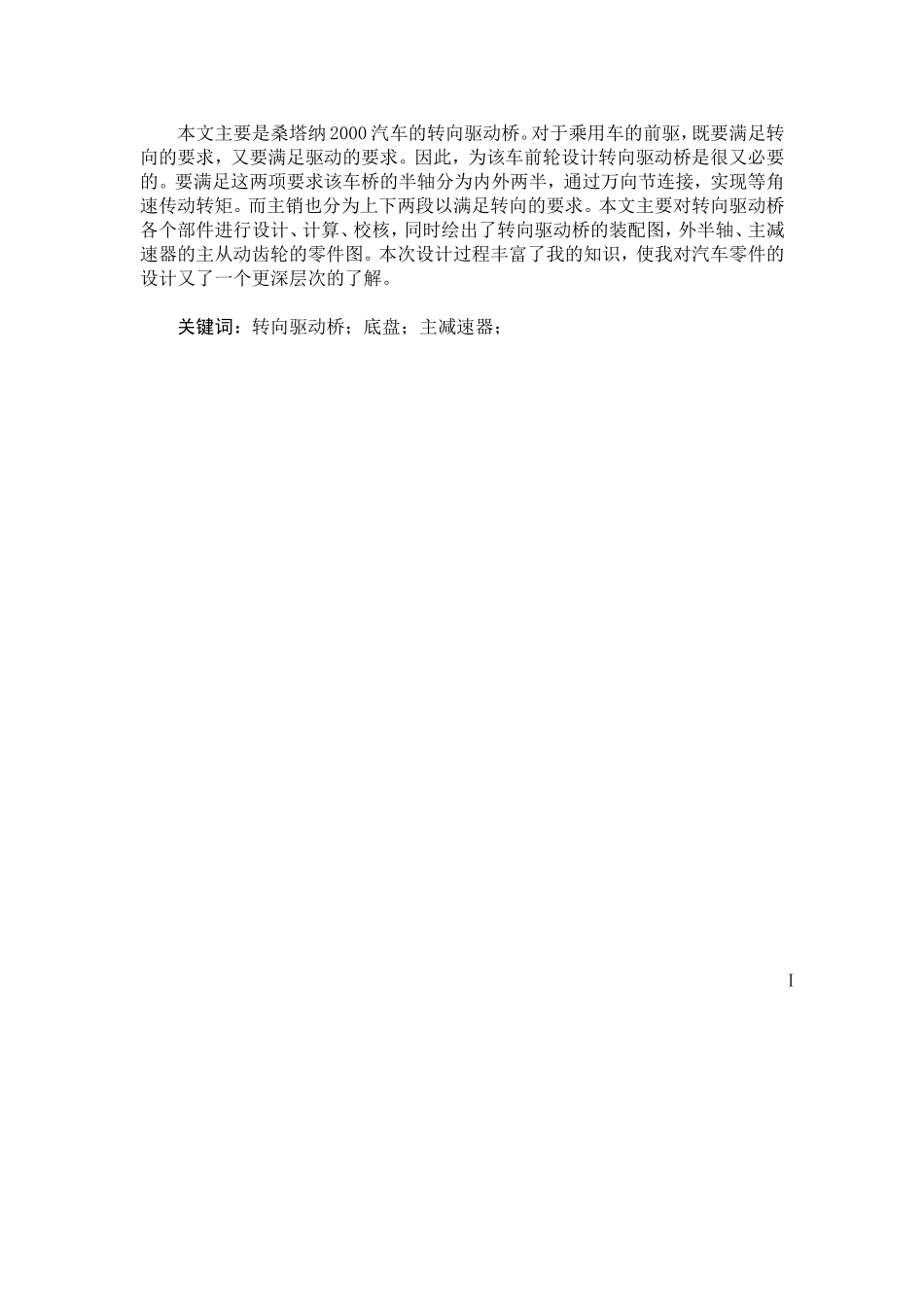

四川理工学院毕业设计（论文）乘用车断开式驱动桥设计学生：张万军学号：05011030234专业：机械设计制造及其自动化班级：05级2班指导教师：郭翠霞四川理工学院机电工程系二OO九年六月附表2：四川理工学院毕业设计（论文）任务书设计（论文）题目：某乘用车断开式驱动桥设计系：机械学院专业：机械设计与制造班级：学号：学生：张万军指导教师：郭翠霞接受任务时间2009年3月2日教研室主任（签名）系主任（签名）1．毕业设计（论文）的主要内容及基本要求(1)基本设计参数设计数据参看桑塔纳轿车（2）主要内容及基本要求根据车辆技术参数确定驱动桥设计方案，对所设计的驱动桥进行计算说明及校核，完成驱动桥总装配图，最后完成总装配图一张，主要零件图2-3张，设计说明书一份。2．指定查阅的主要参考文献及说明[1]臧杰,阎岩.汽车构造[M].机械工业出版社,2005,8.[2]王望予主编.汽车设计[M].机械工业出版社,2004,8.[3]刘泽九.轴承应用手册[S].北京.机械工业出版社1996.3[4]《汽车工程手册编辑》委员会.汽车工程手册[S].北京.人民交通出版社.2001.5[5]刘涛主编.汽车设计[M].北京大学出版社,2008,1.3．进度安排设计（论文）各阶段名称起止日期1查阅资料，学习与设计产品有关的基本知识3月2日—3月15日2完成主要设计计算，确定主要结构形式3月16日—4月5日3进行图纸设计4月6日—5月10日4完成设计计算说明书的编写5月11日—5月24日5设计图纸与说明书的校对5月25日—5月30日摘要本文主要是桑塔纳2000汽车的转向驱动桥。对于乘用车的前驱，既要满足转向的要求，又要满足驱动的要求。因此，为该车前轮设计转向驱动桥是很又必要的。要满足这两项要求该车桥的半轴分为内外两半，通过万向节连接，实现等角速传动转矩。而主销也分为上下两段以满足转向的要求。本文主要对转向驱动桥各个部件进行设计、计算、校核，同时绘出了转向驱动桥的装配图，外半轴、主减速器的主从动齿轮的零件图。本次设计过程丰富了我的知识，使我对汽车零件的设计又了一个更深层次的了解。关键词：转向驱动桥；底盘；主减速器；Ⅰ四川理工学院车辆工程毕业设计ABSTRACTThThisarticlemainlydescribessteeringdrivingaxleoftheAll-terrainvehicleSantana2000.Santana2000,thiskindofall-terrainvehicleusesafour-wheeldrive.Thefrontwheelofthisvehiclenotonlymustatisfiedlysteeringrequest,butalsomustsatisfytheactuationtherequest.Therefore,itisvitaltodesignchangesdrivingaxleforthisvehiclefrontwheel.Theshaftdividesintotwoparts,whichareinsideoneandoutsideone.Thejointconnectsthetwopartstosatisfytheconstantangularvelocitydrivingtorque.Andthepinalsodividesintotwopart,tosatisfytherequestofsteering.Thisarticlemainlydesignthevariouspartsofthesteeringdrivingaxle,suchasdesigning,thecomputation,theexamination.Theprocessofthisdesignhasenrichedmyknowledge,andenabledmeadeeperunderstandingofthedesignofautomobilecomponentsandparts.Keywords:steeringdrivingaxle,chassis,maingearboxⅡ四川理工学院车辆工程毕业设计目录摘要..............................................................................................................................ⅠABSTRACT................................................................................................................Ⅱ第1章绪论..................................................................................................................11.1第一章驱动桥结构方案拟定...........................................................................31.2第二章主减速器设计....................................................................................52.1.1确定主减速器传动比................................................................................52.1.2确定主减速器型式...............................................................................62.1.3主减速器齿...
