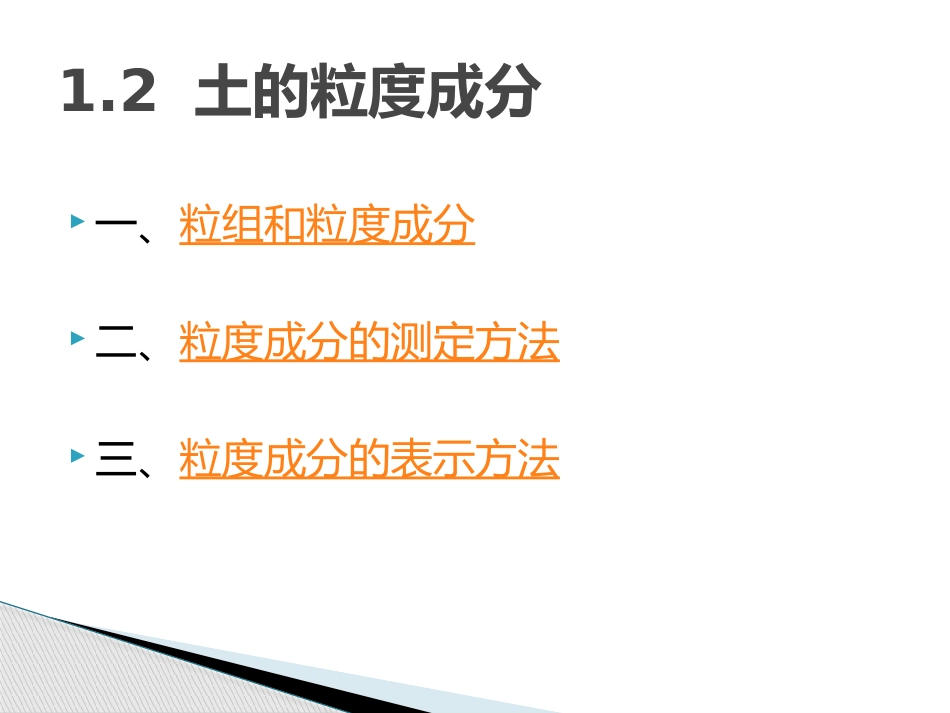

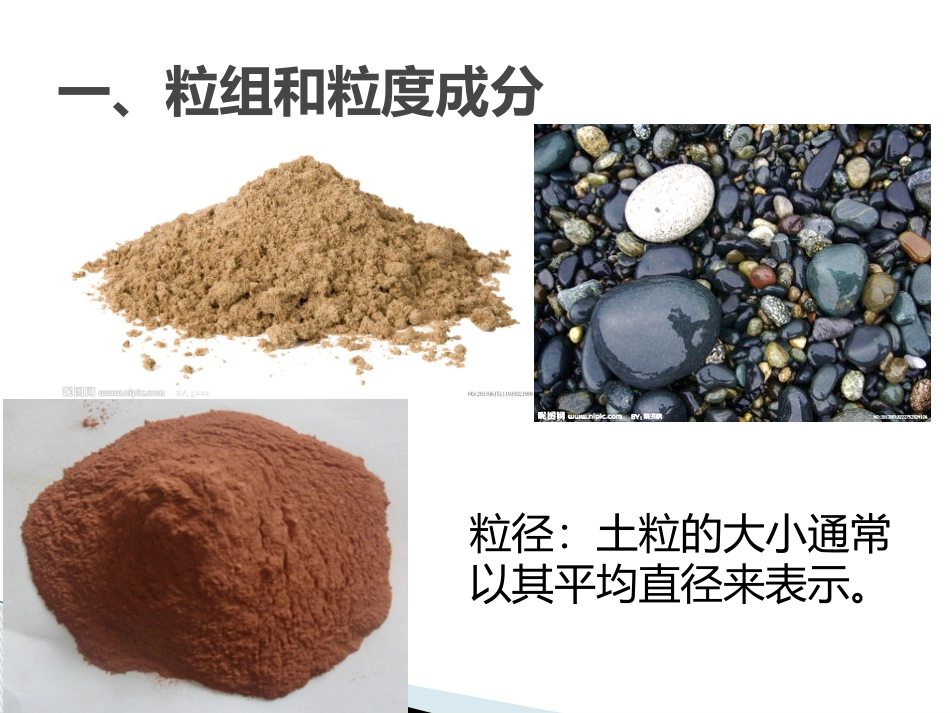

工程岩土学1.2土的粒度成分辽宁地质工程职业学院资源系侯希楠一、粒组和粒度成分二、粒度成分的测定方法三、粒度成分的表示方法1.2土的粒度成分一、粒组和粒度成分粒径：土粒的大小通常以其平均直径来表示。将土按照工程地质性质划分出的大小相似、性质相似的组别称为粒组。一、粒组和粒度成分粒径/mm粒组的名称《岩土工程勘察规范》《土的分类标准》＞200漂石粒漂石粒200~60卵石粒卵石粒60~20砾粒粗砾粒20~5圆砾粒中砾粒5~2细砾粒2~0.5砂粒粗砂粒砂粒粗砂粒0.5~0.25中砂粒中砂粒0.25~0.075细砂粒细砂粒0.075~0.005粉粒粉粒＜0.005粘粒粘粒一、粒组和粒度成分土的粒度成分，通常以各粒组的质量分数来表示，说明各粒级的分配情况，也称为颗粒级配。粒度分析：粉粒出土中各个粒组，并测定其相对含量。粗粒土——筛分法细粒土——静水沉降法二、土的粒度成分的测定方法二、土的粒度成分的测定方法二、土的粒度成分的测定方法列表法累积曲线法三角图法三、土的粒度成分的表示方法三、土的粒度成分的表示方法优点：可以清楚的用数量说明土的各粒组的含量；缺点：大量土样比较时较困难。粒径/mm＞200200-6060-2020-55-22-0.50.5-0.250.25-0.075质量分数5%12%20%30%13%10%5%5%列表法：将粒度分析结果用表格形式表达。三、土的粒度成分的表示方法粒径/mm2006020520.50.25小于某粒径的百分含量95%83%63%33%20%10%5%粒径/mm2006020520.50.25大于某粒径的百分含量5%17%37%67%80%90%95%累积含量表累计曲线法：以粒径d为横坐标，以该粒径的累计百分含量Xd为纵坐标，在直角坐标系中表示两者的关系曲线。优点：对一个地区的土样比较时较直观醒目。缺点：土样较多时显得繁乱不易分辨。三、土的粒度成分的表示方法三、土的粒度成分的表示方法累积曲线法不均匀系数（Cu）与曲率系数（Cc）Cu=Cc=d10----累计含量为10%的粒径；d30----累计含量为30%的粒径；d60----累计含量为60%的粒径；不均匀系数（Cu）与曲率系数（Cc）可反映土的粒度均匀性和级配情况。当Cu≥5且Cc=1～3时，为良好级配土，即不均粒土。Cu越大，土质越不均匀。三、土的粒度成分的表示方法三角图法原理：在等边三角行中，任一点到三边的垂高之和恒等于等边三角行本身的垂高。三角形的高为H，三角形中任意一点到各边的垂高为ha、hb、hc，令H=100，则ha、hb、hc代表三大粒径的百分含量。优点：可将大量土样的粒度成分表示在一张图上。三、土的粒度成分的表示方法三角形的三个顶角分别表示三大粒组。最常用的是0.075mm、0.005mm为两个界限值，将全部土粒划分为砾砂组，粉粒组及粘粒组三大粒组。粗粒土的分类则以2mm、0.075mm为界限值，将全部土粒分为卵砾组，砂粒组、粉粘粒组。三、土的粒度成分的表示方法三、土的粒度成分的表示方法本节终谢谢大家
