广厦基础设计VIP免费

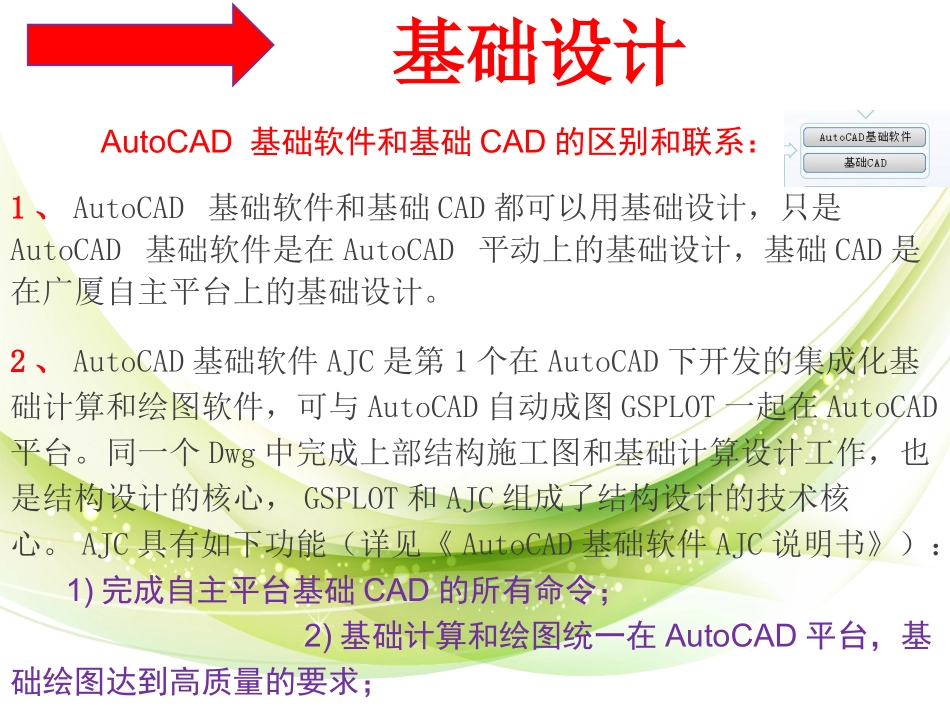

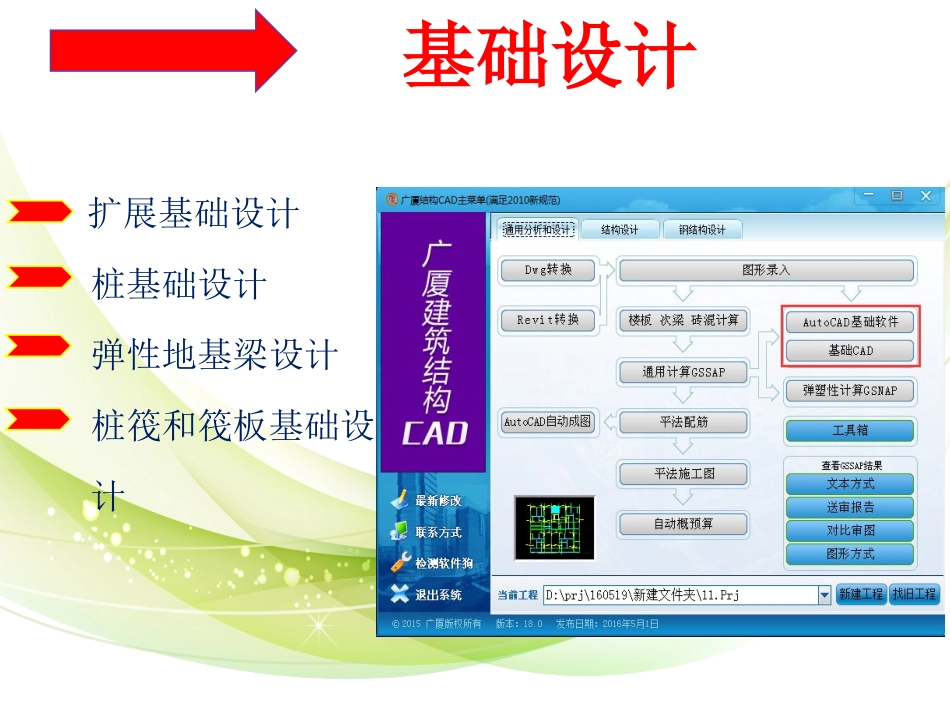

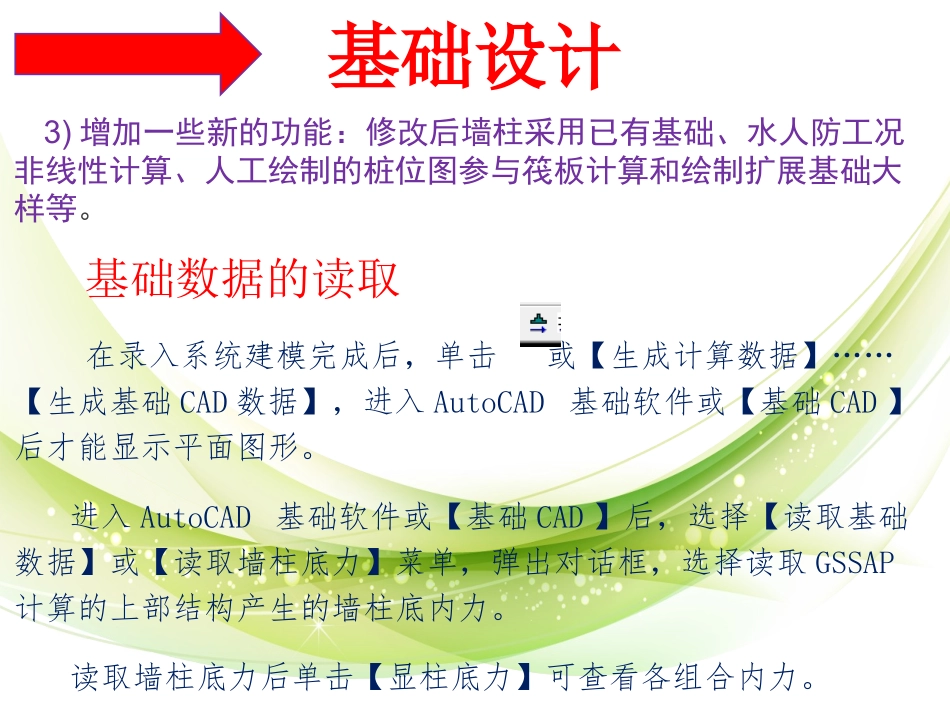

基础设计扩展基础设计桩基础设计弹性地基梁设计桩筏和筏板基础设计基础设计AutoCAD基础软件和基础CAD的区别和联系：1、AutoCAD基础软件和基础CAD都可以用基础设计，只是AutoCAD基础软件是在AutoCAD平动上的基础设计，基础CAD是在广厦自主平台上的基础设计。2、AutoCAD基础软件AJC是第1个在AutoCAD下开发的集成化基础计算和绘图软件，可与AutoCAD自动成图GSPLOT一起在AutoCAD平台。同一个Dwg中完成上部结构施工图和基础计算设计工作，也是结构设计的核心，GSPLOT和AJC组成了结构设计的技术核心。AJC具有如下功能（详见《AutoCAD基础软件AJC说明书》）：1)完成自主平台基础CAD的所有命令；2)基础计算和绘图统一在AutoCAD平台，基础绘图达到高质量的要求；基础设计3)增加一些新的功能：修改后墙柱采用已有基础、水人防工况非线性计算、人工绘制的桩位图参与筏板计算和绘制扩展基础大样等。基础数据的读取在录入系统建模完成后，单击或【生成计算数据】……【生成基础CAD数据】，进入AutoCAD基础软件或【基础CAD】后才能显示平面图形。进入AutoCAD基础软件或【基础CAD】后，选择【读取基础数据】或【读取墙柱底力】菜单，弹出对话框，选择读取GSSAP计算的上部结构产生的墙柱底内力。读取墙柱底力后单击【显柱底力】可查看各组合内力。基础设计这个是AutoCAD基础软件里：基础设计注意：墙柱底内力采用的原则：根据墙柱底所有标准组合内力来进行地基承载力或者单桩承载力计算；根据墙柱底力所有基本组合内力进行冲切、剪切和抗弯计算；根据墙柱底准永久组合内力来进行沉降和回弹计算。扩展基础设计扩展基础设计功能：适用的扩展基础包括：单柱（矩形柱、异形柱等）下的扩展基础、多柱下的扩展基础、墙下的扩展基础、多墙柱下联合扩展基础和墙肢下条形基础、基础承台上的墙柱之间可以布置拉梁。采用墙柱底组合后内力计算，单柱下扩展基础和墙肢下条形基础的基础底面压力采用《基础规范》5.2.2-2条计算，其他类型扩展基础的基础底面压力采用通用有限元的方法计算。自动根据承台上墙柱的荷载中心来确定承台中心，通过迭代求承台长宽、厚度和台阶尺寸，并自动生成扩展平面图、扩展基础表和文本计算结果。可进行沉降和回弹计算，并考虑基之间的。扩展基础设计扩展基础设计的流程（以AutoCAD基础软件为例）：生成基础数据读取基础数据填写扩展基础信息（总体信息）扩展基础设计布置扩展基础查看计算结果扩展基础设计【扩展基础总体信息】【地基承载力特征值】输入修正前的承载力，可进行宽度和深度修正；若输入修正后的承载力，则宽度和深度修正系数值填为零。【基底以下土的重度】用于承载力修正公式，地下水位以下取浮重度。【基底以上土的加权平均重度】用于承载力修正公式，地下水位以下取浮重度。扩展基础设计【基础宽度和深度地基承载力修正系数ηb和ηd】，可以查看基础规范5.2.4条：扩展基础设计地基承载力修正公式可以查看基础规范5.2.4条：【基础的钢筋保护层厚度】基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。基础规范8.2.1条。【垫层的混凝土强度等级以及厚度】垫层的厚度不宜小于70mm，垫层的混凝土强度等级不宜低于C10。扩展基础设计设置好【扩展基础总体信息】后，在扩展基础工具栏选择基础形式，如【单柱阶式】进行扩展基础参数设置。【承载力修正用的基底埋深（mm）】基础埋置深度，一般自室外地面标高算起。在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。对于地下室，当采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起。扩展基础设计【地基土抗震承载力调整系数】采用地震作用效应标准组合时，地基土抗震承载力应取地基承载力特征值乘以地基土抗震承载力调整系数计算。地基土抗震承载力调整系数按下表取值。可以查看抗规4.2.2以及4.2.3条。扩展基础设计【风荷载组合承载力调整系数】采用风荷载效应组合时，地基土承载力应取地基承载力特征值乘以风荷载组合承载力调整系数计算。查看基础规范3.0.5【算土自重时基础顶面上土的厚度】...
