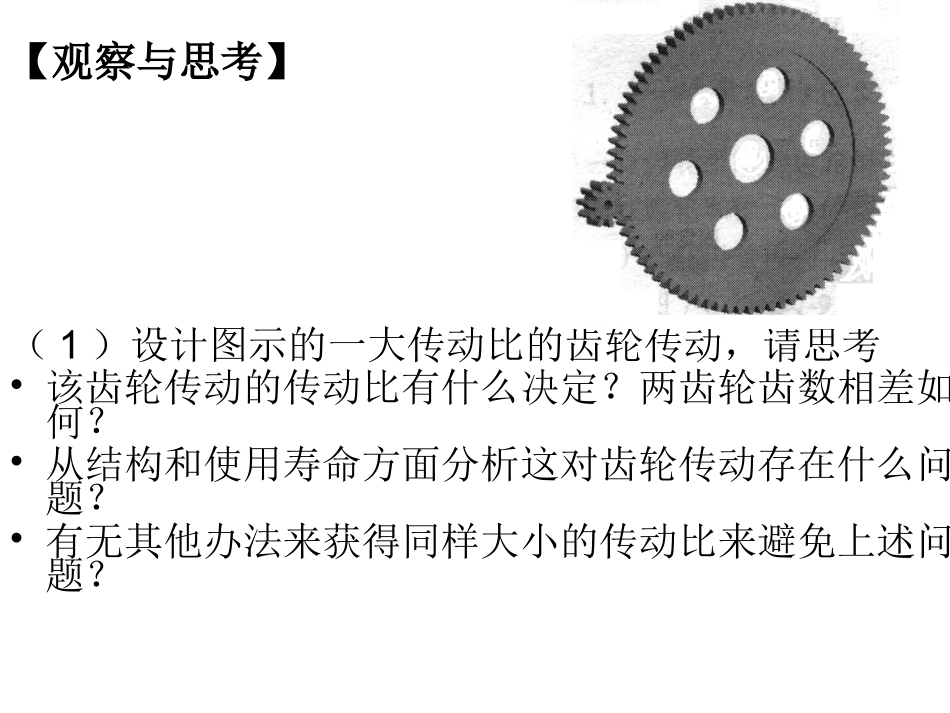

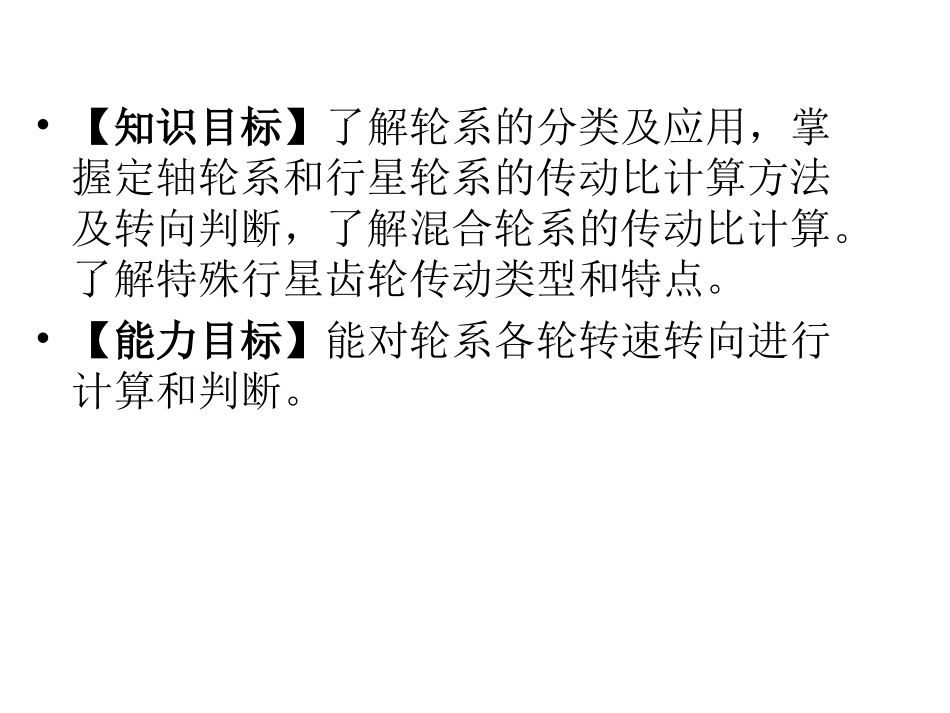

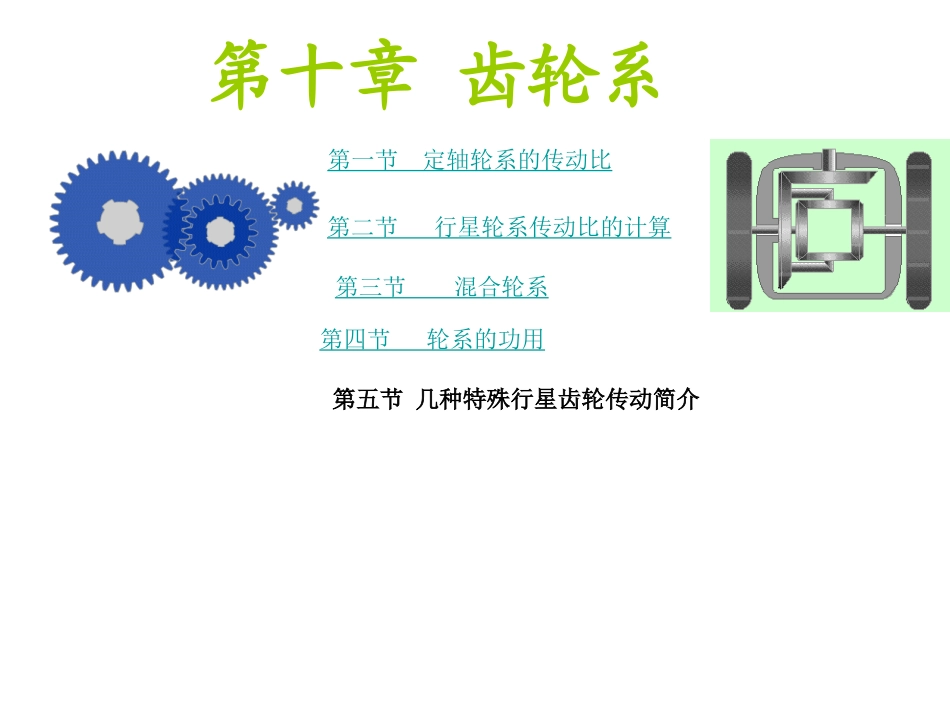

第十章齿轮系第一节定轴轮系的传动比第二节行星轮系传动比的计算第三节混合轮系第四节轮系的功用第五节几种特殊行星齿轮传动简介•【知识目标】了解轮系的分类及应用，掌握定轴轮系和行星轮系的传动比计算方法及转向判断，了解混合轮系的传动比计算。了解特殊行星齿轮传动类型和特点。•【能力目标】能对轮系各轮转速转向进行计算和判断。【观察与思考】（1）设计图示的一大传动比的齿轮传动，请思考•该齿轮传动的传动比有什么决定？两齿轮齿数相差如何？•从结构和使用寿命方面分析这对齿轮传动存在什么问题？•有无其他办法来获得同样大小的传动比来避免上述问题？•（2）如图10-2所示为一钟表的传动机构。通过仔细观察，请思考•时针、分针和秒针的运动是怎样获得的？•时针、分针和秒针之间转速关系如何？是怎样保证这种转速关系的？在机械和仪表中，仅用一对齿轮传动往往不能满足实际工作要求，例如要得到较大的传动比、变速、变向及回转运动的合成或分解等。因此，通常用一系列齿轮组合在一起来进行传动。这种由一系列齿轮组成的传动系统称为齿轮系（简称轮系）。一、齿轮系的类型2.按轮系运转时齿轮的轴线位置相对于机架是否固定可分为：1.按各齿轮（或构件）的轴线是否相互平行可分为：平面轮系空间轮系齿轮系中各齿轮的轴线互相平行。齿轮系中各齿轮的轴线不互相平行。各齿轮的几何轴线位置保持固定的轮系。齿轮系运转时，至少有一个齿轮的几何轴线绕另一齿轮的几何轴线回转的轮系。既含有定轴轮系又含有行星轮系，或包含有几个基本周转轮系的复杂轮系。行星轮系定轴轮系混合轮系二、齿轮简图符号齿轮简图符号三、啮合关系线图啮合关系线图对分析轮系很有帮助。在线图中，通常用“—”表示两轮相啮合，用“…”将行星轮与行星架H相连，“＝”表示两零件是同一构件。啮合关系线图为：1—2=2′—3—4=4′—5啮合关系线图为：1—2—3···H四、齿轮系的传动比aaabbbnin轮系的传动比：是指轮系中输入轴（主动轮）的角速度（或转速）与输出轴（从动轮）的角速度（或转速）之比，即:角标a和b分别表示输入和输出轮系的传动比计算，包括计算其传动比的大小和确定输出轴的转向两个内容。第一节定轴轮系的传动比一、传动比大小的计算，zznni122112zznni233232///，zznni344334zznni444///555则zzzzzzzznnnnnnnniiiinn/4315432515432/4314543122232////nn/22nn/44zzzzzzzziiiinni/43154324543125115232///上式表明：定轴轮系传动比的大小等于组成该轮系的各对啮合齿轮传动比的连乘积，也等于各对啮合齿轮中所有从动轮齿数的连乘积与所有主动轮齿数的连乘积之比。推广：设轮1为起始主动轮，轮Ｎ为输出从动轮，则定轴轮系的传动比的一般公式为:乘积间所有主动轮齿数的连至轮轮乘积间所有从动轮齿数的连至轮轮NNnniN111二、输出轮转向的确定1.箭头法（适合各种定轴轮系）箭头方向：表示可见侧的速度方向一对蜗轮蜗杆传动，用左右手螺旋定则。一对外啮合圆柱齿轮传动：一对内啮合圆柱齿轮传动，一对圆锥齿轮传动，外啮合圆柱齿轮传动内啮合圆柱齿轮传动圆锥齿轮传动箭头反向；两轮转向相反，两轮转向相同，箭头同向；箭头相背或相向；两轮节点处速度方向同向，例：传动比正负号规定：两轮转向相同(内啮合)时传动比取正号，两轮转向相反(外啮合)时传动比取负号，轮系中从动轮与主动轮的转向关系，可根据其传动比的正负号确定。外啮合次数m为偶数（奇数）时，轮系的传动比为正（负），进而可确定从动件的转向。2.公式法（只适合平面定轴轮系）对于平面定轴轮系，各轮的转向不相同则相反。积所有主动轮齿数的连乘至轮轮积所有从动轮齿数的连乘至轮轮NNnnimN11)1(1∴平面定轴齿轮系传动比计算式为：惰轮：不影响传动比大小，只起改变从动轮转向作用的齿轮。【例】如图所示为一汽车变速箱，主动轴Ⅰ的转速nⅠ=1000r/min，当两半离合器x、y接合时，Ⅰ轴直接驱动从动轴Ⅲ，此时为高速前进；两半离合器脱开，滑移齿轮4与齿轮3啮合时为中速前进；滑移齿轮6与齿轮5啮合时为低速前进；滑移齿轮6与齿轮8啮合时为倒车。已知各轮...
