造易下单规范及基础注意事项(2013-6-24修改)VIP免费

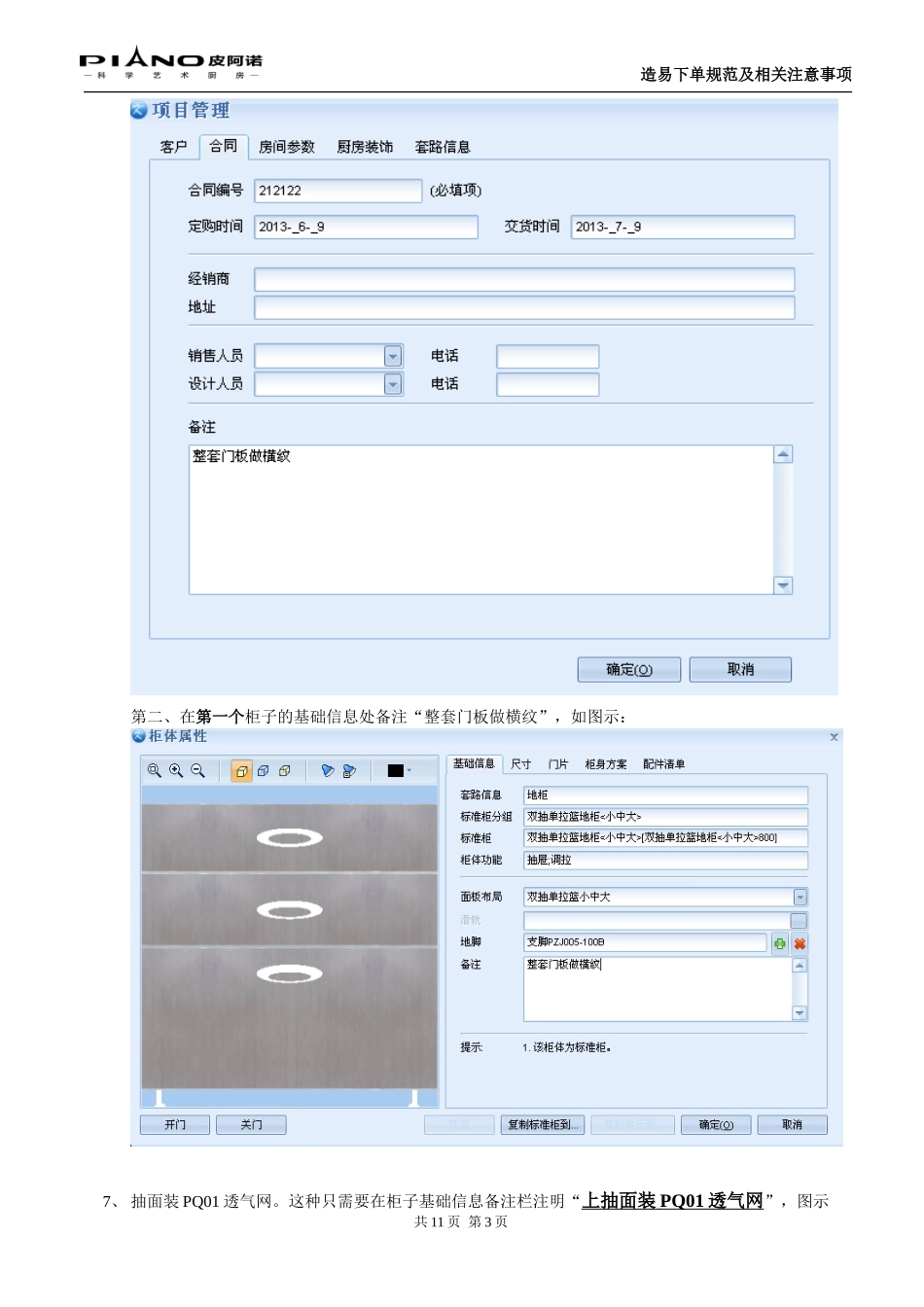

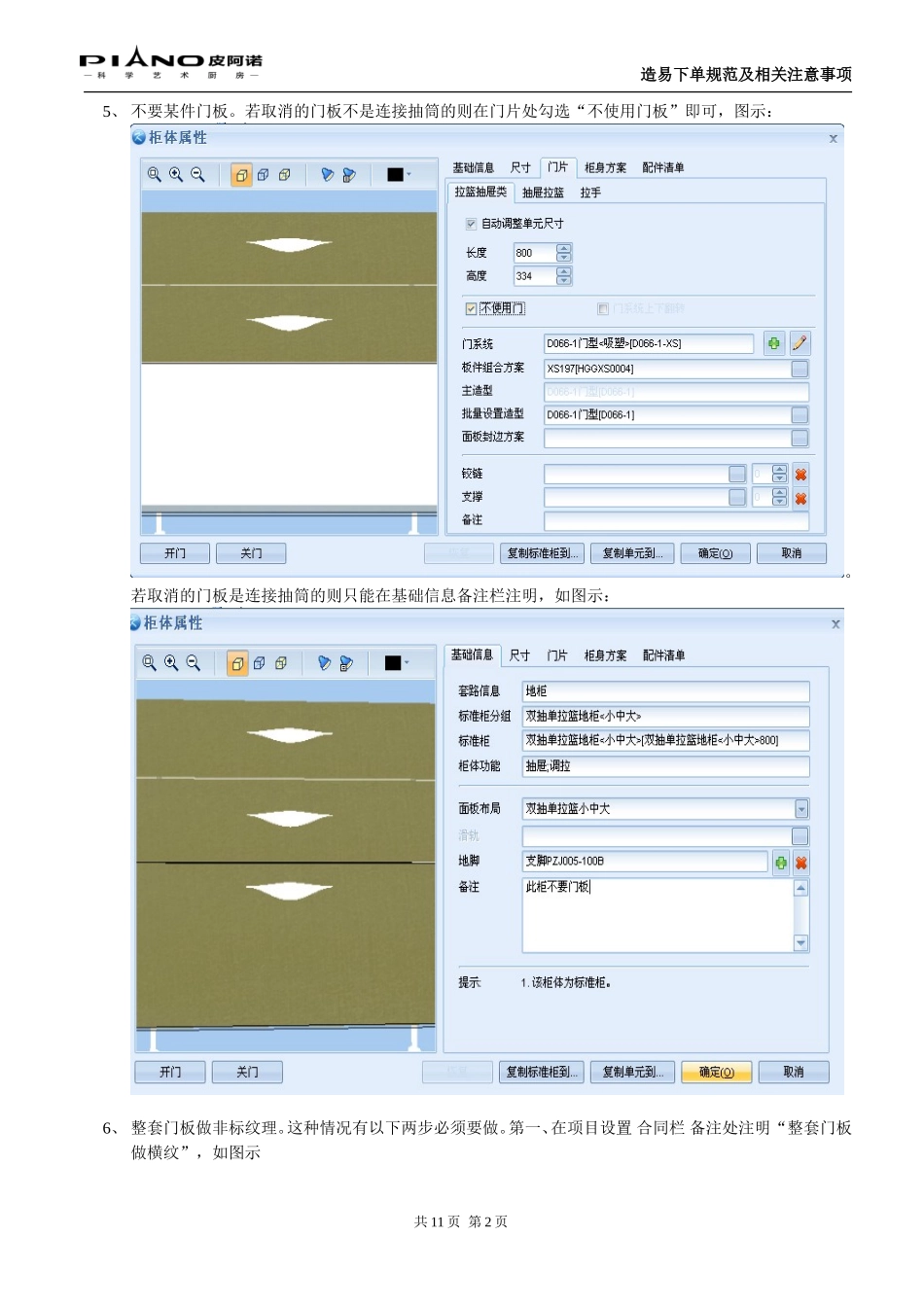

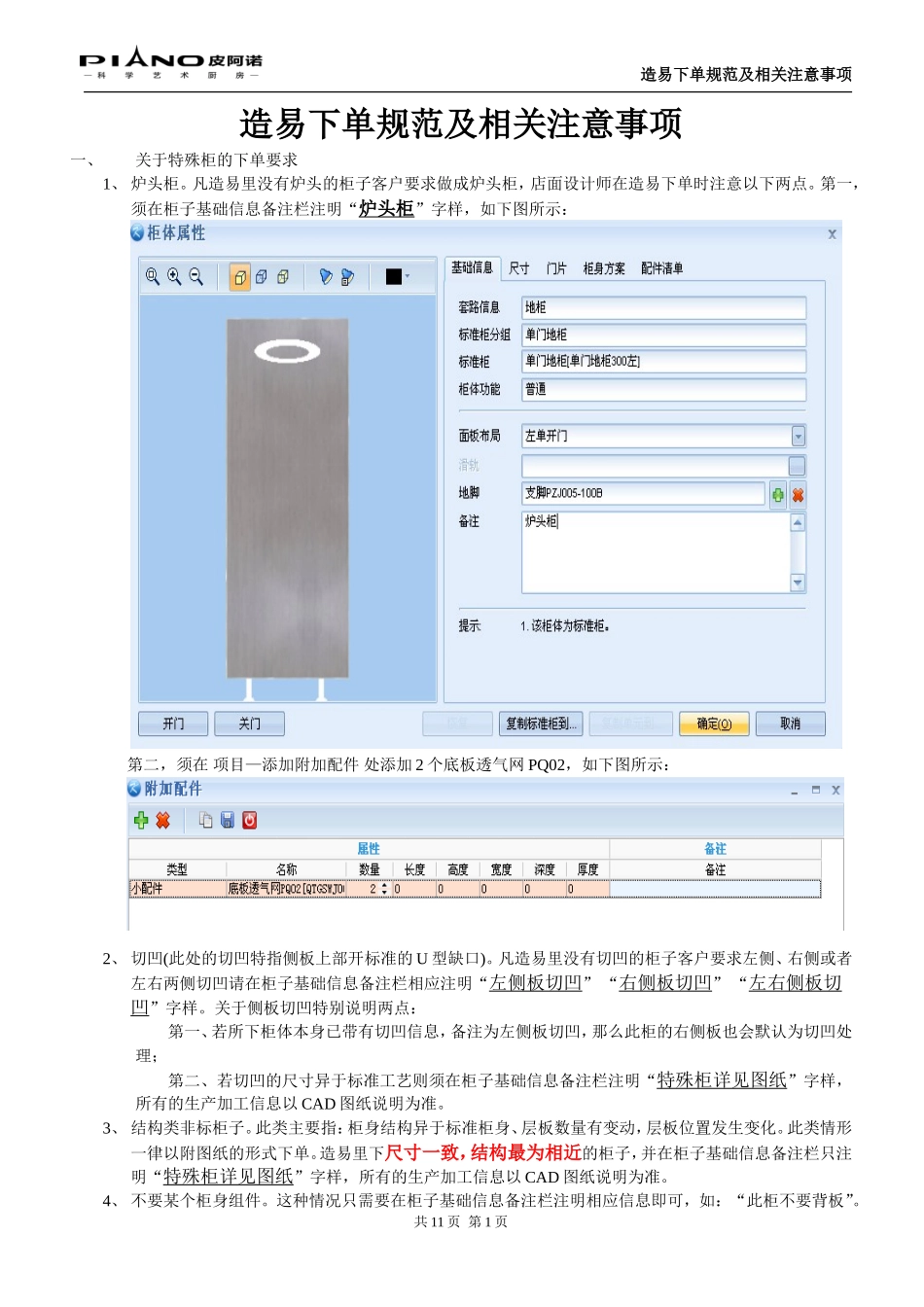

造易下单规范及相关注意事项造易下单规范及相关注意事项一、关于特殊柜的下单要求1、炉头柜。凡造易里没有炉头的柜子客户要求做成炉头柜，店面设计师在造易下单时注意以下两点。第一，须在柜子基础信息备注栏注明“炉头柜”字样，如下图所示：第二，须在项目—添加附加配件处添加2个底板透气网PQ02，如下图所示：2、切凹(此处的切凹特指侧板上部开标准的U型缺口)。凡造易里没有切凹的柜子客户要求左侧、右侧或者左右两侧切凹请在柜子基础信息备注栏相应注明“左侧板切凹”“右侧板切凹”“左右侧板切凹”字样。关于侧板切凹特别说明两点：第一、若所下柜体本身已带有切凹信息，备注为左侧板切凹，那么此柜的右侧板也会默认为切凹处理；第二、若切凹的尺寸异于标准工艺则须在柜子基础信息备注栏注明“特殊柜详见图纸”字样，所有的生产加工信息以CAD图纸说明为准。3、结构类非标柜子。此类主要指：柜身结构异于标准柜身、层板数量有变动，层板位置发生变化。此类情形一律以附图纸的形式下单。造易里下尺寸一致，结构最为相近的柜子，并在柜子基础信息备注栏只注明“特殊柜详见图纸”字样，所有的生产加工信息以CAD图纸说明为准。4、不要某个柜身组件。这种情况只需要在柜子基础信息备注栏注明相应信息即可，如：“此柜不要背板”。共11页第1页造易下单规范及相关注意事项5、不要某件门板。若取消的门板不是连接抽筒的则在门片处勾选“不使用门板”即可，图示：。若取消的门板是连接抽筒的则只能在基础信息备注栏注明，如图示：6、整套门板做非标纹理。这种情况有以下两步必须要做。第一、在项目设置合同栏备注处注明“整套门板做横纹”，如图示共11页第2页造易下单规范及相关注意事项第二、在第一个柜子的基础信息处备注“整套门板做横纹”，如图示：7、抽面装PQ01透气网。这种只需要在柜子基础信息备注栏注明“上抽面装PQ01透气网”，图示共11页第3页造易下单规范及相关注意事项，并在添加附加配件处添加1个门板透气网PQ01。公司默认以上下左右居中的标准安装透气网，若异于标准做法请注明“特殊柜详见图纸”字样，则生产加工信息以CAD图纸说明为准。8、门板印花。此类情形无论哪个样式的印花一律以附图纸的形式下单。第一、在项目设置合同栏备注处注明“印花”字样，如图示：第二、造易里下对应的柜子，并在柜子基础信息备注栏注明“印花”字样，CAD图纸里附上对应需要做印花门板的立面图，柜号、尺寸、开门方向、印花型号、花纹图案、及一些特殊说明要求清楚明白。下例供大家做参考：共11页第4页造易下单规范及相关注意事项9、门板共用。请分别在柜子基础信息备注栏注明“与*号柜**共用”字样即可。10、封板做造型或装Y02/04拉手：在柜子基础信息备注栏注明即可。二、一些需要特别注意的细节1、关于抽屉导轨的修改。现造易抽屉柜里默认配置的是20寸带阻尼隐藏式导轨，若客户要求变更导轨则要求店面设计师在造易下单时自行修改，如下图所示：共11页第5页造易下单规范及相关注意事项。若客户做的是浅柜抽屉柜，则同样要对导轨做修改，图示如下：。当柜子深度(含门)D≥560MM时，常见的适用导轨为百隆系列、20寸隐藏式；当柜子深度(含门)550MM＞D≥450MM时，适用导轨16寸隐藏式；当柜子深度(含门)450MM＞D≥320MM时，适用导轨11寸隐藏式；当柜子深度(含门)D＜320MM时，不能做抽屉柜。(2013-6-1变更)2、客户下单订门板的时候须要在尺寸处做修改，图示如下：共11页第6页造易下单规范及相关注意事项，不能在门片处修改尺寸。若需要的板件尺寸在尺寸修改范围以外，请在基础信息备注栏注明所需要的尺寸，图示如下：3、柜子拆成板件的订单一律做退单处理。4、店面设计师在下香雪、博拉博拉、极光这三款产品时须要在添加附加配件处添加Y730/740/750免拉手，若订单中漏下免拉手则须要另外下单后补。5、当客户的台面做防爆玻台的时候，店面下单时须要将玻台垫板下进造易里。6、地脚线及配件须要店面设计师下进造易里，造易软件不会自动配置。7、产品中要用到Y740/750免拉手时，须将Y740/750免拉手下到造易里,并输入长度尺寸，配套的连接角码已在柜子里，不需单下。(2014-5-6增加)8、三倍计价的...
