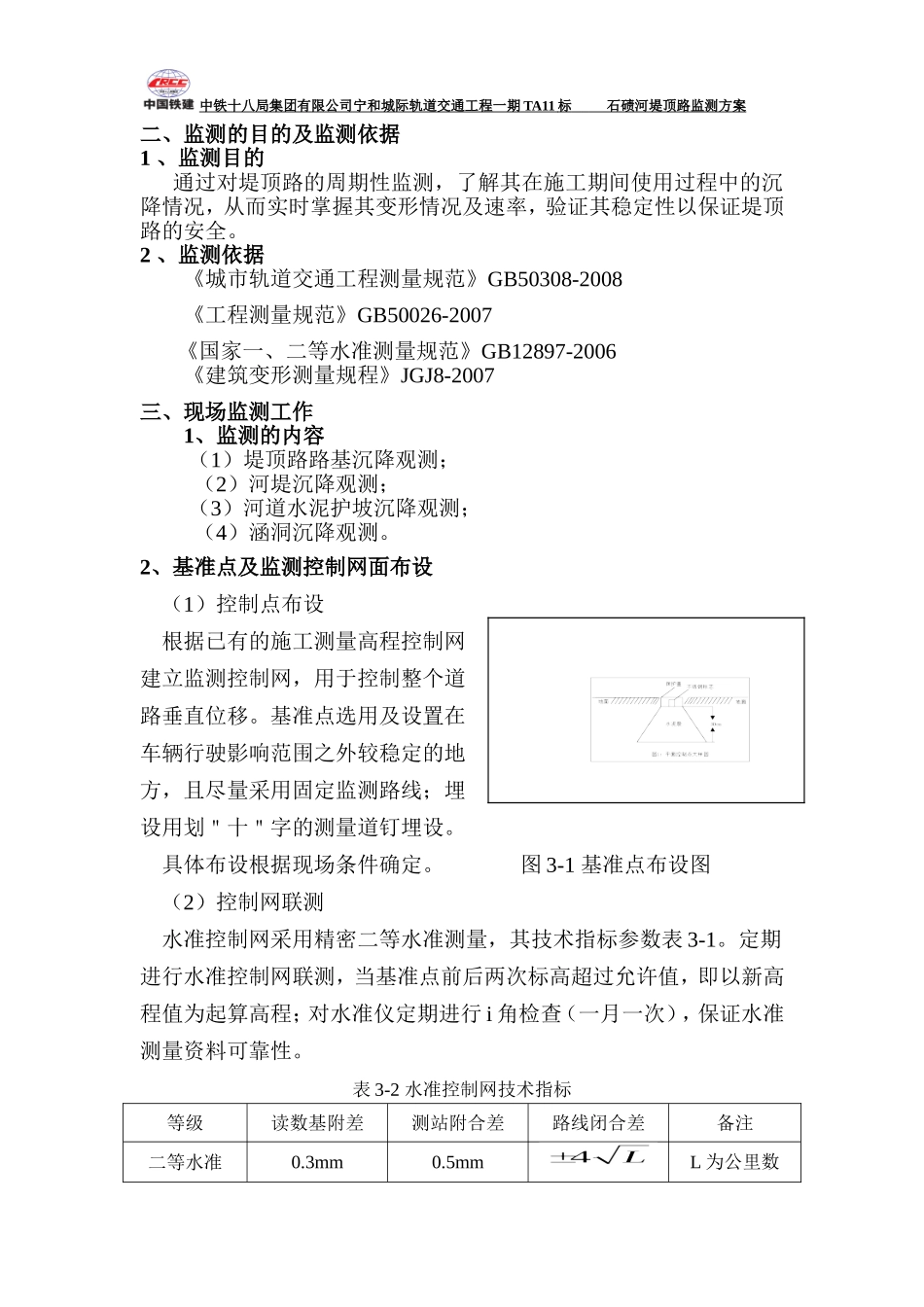

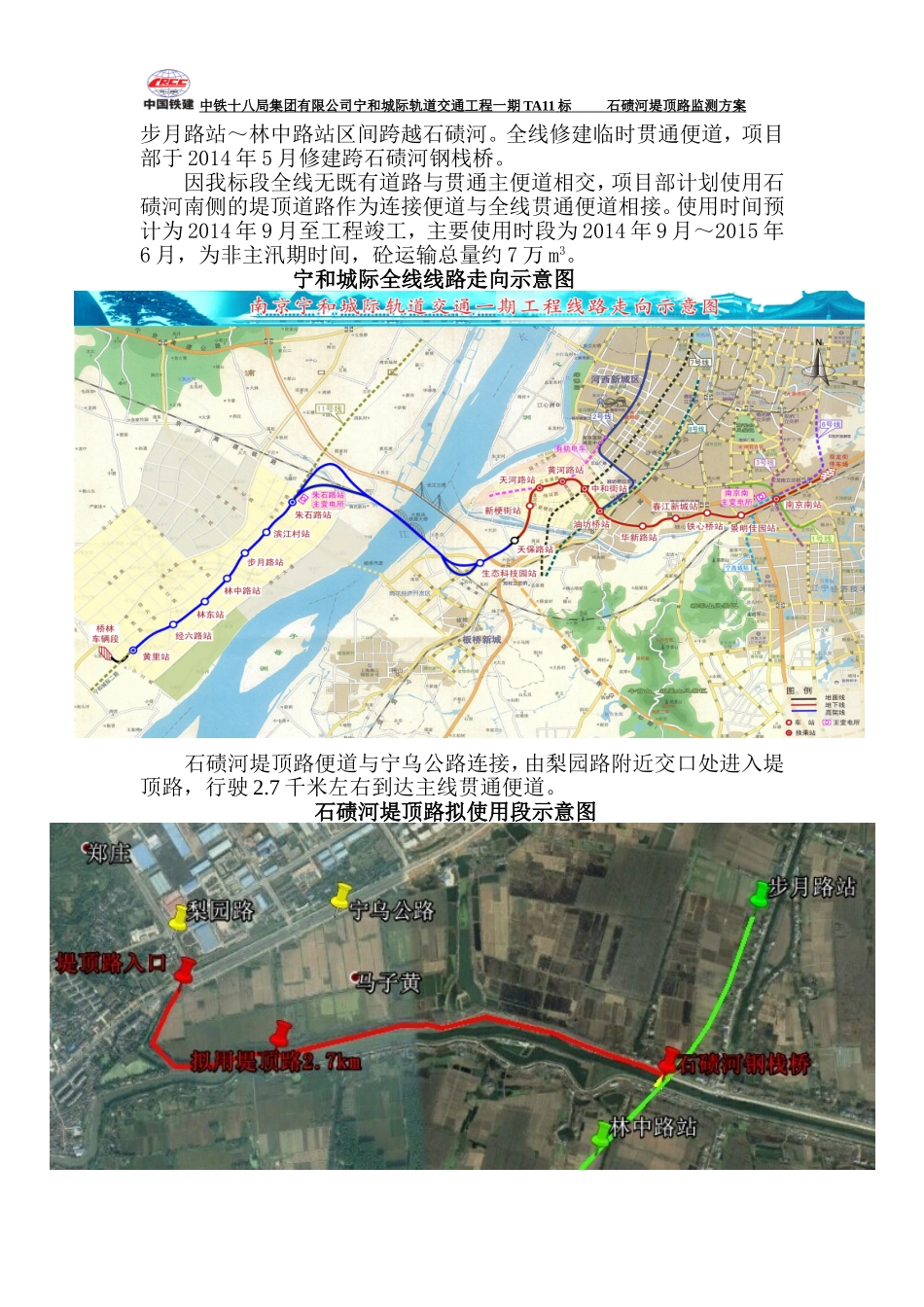

中铁十八局集团有限公司宁和城际轨道交通工程一期TA11标石碛河堤顶路监测方案宁和城际轨道交通一期工程TA11标项目部石碛河堤顶路监测方案中铁十八局宁和城际项目部二〇一四年九月二十八日石碛河堤顶路监测方案一、工程概况宁和城际TA-11标段，起始步月路站（不含），含步月路站～林中路站区间，林中路站，林中路站～林东路站区间，终点林东路站，其中中铁十八局集团有限公司宁和城际轨道交通工程一期TA11标石碛河堤顶路监测方案步月路站～林中路站区间跨越石碛河。全线修建临时贯通便道，项目部于2014年5月修建跨石碛河钢栈桥。因我标段全线无既有道路与贯通主便道相交，项目部计划使用石碛河南侧的堤顶道路作为连接便道与全线贯通便道相接。使用时间预计为2014年9月至工程竣工，主要使用时段为2014年9月～2015年6月，为非主汛期时间，砼运输总量约7万m3。宁和城际全线线路走向示意图石碛河堤顶路便道与宁乌公路连接，由梨园路附近交口处进入堤顶路，行驶2.7千米左右到达主线贯通便道。石碛河堤顶路拟使用段示意图中铁十八局集团有限公司宁和城际轨道交通工程一期TA11标石碛河堤顶路监测方案二、监测的目的及监测依据1、监测目的通过对堤顶路的周期性监测，了解其在施工期间使用过程中的沉降情况，从而实时掌握其变形情况及速率，验证其稳定性以保证堤顶路的安全。2、监测依据《城市轨道交通工程测量规范》GB50308-2008《工程测量规范》GB50026-2007《国家一、二等水准测量规范》GB12897-2006《建筑变形测量规程》JGJ8-2007三、现场监测工作1、监测的内容（1）堤顶路路基沉降观测；（2）河堤沉降观测；（3）河道水泥护坡沉降观测；（4）涵洞沉降观测。2、基准点及监测控制网面布设（1）控制点布设根据已有的施工测量高程控制网建立监测控制网，用于控制整个道路垂直位移。基准点选用及设置在车辆行驶影响范围之外较稳定的地方，且尽量采用固定监测路线；埋设用划＂十＂字的测量道钉埋设。具体布设根据现场条件确定。图3-1基准点布设图（2）控制网联测水准控制网采用精密二等水准测量，其技术指标参数表3-1。定期进行水准控制网联测，当基准点前后两次标高超过允许值，即以新高程值为起算高程；对水准仪定期进行i角检查（一月一次），保证水准测量资料可靠性。表3-2水准控制网技术指标等级读数基附差测站附合差路线闭合差备注二等水准0.3mm0.5mmL为公里数中铁十八局集团有限公司宁和城际轨道交通工程一期TA11标石碛河堤顶路监测方案3、监测点布置（1）路基观测点沿堤顶路中线布置监测点，点间距150m～200m；（2）河堤沉降及位移观测点沿河堤布置监测点，点间距150m～200m；（3）河道水泥护坡位移观测点沿堤顶路走向在路面标高以下3-4米处布置监测点，点间距150m～200m；（4）涵洞沉降观测点布置在涵洞洞口的顶帽上，每侧各布置两个监测点。4、监测点的保护工程监测中，由于监测元件基本埋入混凝土和土体内，而且在施工期间车辆行驶过程中，难免会影响监测点，监测点常常会遭到破坏。为保持监测数据的延续性，因此除切实认真做好有关元件的安装埋设工作外，对测点的现场保护工作也非常重要。1、为了在使用、施工过程中不轻易遭到破坏，影响监测数据的及时性、完整性和连续性，必须对所有安装埋设的监测点进行保护。及时与施工队取得联系，尽量避免将监测点布设在今后施工有影响的部位。2、监测点应明确标示监测点的点号，同时在埋设工作完毕后应向各方提交监测实际埋设图纸以供查找。3、日常监测过程中经常派人巡视各监测点，及时掌握监测点的完好状况，对破坏的测点应在第一时间内尽可能的替换修补。四、监测技术方法及精度控制1、沉降监测采用精密水准仪，按《工程测量规范》GB50026-2007二等垂直沉降监测技术要求观测。同一测点相邻两次标高差即为本次该测点沉降量（向下沉降量为正值）：本次沉降等于前次高程减本次高程；第一次沉降量累加至本次沉降量即为该测点的累计沉降量。测点的初测高程并取其测量三次的平均值。通过沉降监测点各期高程值计算各期阶段沉降量、阶段变形速率、累计沉降量等数据，并绘制相应的图表，进行变形分析。沉降值计算公式：本期沉降量：累积沉降量：中...
