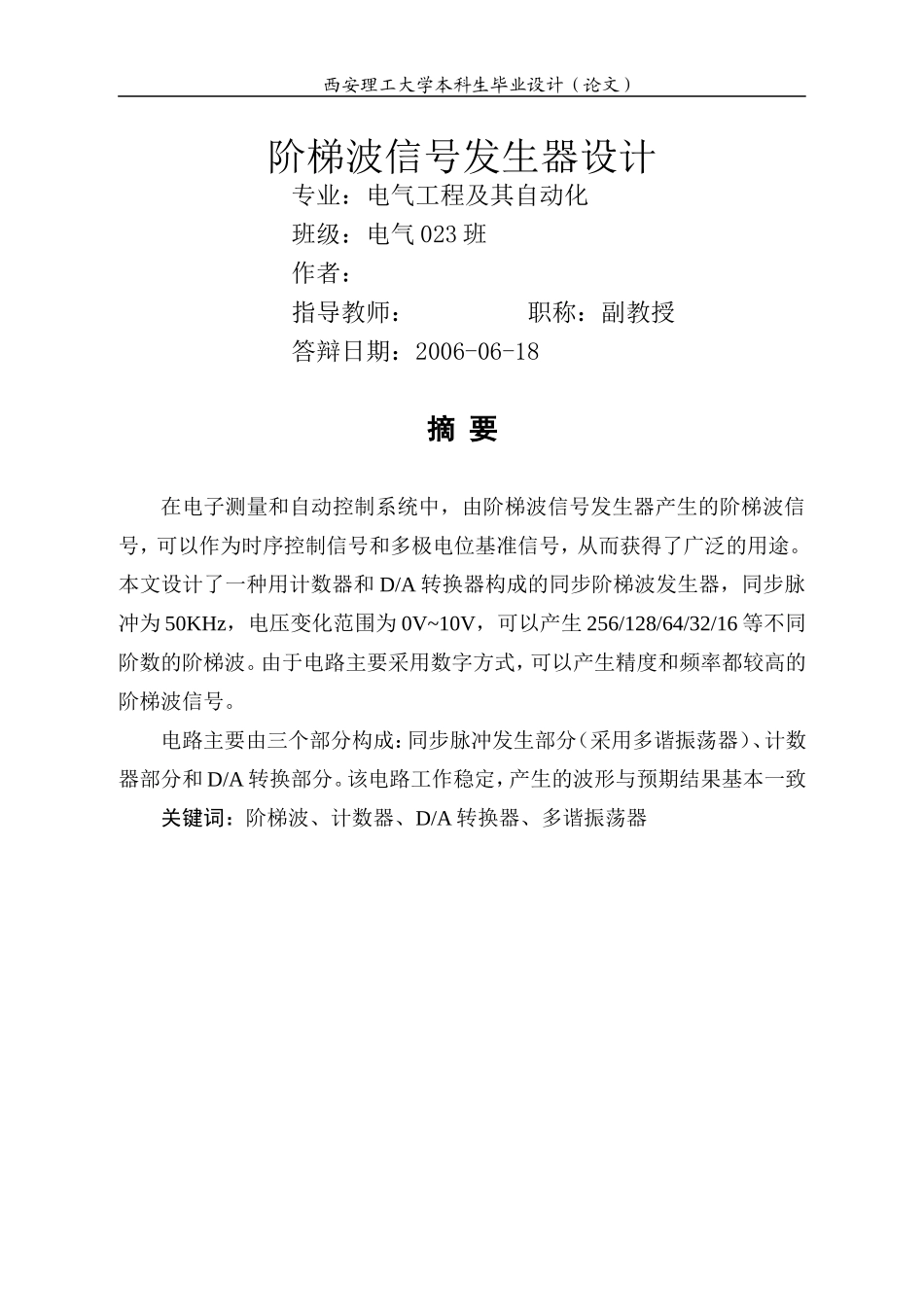

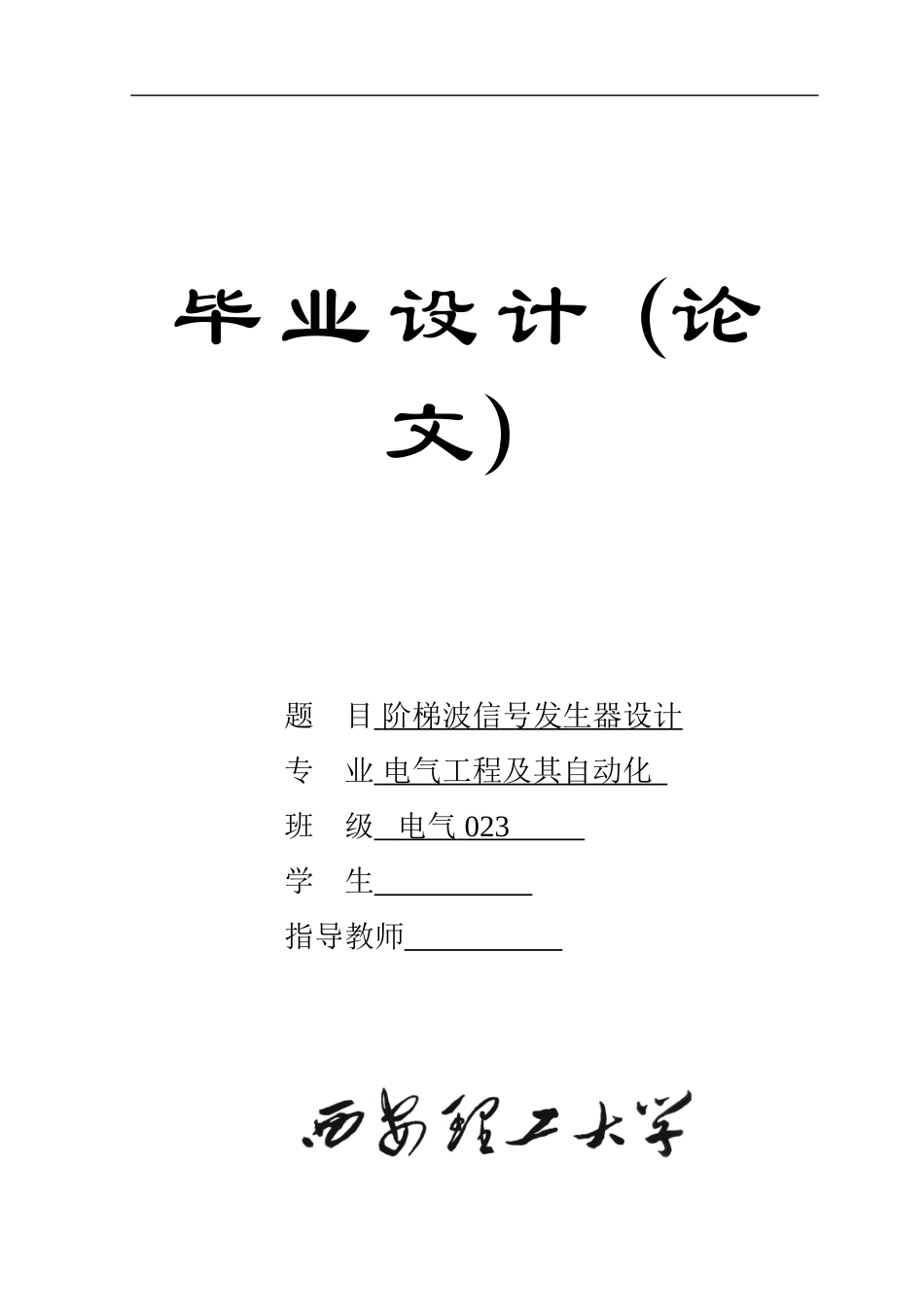

毕业设计（论文）题目阶梯波信号发生器设计专业电气工程及其自动化班级电气023学生指导教师2006年西安理工大学本科生毕业设计（论文）阶梯波信号发生器设计专业：电气工程及其自动化班级：电气023班作者：指导教师：职称：副教授答辩日期：2006-06-18摘要在电子测量和自动控制系统中，由阶梯波信号发生器产生的阶梯波信号，可以作为时序控制信号和多极电位基准信号，从而获得了广泛的用途。本文设计了一种用计数器和D/A转换器构成的同步阶梯波发生器，同步脉冲为50KHz，电压变化范围为0V~10V，可以产生256/128/64/32/16等不同阶数的阶梯波。由于电路主要采用数字方式，可以产生精度和频率都较高的阶梯波信号。电路主要由三个部分构成：同步脉冲发生部分（采用多谐振荡器）、计数器部分和D/A转换部分。该电路工作稳定，产生的波形与预期结果基本一致关键词：阶梯波、计数器、D/A转换器、多谐振荡器作者姓名：论文题目AbstractIntheelectronicmeasurementandautomaticcontrolsystem,procreativestepwavegeneratedbystaircasegeneratorisusedextensivelybecauseofitsusageforsequentialcontrolsignalandmultipolarelectricpotentialreferencesignal.ThispaperdesignedakindofstaircasegeneratorconsistedofcounterandD/Aconvertor,thefrequenceofclockpulseis50KHz,andthevoltagespreadsfrom0V~10V,itcanproducethestepwavewith256/128/64/32/16etc.ranks.Becausetheelectriccircuitmainlyadoptsthenumericalway,itcanproducethestepwavesignalwithabetteraccuracyandhigherfrequencieses.Thiscircuitismainlymadeupofthreeparts:clockpulsegenerator(multivibrator),counterandD/Aconvertor.Thatcircuitworkstabilityandthewaveformproducedbythecircuitbasiclyaccordswiththeexpectatedresult..Keywords:stepwave,counter,D/Aconvertor,multivibrator西安理工大学本科生毕业设计（论文）目录第1章概述..................................................11.1信号发生器...............................................11.1.1信号发生器发展...........................................11.1.2信号发生器分类...........................................11.1.3信号发生器的发展趋势.....................................21.2关于阶梯波...............................................2第2章阶梯波的实现方式......................................32.1传统阶梯波发生器.........................................32.2本课题用数字方式实现阶梯波...............................32.2.1基本功能的实现...........................................32.2.2多种阶数的实现...........................................4第3章阶梯波信号发生器设计..................................63.1脉冲发生器设计...........................................63.1.1多谐振荡器...............................................63.1.2本课题采用的脉冲发生方式.................................83.2计数器设计...............................................93.2.1计数器的分类............................................103.2.2四位二进制同步计数器74LS161.............................103.2.3本课题中计数器的使用....................................113.3D/A转换及运放...........................................133.3.1AD/DA的分类.............................................133.3.2D/A转换器的主要技术指标.................................153.3.3本课题中DAC及运放的选择................................153.4Multisim仿真............................................173.4.1计数器逻辑功能验证......................................183.4.2仿真阶梯波波形..........................................19I张全：阶梯波信号发生器设计第4章PCB设计及制作........................................224.1PCB的一些设计规范.......................................2...
