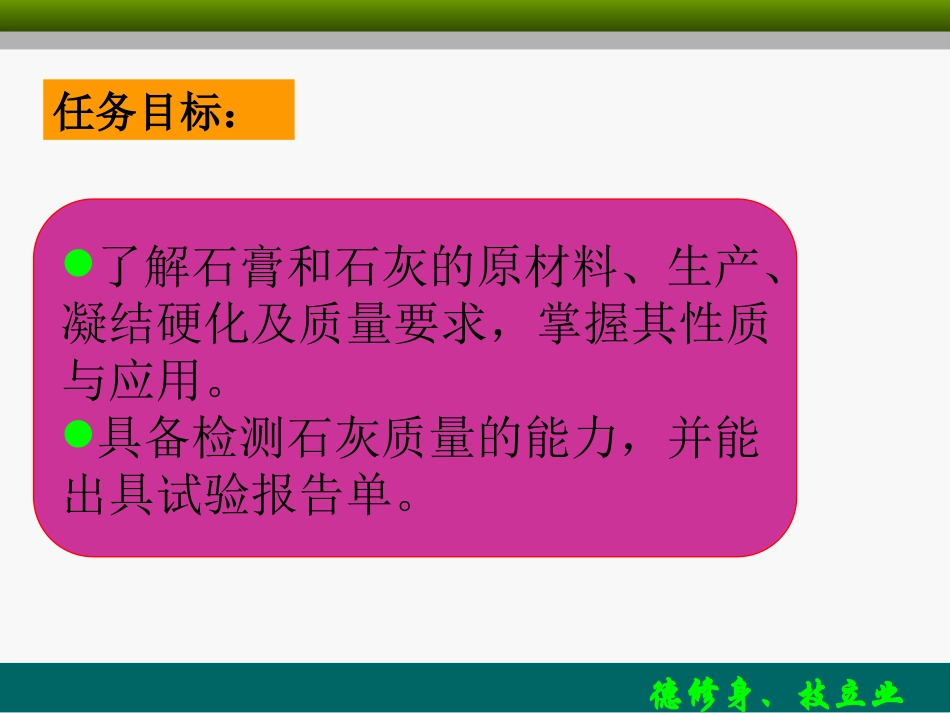

石灰试验与检测德修身、技立业任务目标：了解石膏和石灰的原材料、生产、凝结硬化及质量要求，掌握其性质与应用。具备检测石灰质量的能力，并能出具试验报告单。石灰的技术性质及应用一石灰性能试验与检测二石膏的技术性质及应用三主要内容石灰的生产：德修身、技立业煅烧块状生石灰的特点：CaO质量几乎下降一半,但体积缩小很少,故优质生石灰应为白色疏松结构。欠火石灰：温度过低/时间不够/石灰石不能充分烧透,存在硬心过火石灰：温度过高/时间过长/颜色深（褐、黑）QCOCaOC1100900CaCO23块状生石灰1005644注意过火石灰可以使用，但应陈伏半个月.石灰分类2.石灰的存在形成块状生石灰——煅烧直接获得生石灰粉——块状生石灰磨细消石灰粉——生石灰消解石灰膏/乳——生石灰+过量水钙质石灰（MgO≤5％）镁质石灰（MgO>5％）特点：熟化较慢，但硬化强度稍高。1.按MgO含量分类CaOCa(OH)2石灰的熟化与硬化1.石灰的熟化（消化）CaO+H2O——Ca(OH)2+Q（64.9KJ）注意：消解安全措施：分层消解硬化1）干燥结晶硬化：水分蒸发，氢氧化钙过饱和析晶——结晶强度产生2种强度2）碳化：Ca（OH）2＋CO2＋H2O——CaCO3——碳化强度水分蒸发，产生毛细管压力，压密石灰粒子——附加强度石灰的生产、消解、硬化小结过火石灰存在,陈伏半个月左右——常见实例：陈伏时间不够，引起房屋抹面层凸起开裂消解为石灰膏/乳的作用——水层隔绝空气，避免发生碳化消解安全——分层消解，热量较快散释石灰的技术要求根据我国建材行业标准JC/T479-92《建筑生石灰》与JC/T480-92《建筑生石灰粉》、JC/T481-92《建筑消石灰粉》的规定，按照技术指标分为优等品、一等品、合格品三个等级。生石灰、生石灰粉及消石灰的技术指标见表4.1、2.2、2.3。•建筑工程中所使用的石灰通常分为三个品种：建筑生石灰、•建筑生石灰粉和建筑消石灰粉。•桥涵用石灰技术标准应满足建筑石灰的技术要求。•路面基层用石灰技术标准应满足JTJ034-2000《公路路面基层施工技术规范》要求，技术标准见表2.4。表2.1生石灰的技术标准项目钙质生石灰镁质生石灰优等品一等品合格品优等品一等品合格品CaO+MgO含量/%≮908580858075C02含量/%≯5796810未消化残渣含量（5mm圆孔筛余）/%≯5101551015产浆量/L·kg-1≮2.82.32.02.82.32.0表2.2生石灰粉的技术标准项目钙质生石灰镁质生石灰优等品一等品合格品优等品一等品合格品CaO+MgO含量/%≮858075807570C02含量/%≯791181012细度0.90mm筛筛余/%≯0.20.51.50.20.51.50.125mm筛筛余/%≯7.012.018.07.012.018.0表2.3消石灰粉的技术标准项目钙质消石灰粉镁质消石灰粉白云石消石灰粉优等品一等品合格品优等品一等品合格品优等品一等品合格品CaO+MgO含量/%≮706560656055656055游离水/%0.4～２体积安定性合格合格—合格合格—合格合格—细度0.90mm筛筛余/%≯000.5000.5000.50.125mm筛筛余%≯310153101531015表2.4路面基层用石灰粉的技术标准项目钙质生石灰镁质生石灰钙质消石灰镁质消石灰等级ⅠⅡⅢⅠⅡⅢⅠⅡⅢⅠⅡⅢCaO+MgO含量/%≮858075807570656055605550未消化残渣含量/5mm圆孔筛余/%≯71117101420含水量/%≯444444细度0.71mm筛筛余/%≯—11—110.125mm筛筛余%≯1320—1320—MgO含量/%≤5＞5≤4＞4工程实例某工地要使用一种生石灰粉，现取试样，应如何判该石灰的品质？1.检测石灰中CaO和MgO的含量,二氧化碳的含量,细度。2.根据MgO含量，判定该石灰的类别(属钙质/镁质石灰)3.根据表2.2判定该石灰的等级。石灰的应用1.石灰乳、涂料2.砂浆、石灰砂浆、水灰水泥混合砂浆3.石灰土和三合土石灰＋粘土——石灰土(灰土)：用于道路的底基层、基层拌和按比例5%～12%石灰＋粘土＋砂（炉渣/石膏）——三合土：应用历史悠久主要用于建筑物的地基、基础，也用于道路的基层、垫层石膏石膏——CaSO4为主要成分。分为建筑石膏和高强度石膏两种。石膏的存在形式天然二水石膏化工石膏天然无水石膏建筑石膏高强石膏CaSO2·2H2OCaSO2·H2O与CaSO2混合废渣CaSO2，硬石膏β-CaSO4·1/2H2Oα-CaSO4·1/2H2O建筑石膏的水化OHCaSOOHOHCaSO2422422321特点：极快,全过程约7～12min。建...
