第14章 链传动VIP免费

第14章 链传动_第1页
1/85

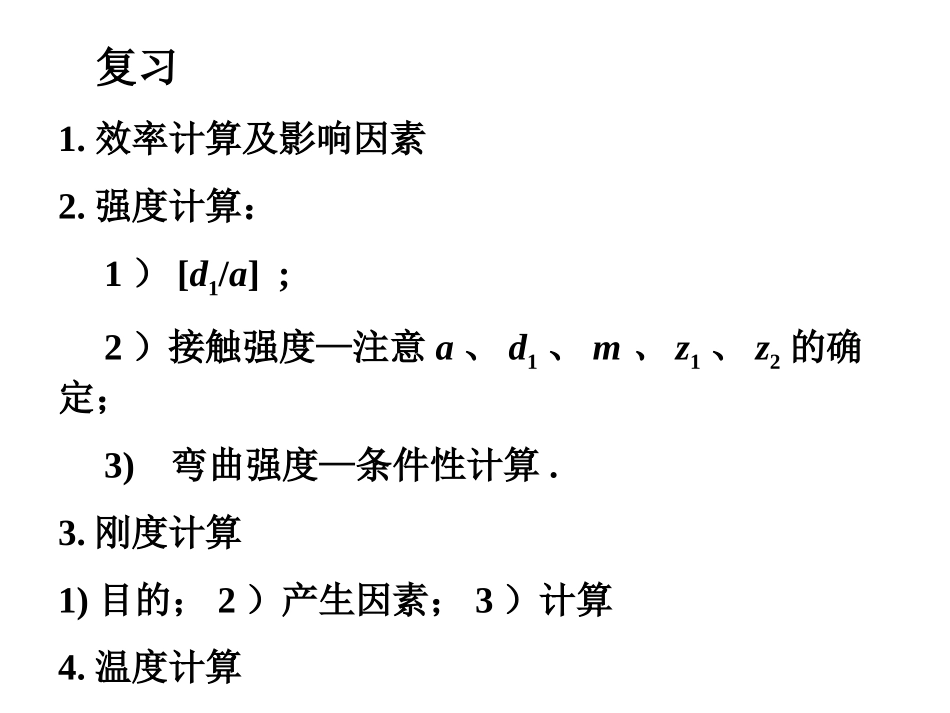

第14章 链传动_第2页
2/85

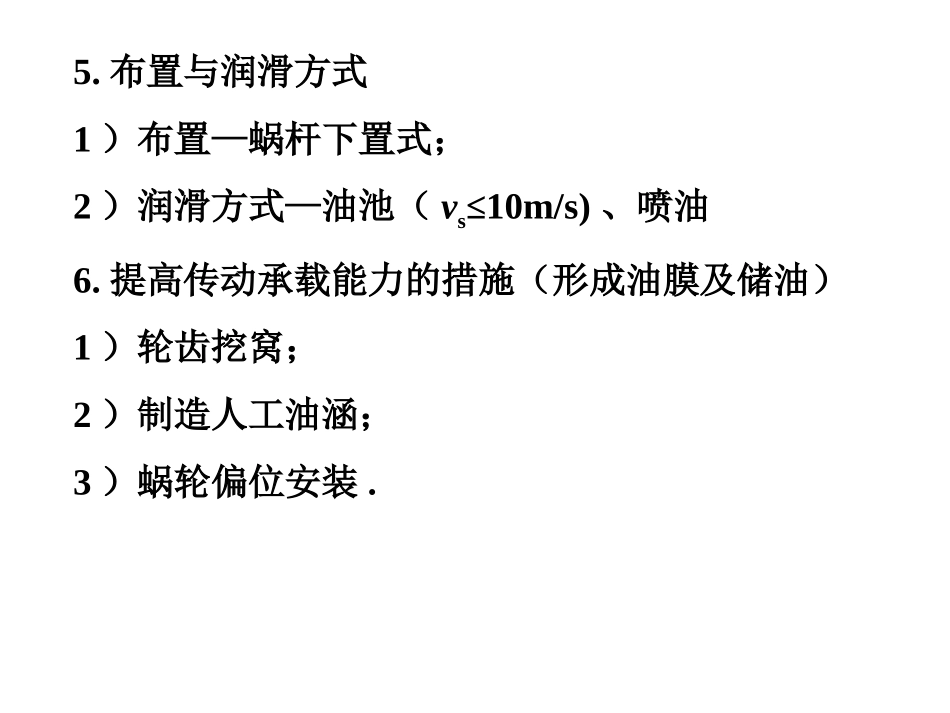

第14章 链传动_第3页
3/85
本次课程内容1.复习上次课内容2.讲述:§14-1至§14-3重点、难点:链传动的运动特性3.作业:思考题10复习1.效率计算及影响因素2.强度计算:1)[d1/a];2)接触强度—注意a、d1、m、z1、z2的确定;3)弯曲强度—条件性计算.3.刚度计算1)目的;2)产生因素;3)计算4.温度计算1)原因;2)热平衡计算;3)散热方法5.布置与润滑方式1)布置—蜗杆下置式;2)润滑方式—油池(vs≤10m/s)、喷油6.提高传动承载能力的措施(形成油膜及储油)1)轮齿挖窝;2)制造人工油涵;3)蜗轮偏位安装.第14章链传动链传动啮合传动较远距离轴间的运动和动力结构简单、价格低廉,工作可靠,效率高P<100kW;i≤6(滚子链)开式传动:90%~93%闭式传动:97%~98%优点:缺点:1)无滑动;2)结构紧凑;3)不需很大的张紧力,压轴力较小;4)效率较高(0.98);5)能在温度较高、湿度较大的环境中使用等。1)只能用于平行轴间传动;2)瞬时速度不均匀,高速时不如带传动平稳;3)不宜在载荷变化很大和急促反向的传动中使用;4)工作有噪音;5)制造费用比带传动高等。14.1概述啮合传动应用广泛:农业、采矿、冶金、起重、运输、石油化工、纺织等14.1.1优缺点传动链起重链v≤20m/sV≤0.25m/s14.1.2链的分类曳引链v≤2~4m/s14.2链传动的零件和材料14.2.1传动链1套筒链和滚子链构造见下图套筒链套筒滚子链(滚子链)齿形链和成型链传动链的类型滚子链的参数:链节距p-链在拉直情况下,相邻滚子外圆中心之间的距离链长--链节数,一般为偶数排数(一般不超过3或4排)铰链承压面—套筒和销轴间的接触面积,其投影面面积A=dzb2开口销弹簧卡片过渡链节链接头形式b.过渡链节a.连接链节(弹簧夹)2齿形链b)轴瓦式a)圆销式齿形链c)滚柱式z180)/180/(sinzpd其分度圆直径为进退自由、啮合良好、形状简单齿形要求:1滚子链链轮14.2.2链轮标准:只规定最大齿槽形状和最小齿槽形状。最常用的齿廓形状:三圆弧一直线型齿形:端面齿形和轴面齿形;链轮结构:整体式孔板式组合式轮辐式轮辐式(轮毂处采用了胀紧联结)14.2.3链和链轮的材料链的寿命取决于:材料、热处理及制造精度链轮的材料:强度和耐磨性.1.低速轻载、平稳传动,链轮用中碳钢;2.中速中载,采用中碳钢淬火处理,硬度>40--45HRC;3.高速重载、连续工作,采用低碳钢、低碳合金钢表面渗碳淬火,或中碳钢、中碳合金钢表面淬火4.载荷平稳,速度较低、齿数较多,也可采用铸铁链轮.注意:小链轮材料要求应好些。)/(1000601000602211smvpnzpnz1221zznni14.3链传动的运动特性14.3.1传动比、链速和速度的不均匀性平均链速:平均传动比:链传动类似于绕过多边形轮子上的带传动分析:即使ω1等于常数,链速v及从动轮角速度ω2也是变化的.1、瞬时链速的不均匀性假设1)主动轮的角速度为常数;瞬时链速、从动轮角速度、瞬时传动比都将是变化的。分析如下:2)紧边在传动时始终处于水平位置。p图14.12链传动的运动图sin11Rvcos11Rv1222cos/Rvp图14.12链传动的运动图sin11Rvcos11Rv1222cos/Rvcos11Rv]2,2[11sin11Rv212121011R2cos111minRvmaxv11maxRv2cosv111minR11maxvR时,和+-22112cosv111minR时,011maxvR链速作着由小到大、又由大到小的周期性变化,每转过一个链节循环变化一次。链轮齿数愈少,链速愈不均匀。cos11Rv链作减速上升,随后又作增速下降。链节作着忽上忽下,忽快忽慢的变化,给链传动带来了工作不平稳和有规律的振动。2.垂直方向上,链的分速度是变化的:sin11Rv时,和+-22112sinv111max'R时,00vmin'3、从动链轮瞬时转速及瞬时传动比是变化的coscoscos21122RRRvcoscos1221RRi只有当两链轮的齿数相等、紧边的长度又恰为链节距的整数倍时,ω2和i才得到恒定值。1、链条每转过一个链节,瞬时链速由小至大,又由大至小,作周期性变化;2、垂直方向上:链作减速上升,随后又作增速下降。链条作着忽上忽下,忽快忽慢...
