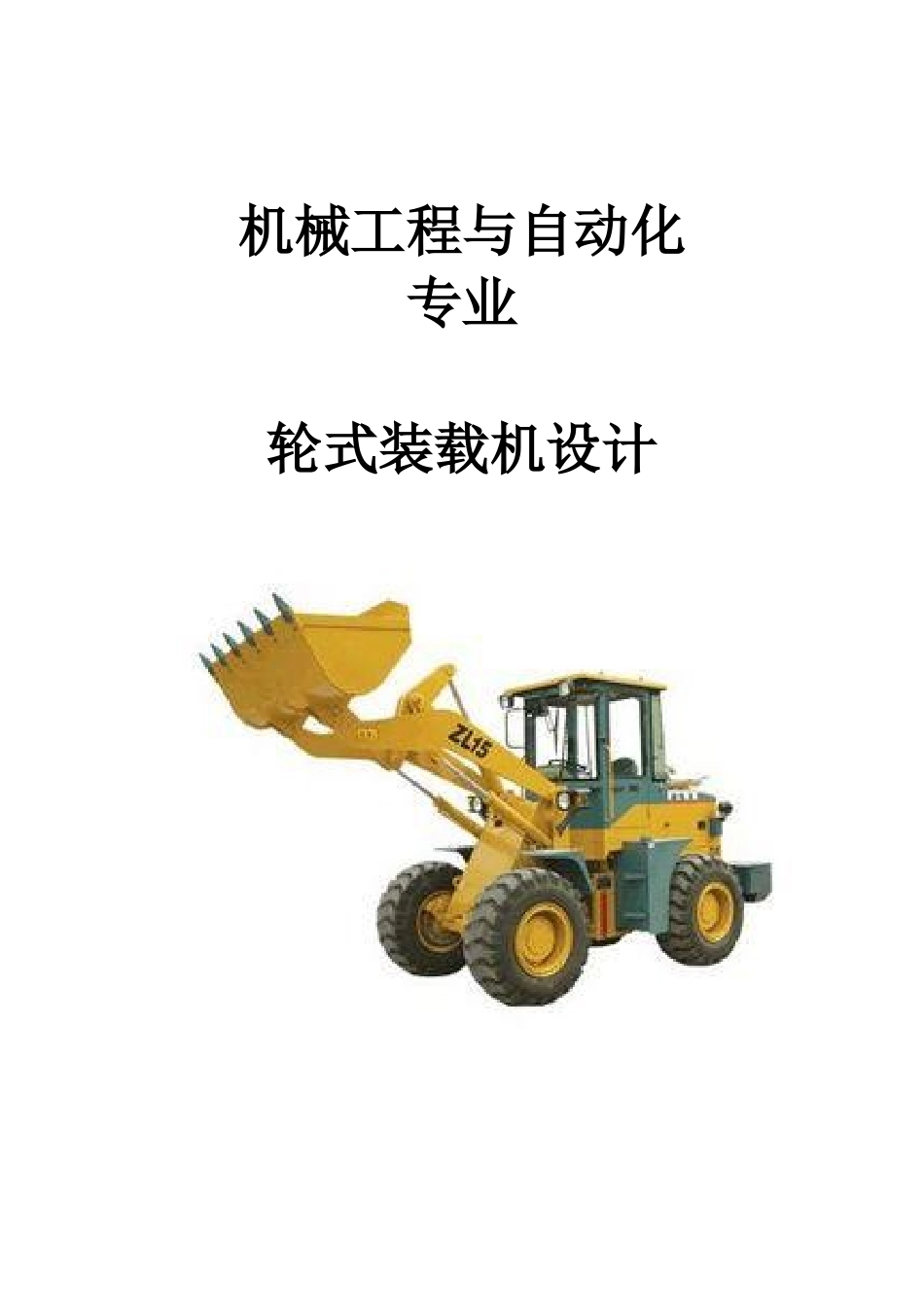

轮式装载机设计VIP免费

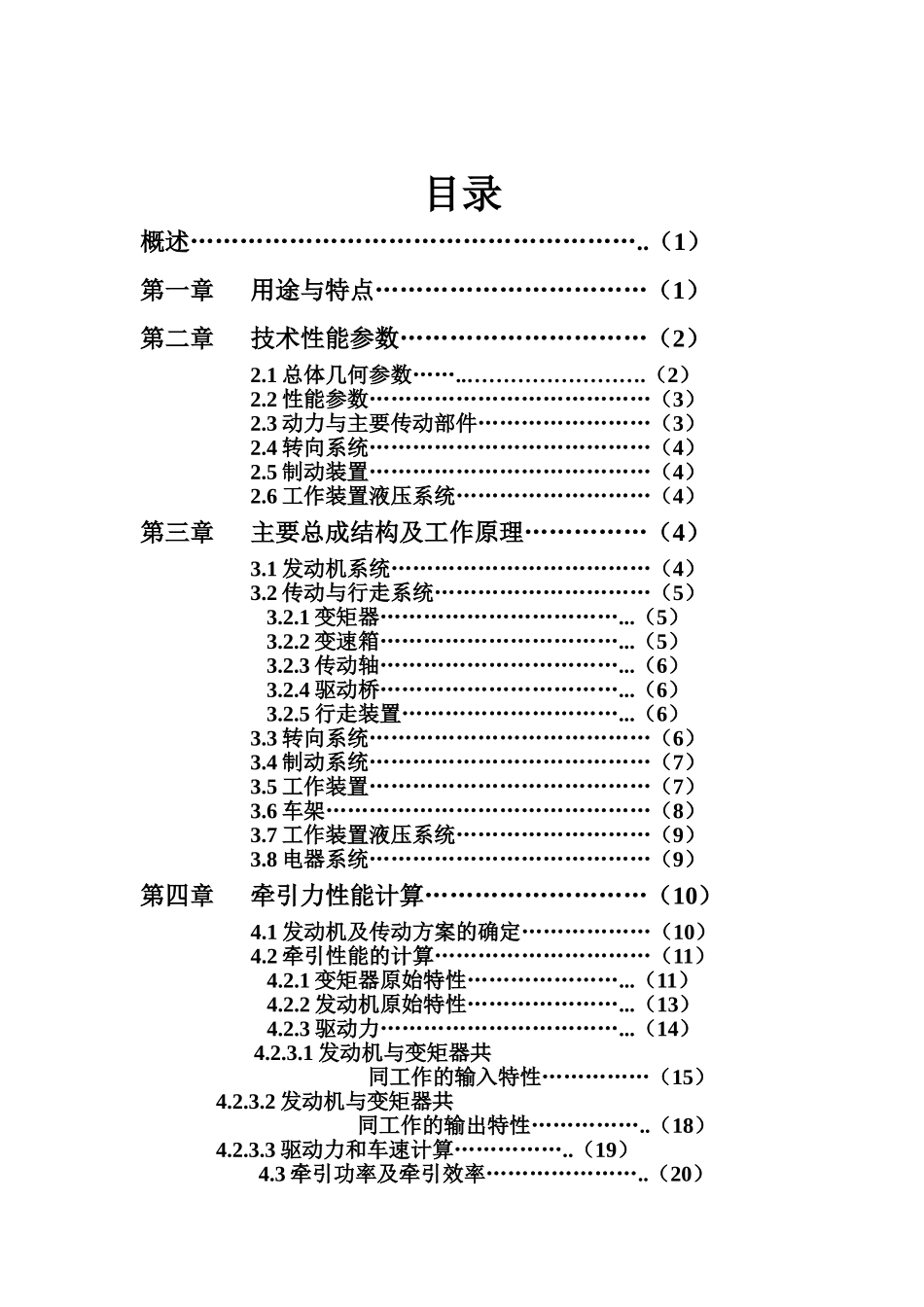

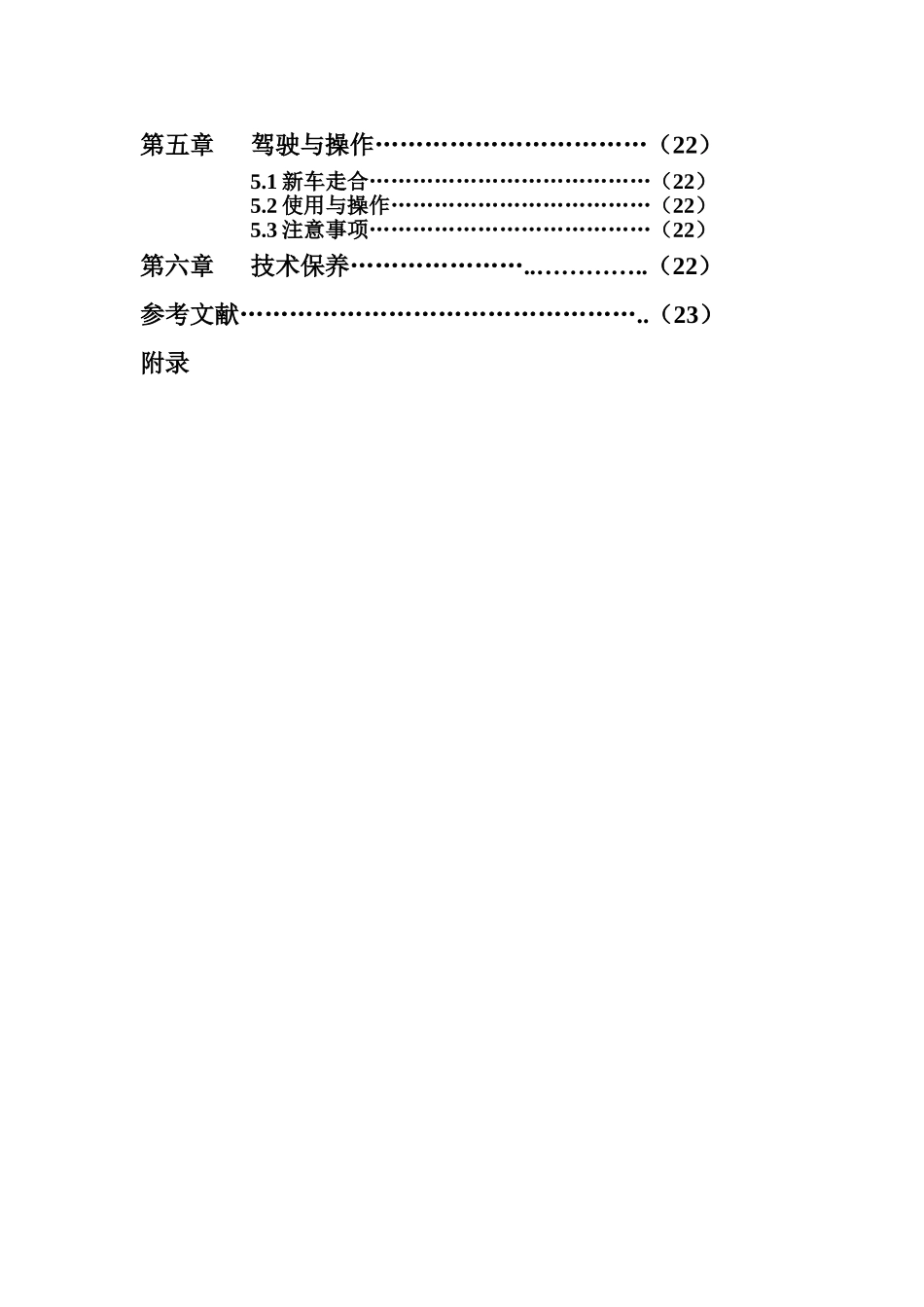

机械工程与自动化专业轮式装载机设计目录概述………………………………………………..（1）第一章用途与特点……………………………（1）第二章技术性能参数…………………………（2）2.1总体几何参数……..…………………….（2）2.2性能参数…………………………………（3）2.3动力与主要传动部件……………………（3）2.4转向系统…………………………………（4）2.5制动装置…………………………………（4）2.6工作装置液压系统………………………（4）第三章主要总成结构及工作原理……………（4）3.1发动机系统………………………………（4）3.2传动与行走系统…………………………（5）3.2.1变矩器……………………………...（5）3.2.2变速箱……………………………...（5）3.2.3传动轴……………………………...（6）3.2.4驱动桥……………………………...（6）3.2.5行走装置…………………………...（6）3.3转向系统…………………………………（6）3.4制动系统…………………………………（7）3.5工作装置…………………………………（7）3.6车架………………………………………（8）3.7工作装置液压系统………………………（9）3.8电器系统…………………………………（9）第四章牵引力性能计算………………………（10）4.1发动机及传动方案的确定………………（10）4.2牵引性能的计算…………………………（11）4.2.1变矩器原始特性…………………...（11）4.2.2发动机原始特性…………………...（13）4.2.3驱动力……………………………...（14）4.2.3.1发动机与变矩器共同工作的输入特性……………（15）4.2.3.2发动机与变矩器共同工作的输出特性……………..（18）4.2.3.3驱动力和车速计算……………..（19）4.3牵引功率及牵引效率…………………..（20）第五章驾驶与操作……………………………（22）5.1新车走合…………………………………（22）5.2使用与操作………………………………（22）5.3注意事项…………………………………（22）第六章技术保养…………………..…………..（22）参考文献…………………………………………..（23）附录概述机械系统设计课程设计的目的及内容一、目的机械系统设计课程设计是专业课最后一个实践环节，是机械系统设计的一次全面训练，为毕业设计打下了良好的基础，其目的是（1）联系生产实际，培养能力；（2）学会并掌握机械系统设计的特点与方法；（3）加强机械系统中基本技能的训练；（4）巩固和加强机械零件的设计与制造工艺的知识。二、内容课程设计的内容，选择具有代表性的工程机械作为设计对象。（1）参数设计（2）系统设计（3）子系统设计第一章用途与特点本机是单斗、前卸、铰接、轮胎式小型装载机（见图1-1），广泛适用于城市建筑、道路维修、邮电通讯、煤气电力、粮食贮存、环境保护、水利施工以及集约化农副业生产等方面，进行铲装或短距离转运松土、砂石、煤炭、饲料、工业废弃物以及生活垃圾等松散物料；还能进行牵引、平地、堆集、倒垛等作业，是一种多用途、高效率的工程机械。1图1-1第二章技术性能参数型号ZL15(标准型)1.总体几何参数外型尺寸mm2长5300宽2050高2760轮距1500轴距2200最小离地距离3142.性能参数额定载重KG1500额定斗容M30.9整机质量KG5000最小转弯半径mm5400最大牵引力KN50最大掘起力KN47最大卸载高度mm2400最大卸载距离mm1000铲装位置收斗角º45.33运输位置收斗角º48.46最高位置收斗角º49.44最高位置卸料角º46.20任意位置卸料角º453.动力与主要传动部件发动机3型号LR4105额定功率kW/rpm55/2400最大转矩N·m/rpm240/1600变矩器型号YJ260-4D变矩系数K3.52最高效率n0.80变速箱型号BYD2205变速比iF12.4693iF20.8784iR12.5242iR10.8980驱动桥型号ZL15F主传动比5.833总传动比22.75轮边减速3.94．转向系统形式全液压转向器系统压力MPa10转向器BZZI-3205.制动装置脚制动液压钳盘四轮制动手制动内涨蹄式制动46.工作装置液压系统系统压力MPa16工作泵CBG2063多路换向阀ZL20E-O4TQW第三章主要总成结构及工作原理一、发动机系统发动机系统由LR4105柴油发动机及其附件，柴油箱和油门操纵机构组成。油...
