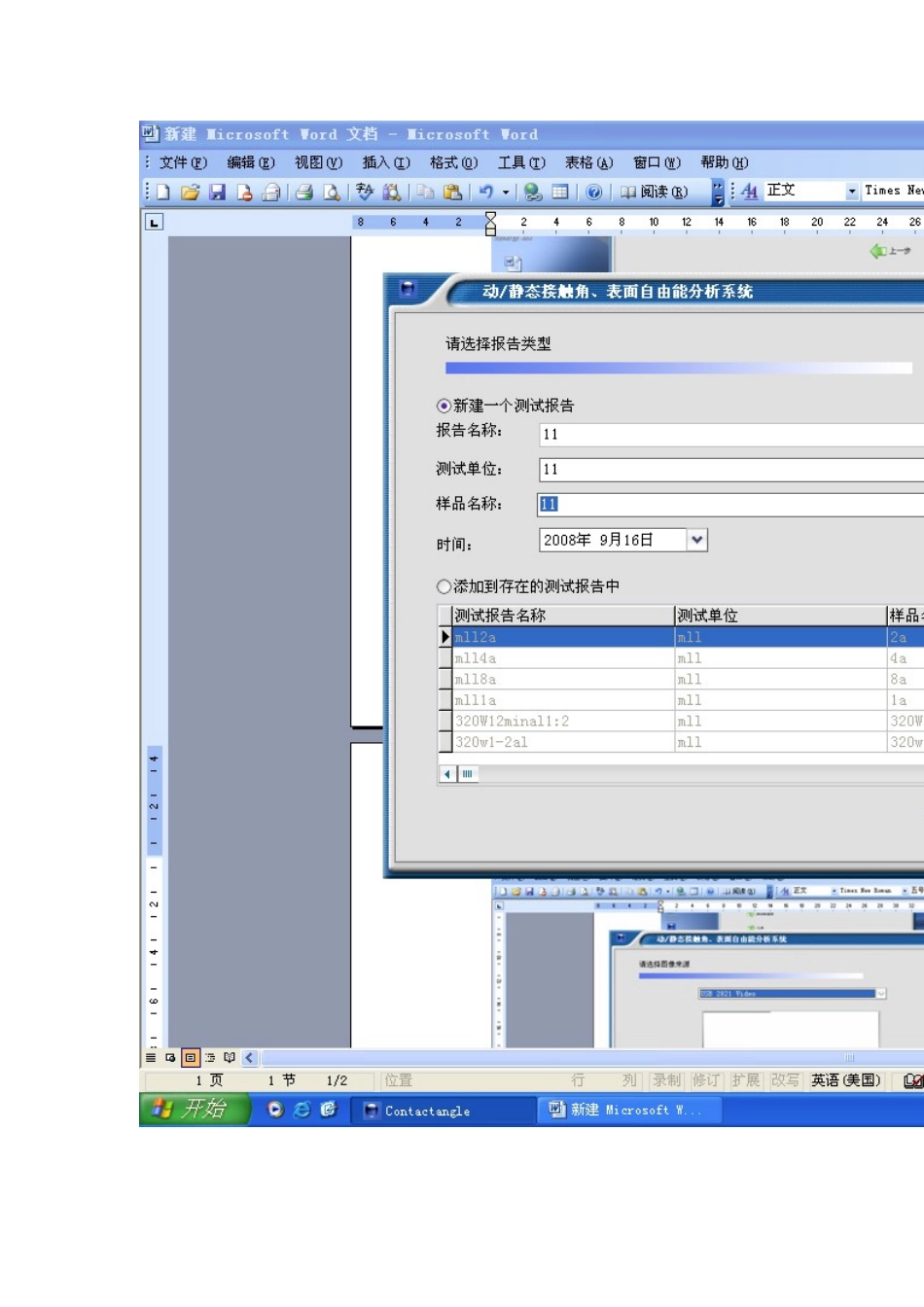

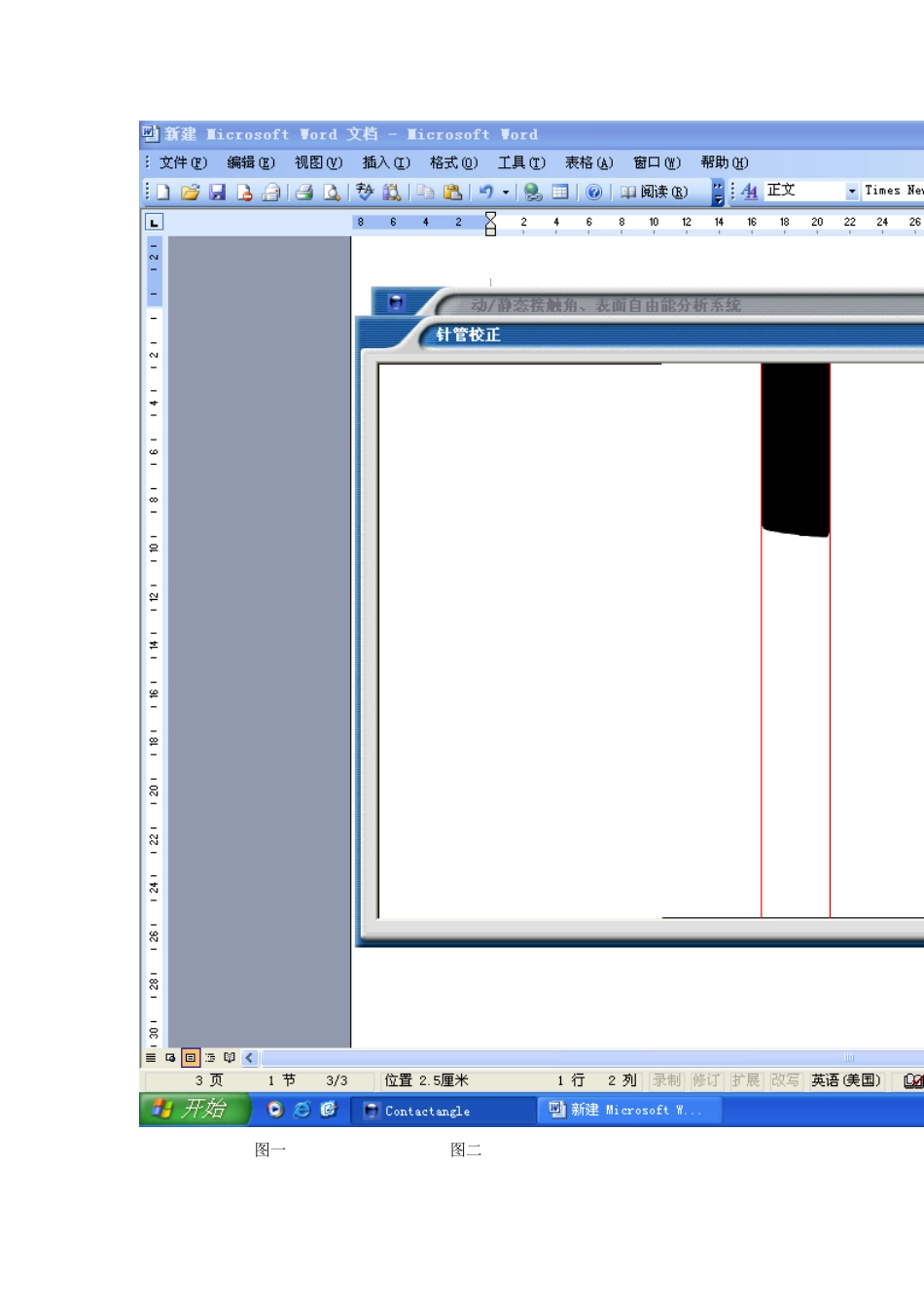

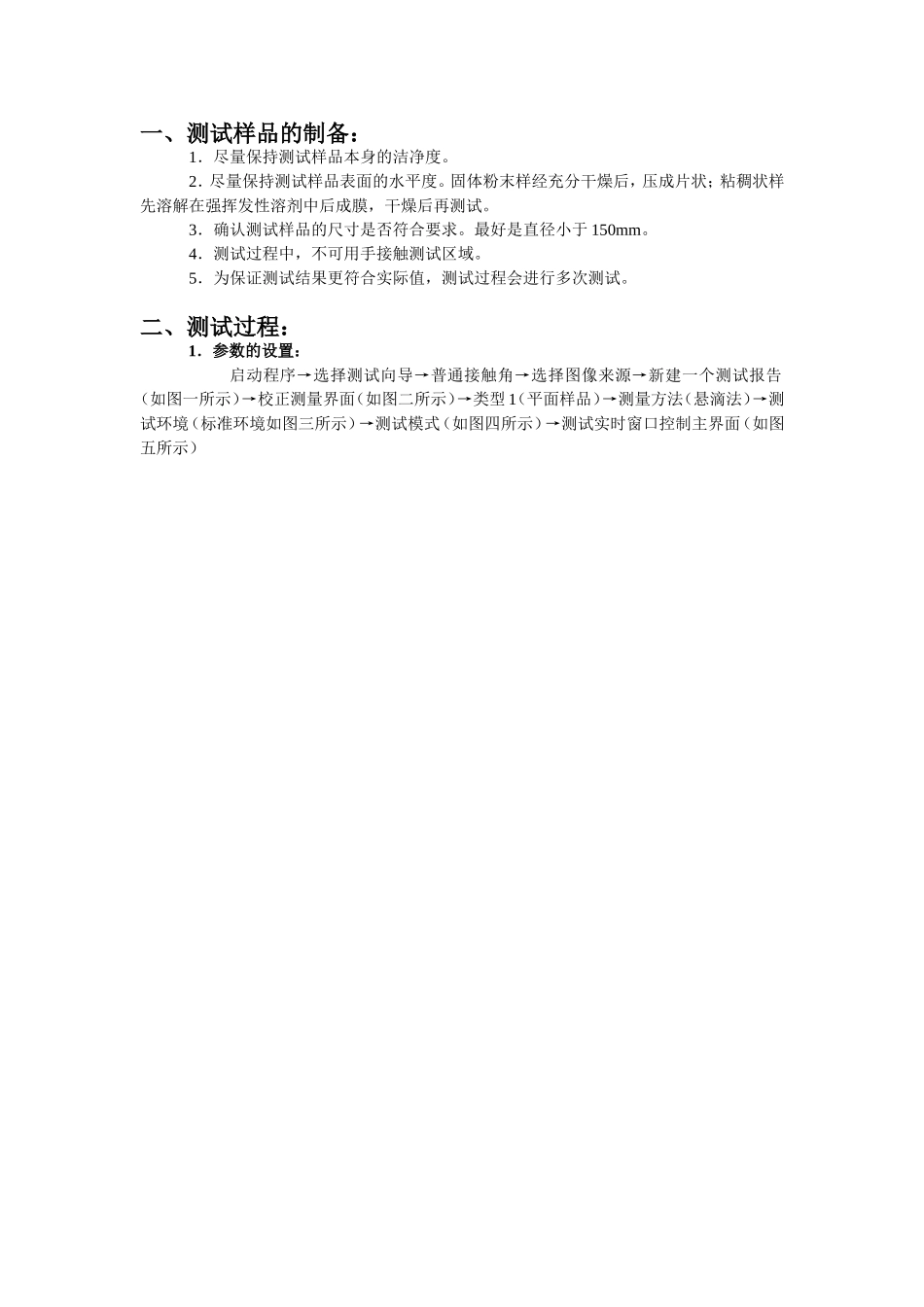

一、测试样品的制备：1．尽量保持测试样品本身的洁净度。2．尽量保持测试样品表面的水平度。固体粉末样经充分干燥后，压成片状；粘稠状样先溶解在强挥发性溶剂中后成膜，干燥后再测试。3．确认测试样品的尺寸是否符合要求。最好是直径小于150mm。4．测试过程中，不可用手接触测试区域。5．为保证测试结果更符合实际值，测试过程会进行多次测试。二、测试过程：1．参数的设置：启动程序→选择测试向导→普通接触角→选择图像来源→新建一个测试报告（如图一所示）→校正测量界面（如图二所示）→类型1（平面样品）→测量方法（悬滴法）→测试环境（标准环境如图三所示）→测试模式（如图四所示）→测试实时窗口控制主界面（如图五所示）图一图二图三图四图五2.吸取测试液体、完成液滴转移过程：具体操作步骤如下：A从进样器中滴出液滴，体积为2ul左右。B从镜头内可以看到液滴会形成如图1所示图像。然后，将针头向下移动。直到接触到样品表面如图2。注意，不要过度向下，以免压弯针头。C移动针头向上。由于表面张力体系的作用，液体会留在样品表面如图3所示。继续移动针头，直到从镜头内消失，通常为3mm左右。D通过如上过程，我们完成了一次进样过程。如果您需要再次测第二个位置，请重复如上操作即可。E调整水平线位置。通过鼠标选中实时窗口内的红色水平线，然后通过键盘上下键或鼠标调整水平线的位置。请对比图4与图3，前者已经调到水平接触位置。3.完成测试液滴转移后，按“测试”，即进入实际测试过程测试过程，会弹出如下界面：三、数据的处理及保存1.测试数据分析及管理界面如下所示：2．进入θ/2法人手修改接触角界面，如下所示：调整接触角点位置的具体步骤：A通过逐个选中3个点，将上点位于液滴最上面，左点位于液滴最左边，右点位于液滴最右边。如图所示B若判断自己所测样品不存在明显左右点处不均匀，此时可以通过选中上点，然后用键盘左右键调整位置，使得左右接触角差值最小化。如图所示3．测试报告数据管理：如图所示4．接触角数据的导出按导出，软件进入如下提示界面完成后，按确定，则进入如下界面：
